57
Monteringsarbejde

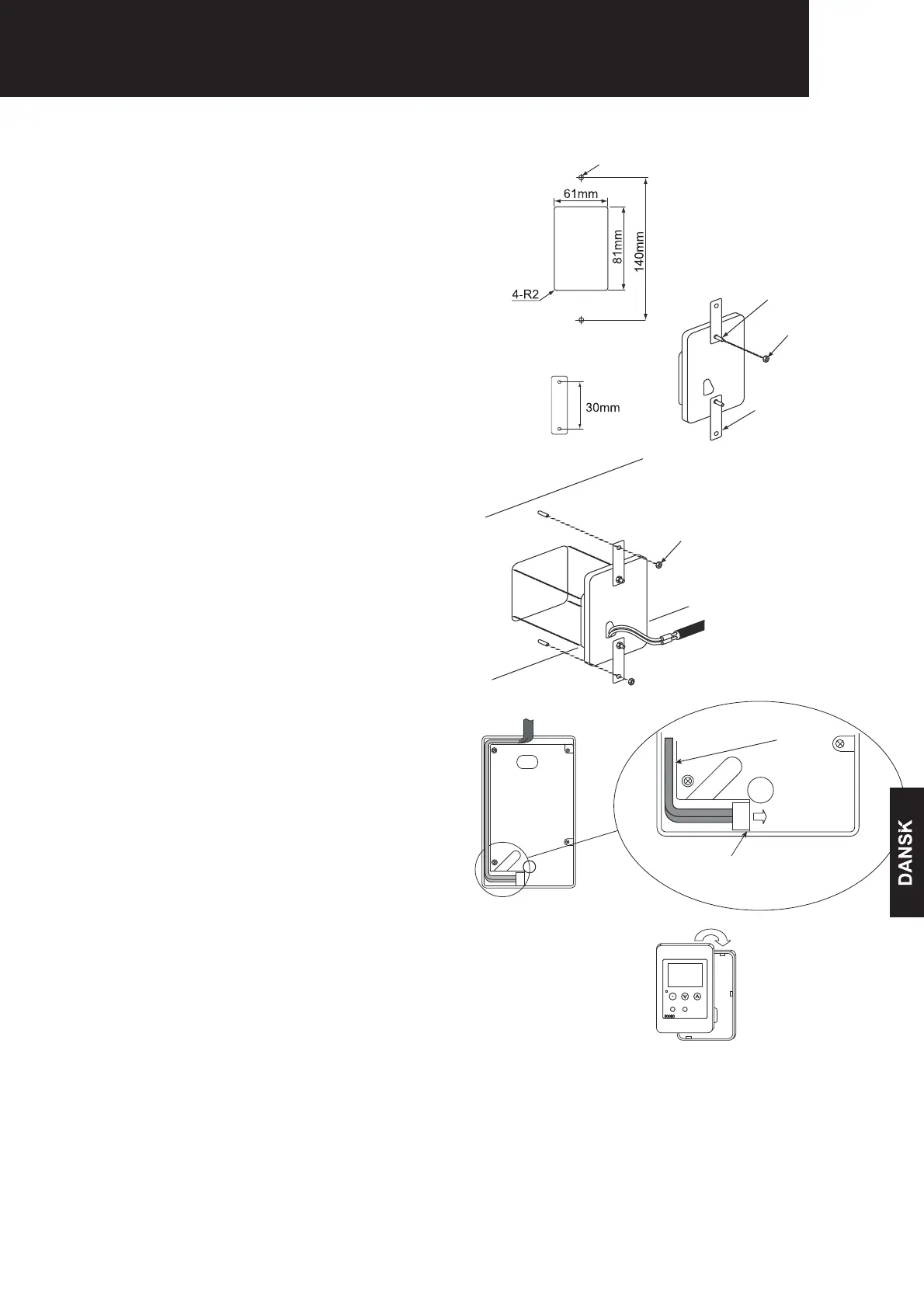

 Montering på natbord:
A. Blotlæg fjernbetjeningen ved hjælp af et monteringshul, som
vist i fi guren.
B. Forbered boltene.
(Bolte på min. 140 mm)
 BEMÆRK
Boltenes placering afhænger af afstandsstykkerne
(ekstraudstyr).
C. Sæt boltene i beslaget, og fastgør afstandsstykkerne med
møtrikkerne.
- Bolt (ekstraudstyr)
- Møtrik (ekstraudstyr)
- Afstandsstykke (ekstraudstyr)
 BEMÆRK
Sørg for at der mindst er 30 mm mellem afstandsstykkernes
huller.
D. Tag det dekorative frontdæksel af, og placer fjernbetjeningen
i installationshullet.
4. Fastgør fjernbetjeningen til beslaget, og tilslut kablet som vist i
fi guren.
5. Fastgør fjernbetjeningen til beslaget.
Tryk først enheden fast foroven og derefter forneden.
Afstandsstykke
Møtrik (ekstraudstyr)
Bolt (ekstraudstyr)
Bolt
Afstandsstykke (ekstraudstyr)
eller mere
Møtrik (ekstraudstyr)
Sæt stikket i
Træk kablet gennem
hullet
