59
■ Kommunikationskablet leveres som ekstraudstyr.

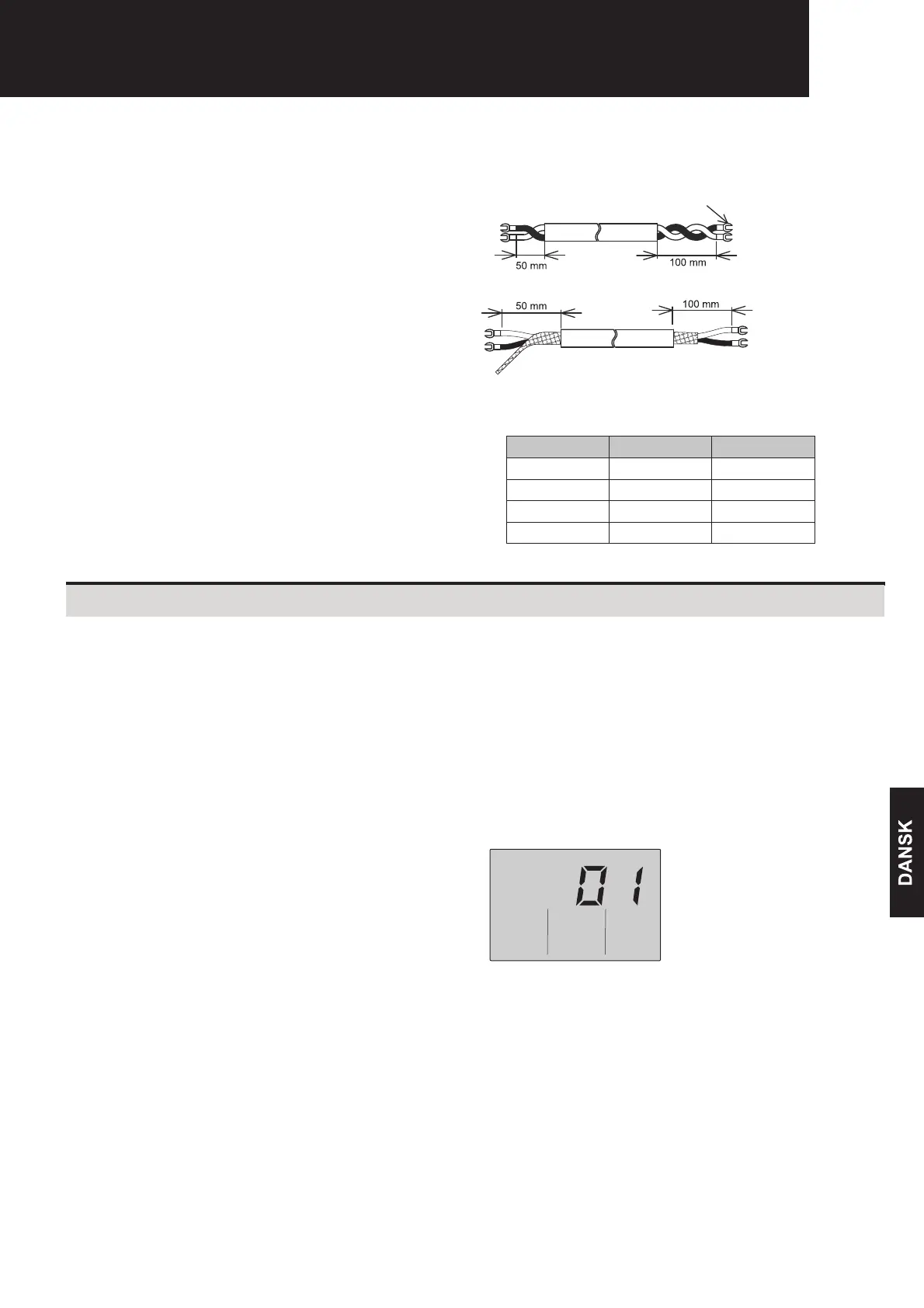

 INDSTILLING 1:
Parsnoet kabel 2 x 0,75 mm
2
(maks. kabellængde: 200 m).
(Klembrættets
side)
(Fjernbetjeningens
side)
 INDSTILLING 2:
Standardafskærmet kabel 2 x 0,75 mm
2
,
hvor det afskærmede kabel forbindes til
jord på siden med elboksen
(maks. kabellængde: 200 m).
(Klembrættets
side)
(Fjernbetjeningens
side)
■ Ekstra kabler:
Kabler (2 x 0,75 mm2 parsnoet kabel) i forskellig længde fås
som tilbehør og leveres med stik.
Kabel til fjernbetjening (ekstraudstyr)
Kabelref. Ledningsmodel Længde (m)
7E790211 PRC-10E1 10
7E790212
PRC-15E1 15
7E790213 PRC-20E1 20
7E790214 PRC-30E1 30
4. KONTROLPROCEDURE
PC-ARH-enheden (PC-P5H1E) er ikke udstyret med funktionen Testkørsel.
Testkørslen skal foretages fra udendørsenhederne.
1. Tænd for strømmen på alle indendørsenhederne.
2. Modeller med automatisk adressering vil være 3-5 minutter om at fuldføre indstillingen.
3 Indstil testkørselstilstanden fra udendørsenhederne.
4 Afbrydelse af en testkørsel
Testkørslen kan afbrydes når:
- Testkørslen slutter automatisk efter to timers kørsel.
- Afbryd testkørslen fra udendørsenhederne.
- Stop testkørslen ved at trykke på knappen RUN/STOP på PC-ARH-enheden (PC-P5H1E)
Det samlede antal tilsluttede indendørsenheder vil blive vist på
temperaturskærmen.
BEMÆRK
Visning når 1
indendørsenhed er tilsluttet.
Eksempel når 1 indendørsenhed er tilsluttet.
Hvis det viste tal ikke er korrekt, kan der opstå transmissionsfejl pga. støj eller forkert ledningsføring/adressering. I sådanne tilfælde slukkes
strømmen, hvorefter der foretages følgende kontrol.
(Tænd og sluk IKKE for hovedafbryderen igen, før der er gået 10 sekunder).
(1) Strømforsyningen til indendørsenheden tænder ikke, eller forkert ledningsføring.
(2) Forkert kabelforbindelse mellem indendørsenhederne eller fjernbetjeningerne.
(3) Forkert indstilling af drejekontakten (overlappet indstilling).
 BEMÆRK
PC-ARH-enheden (PC-P5H1E) gemmer indstillingerne for testkørslen. Hvis driftstilstanden ikke ændres fra den centrale styreenhed, der
vil blive anvendt sammen med enheden efter testkørslen, eller fra fjernbetjeningen, vil enhederne igen starte i tilstanden Testkørsel. Skift
driftstilstand ved brug af disse enheder eller se pkt. “4. FUNKTIONSVALG” (H3 Ændringsbegrænsning af driftstilstand – 02: Ikke begrænset)
efter testkørslen.
Kontrolprocedure
Loddefri terminal
(x type 1,25-3X)
