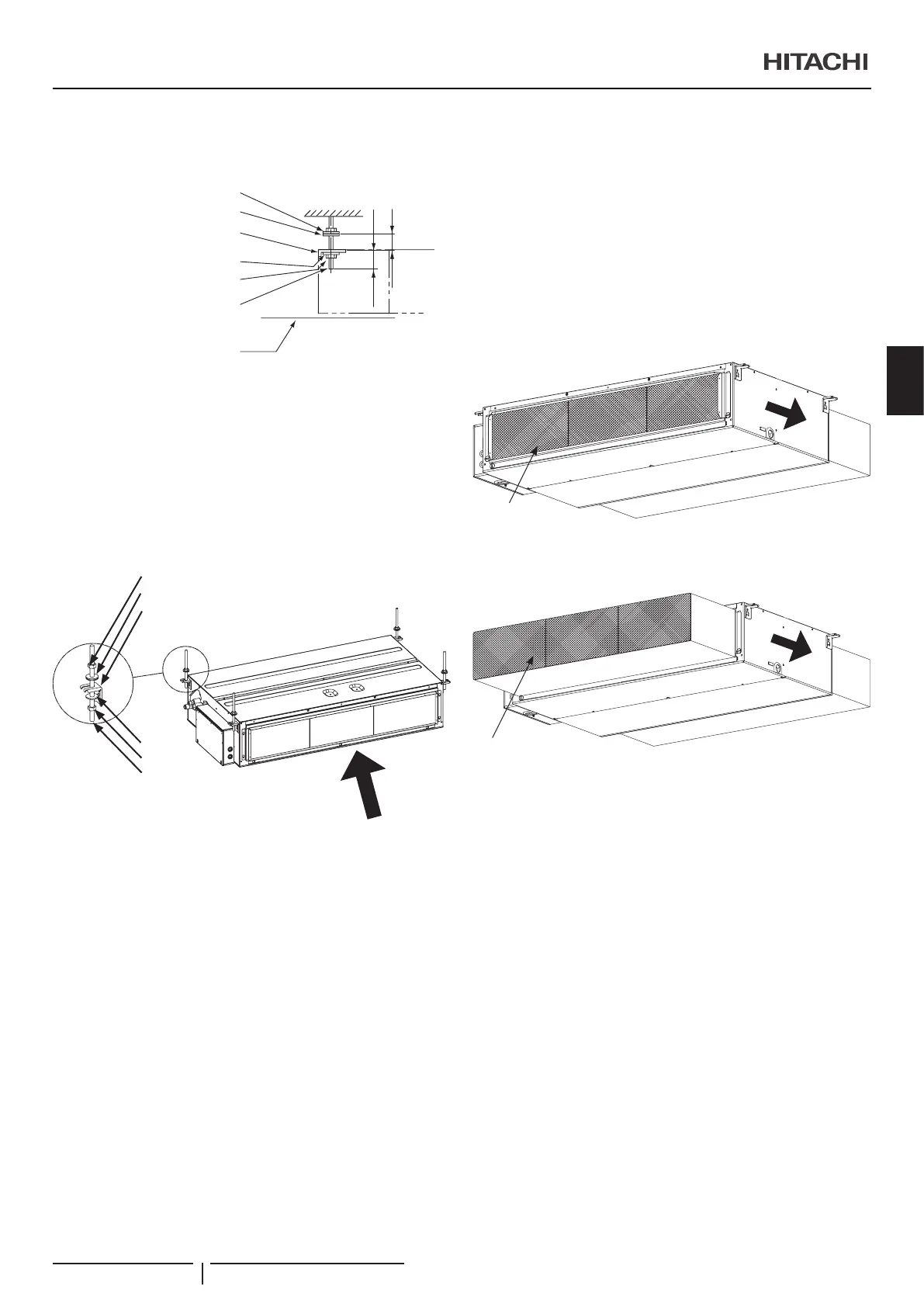

Montagem prévia das porcas antes do
nivelamento da unidade
Porca (fornecida no local)
Cavilha de suspensão
(fornecida no local)
Anilha com isolamento (acessório)
Aprox.
45
Superfície do teto
Suporte de suspensão
(xado à unidade interior)
Anilha (acessório)
Porca (fornecida no local)
Aprox.
50
Suspenda a unidade interior executando os
seguintes passos
1 Enganche os suportes de suspensão atrás da porca e da
anilha de cada cavilha de suspensão, como mostrado,
começando num dos lados.
2 Certique-se de que os retentores do suporte de suspensão
xam corretamente a porca e a anilha.
3 Prenda o suporte de suspensão no lado oposto da porca e
anilha.
Cavilha de
suspensão
Anilha
Suporte de suspensão
Entrada
de ar
Porca
Anilha com isolamento
Porca
? NOTA
Certique-se de que usa anilhas (acessórios) para xar as cavilhas
aos esquadros de suspensão. A anilha isoladora deve ser montada
com o lado de isolamento para baixo de forma a facilitar o trabalho de
suspensão.
4.3.2 Instalação de conduta e ltro de sucção
de ar
Instalação da conduta de ar fornecida no local
Fixe a conduta exível de ar às faces externas das anges da
unidade (a unidade está equipada com anges fornecidas de
fábrica, para esta nalidade).
Recomendamos a utilização de um troço de conduta exível,
fornecida no local, para evitar quaisquer ruídos provocados por
vibrações.
Isole os cantos da estrutura, utilizando ta adesiva apropriada.
Não fornecida.
As unidades RPI são equipadas com um ltro de ar básico, no
lado da aspiração. Este ltro é fornecido nos casos em que não
é instalada uma conduta de sucção (ou quando esta for muito
curta).
Recomendamos as indicações seguintes, dependendo da
instalação.
• Mantenha o ltro de ar básico se não aplicar uma conduta
de aspiração (Fig. 1).
• Se aplicar uma conduta de aspiração, deve instalar um ltro
de ar na entrada da conduta de aspiração e remover o ltro
de ar básico da unidade (Fig. 2).
Fig. 1
Filtro de ar básico
(fornecido de fábrica)
Fluxo
de ar
Fig. 2
Filtro de ar (fornecido no
local ou de fábrica adaptado)
Fluxo
de ar
INSTALAÇÃO DAS UNIDADES INTERIORES
PMML0528 rev.1 - 02/2021
117
