RPI-(2.5~6.0)FSRE
СОЕДИНЕНИЯ ДЛЯ ТРУБ Размер (мм)
Газовые трубa
a1 b1 c1
99 122 64
Жидкостная труба
a2 b2 c2
143 162 65
Дренажная труба
a3 b3 c3
216 171 66
5.2 ВЫБОР РАЗМЕРА ТРУБ
Модели
Размер трубы (мм)
Газовые
трубы
Жидкостная
труба
Дренажная
труба
RPI-1.5FSRE Ø12,7 (1/2) Ø6,35 (1/4)
Ø32 (наружная)
VP25
RPI-2.0FSRE Ø12,7 (1/2) Ø6,35 (1/4)
Ø32 (наружная)
VP25
RPI-(2.5~6.0)FSRE Ø15,88 (5/8) Ø 9,52 (3/8)
Ø32 (наружная)
VP25

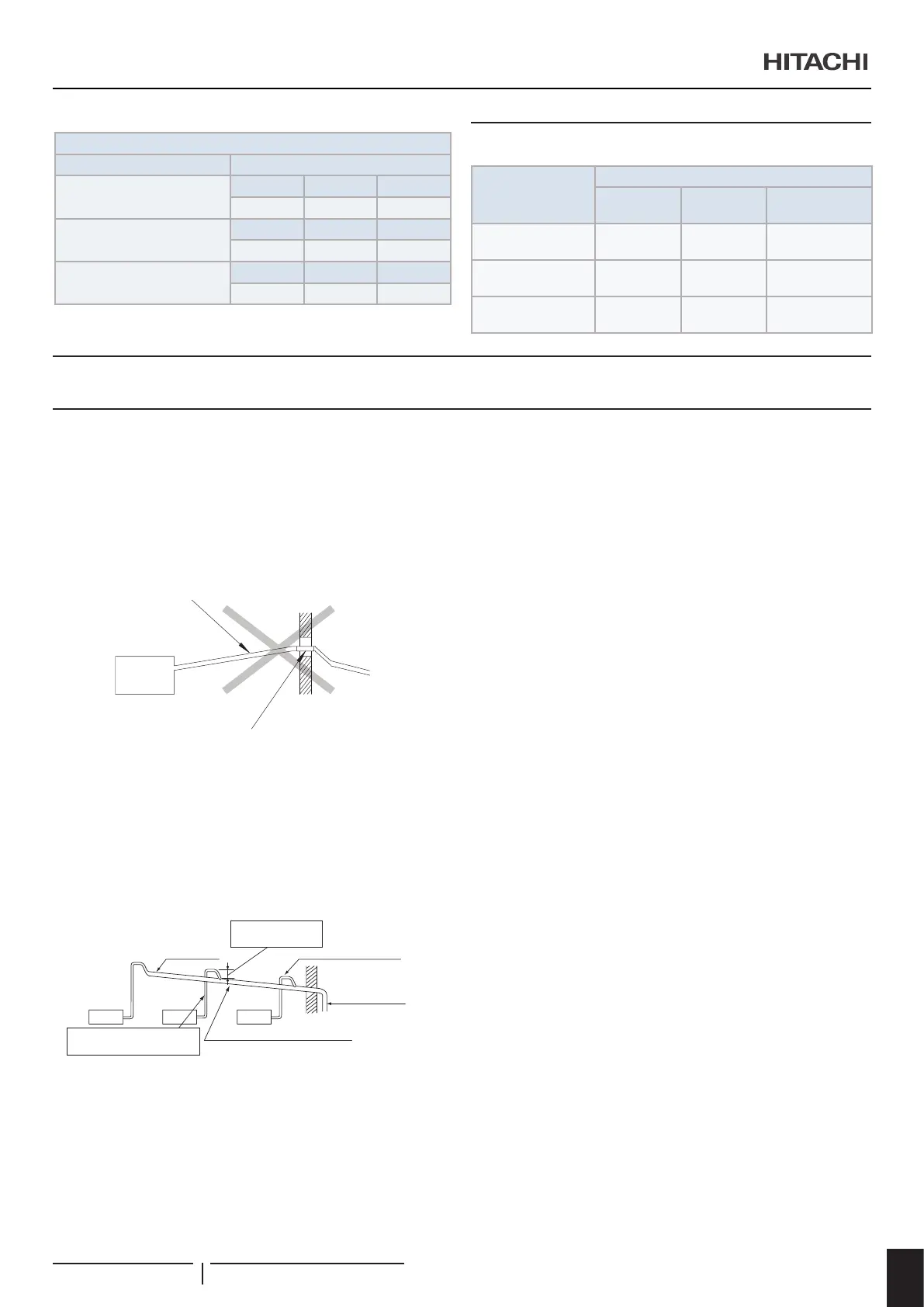

6 ДРЕНАЖНЫЙ ТРУБОПРОВОД
6.1 ОБЩАЯ ИНФОРМАЦИЯ
! ВНИМАНИЕ
• Не создавайте восходящий уклон или возвышение для
дренажной трубы, так как сливная вода может вернуться к
внутреннему блоку и вызвать утечку внутрь помещения при
остановке системы.
- НЕПРАВИЛЬНО
Неправильно: поднимающаяся часть
Неправильно: наклон вверх
• Не подключайте дренажную трубу к санитарным или канализаци-
онным трубам или к другим дренажным трубам.
• Когда общая дренажная труба подключена к другим внутренним
блокам, место подключения в каждом блоке должно располагать-
ся выше уровня общей трубы. Размер общей дренажной трубы
рассчитывается с учетом размера блока и количества блоков.
- ПРАВИЛЬНО
Система с насосом
Общий дренажный трубопровод (VP30)
(наклон вниз от поднимающейся части)
Хлорвиниловая трубка (VP25)
мин. 100 мм
(как можно выше)
Дренажный трубопровод со
стороны блока
Эта дренажная труба
должна быть отделена
от других труб
От 1% до 4%
наклон вниз
• Требуется изолировать дренажную трубу, если слив установлен
в месте, где конденсат, образующийся на поверхности
дренажной трубы, может привести к ее повреждению. Изоляция
для сливной трубы должна быть выбрана для обеспечения
пароизоляции и предотвращения образования конденсата.
• Рядом с внутренним блоком должен быть установлен
дренажный бачок. Этот бачок должен быть проверен с
помощью воды (заряженной), чтобы гарантировать правильное
направление потока. Не зажимайте или не соединяйте вместе
дренажную трубу и трубу хладагента.
? ПРИМЕЧАНИЕ
• Установка дренажной системы должна проводиться с соблю-
дением национальных и местных норм.
• Обратите внимание на толщину изоляции при выполнении ра-
бот. Слишком толстая изоляция может негативно повлиять
на установку трубопровода.
• При наличии слишком большого зазора между соединением дре-
нажной трубы и сливным шлангом, добавьте уплотнительный
материал между обеими частями. Это поможет лучше закре-
пить и не деформировать дренажный шланг.
После того, как дренажная труба и электропроводка
установлены, убедитесь, что вода течет без каких-либо
проблем, следуя процедуре, описанной ниже:
RPI Проверьте работу стандартной дренажной
системы (дренажный насос)
• Включите подачу электропитания.
• Налейте в дренажный поддон около 1,2 литров воды.
Поплавковый выключатель должен автоматически
остановить работу системы. Дренажный насос не должен
остановиться.
• Выключите подачу электропитания.
ДРЕНАЖНЫЙ ТРУБОПРОВОД
PMML0528 rev.1 - 02/2021
413
RU
