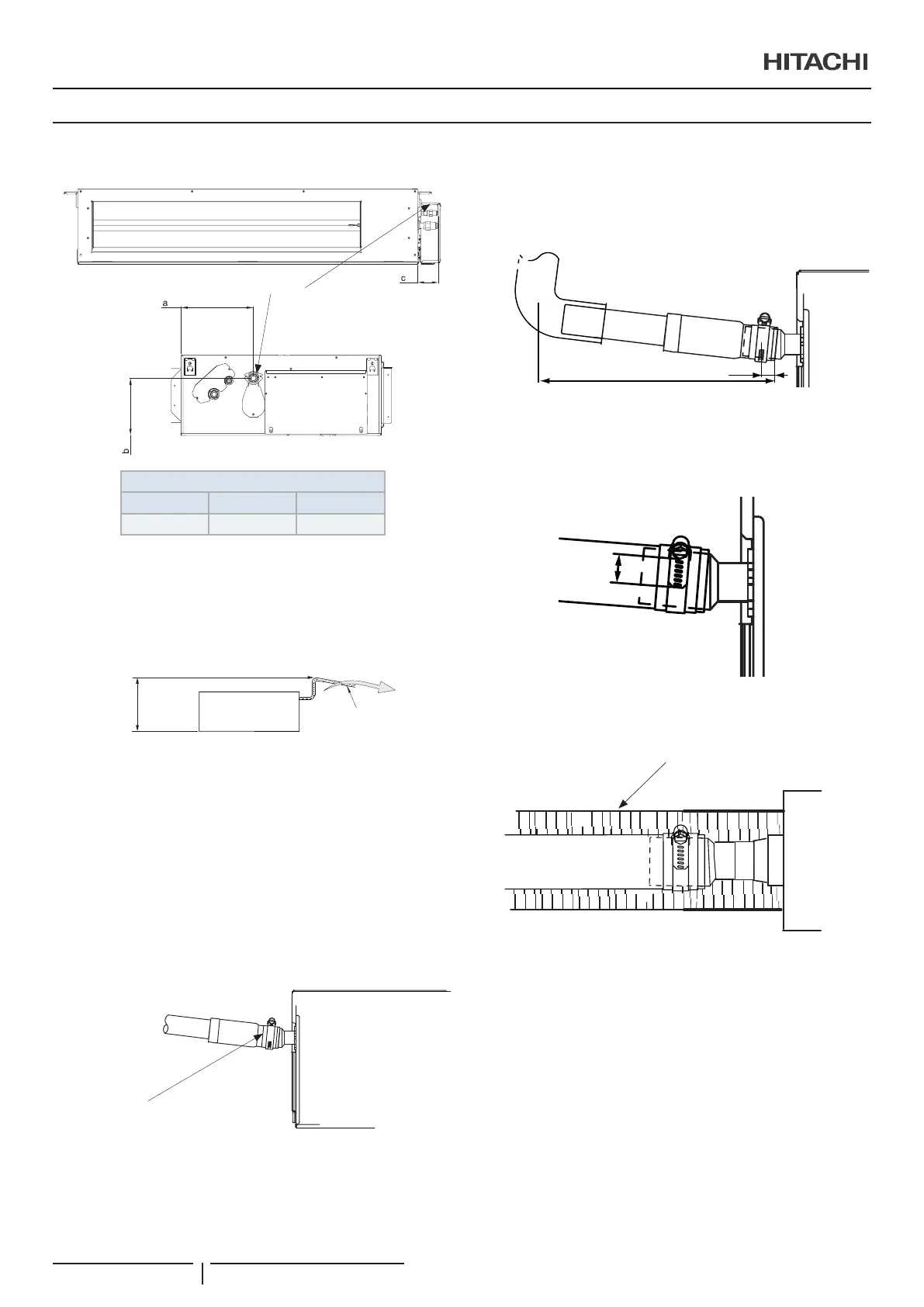

6.2 ПОДКЛЮЧЕНИЕ ДРЕНАЖНЫХ ТРУБ
1 Положение дренажной трубы показано ниже.
Дренажные трубы
Размер (мм)
a b c
216 171 66
2 Подготовьте хлорвиниловую трубку с наружным
диаметром 32 мм.
3 Закрепите трубу сливного шланга с помощью клея
и зажима, поставляемого на заводе. Дренажный
трубопровод должен быть установлен c наклоном вниз от
1% до 4%.
От 1% до 4%
наклон вниз
Макс.
850 мм
Градиент дренажного трубопровода
! ВНИМАНИЕ
Не прилагайте чрезмерное усилие при подсоединении дренажной
трубы. Это может привести к повреждению.
4 Подсоедините поставляемый на заводе сливной
шланг к соединению дренажной трубы с помощью
поливинилхлоридного клея. Для дополнительной
информации об очистке поверхности соединения,
нанесении клея, вставке, удержании и отверждении
трубы, см. инструкции, предоставленные
производителем клея.
Сливной шланг
! ВНИМАНИЕ
Сливной шланг должен быть вставлен полностью. Если он встав-
лен неправильно или изогнут, может возникнуть утечка воды.
5 Прикрепите поставляемый на заводе хомут для шланга
к виниловой ленте (серого цвета), прикрепленной к
сливному шлангу. Хомут для шланга должен находиться
на расстоянии 20 мм от торца сливного шланга.
a
b
a: 20 мм
b: 300 мм
6 Затем затяните хомут для шланга и проверьте, что он
имеет длину приблизительно 28 мм от винта до края
хомута для шланга.
a
a: 28 мм
7 Изолируйте дренажную трубку после подключения
сливного шланга.
Сторона
блока
Изоляция (поставляется на месте)
? ПРИМЕЧАНИЕ
При наличии слишком большого зазора между соединением
дренажной трубы и сливным шлангом, добавьте уплотнительный
материал между обеими частями. Это поможет лучше закрепить
и не деформировать дренажный шланг.
ДРЕНАЖНЫЙ ТРУБОПРОВОД
PMML0528 rev.1 - 02/2021
414
