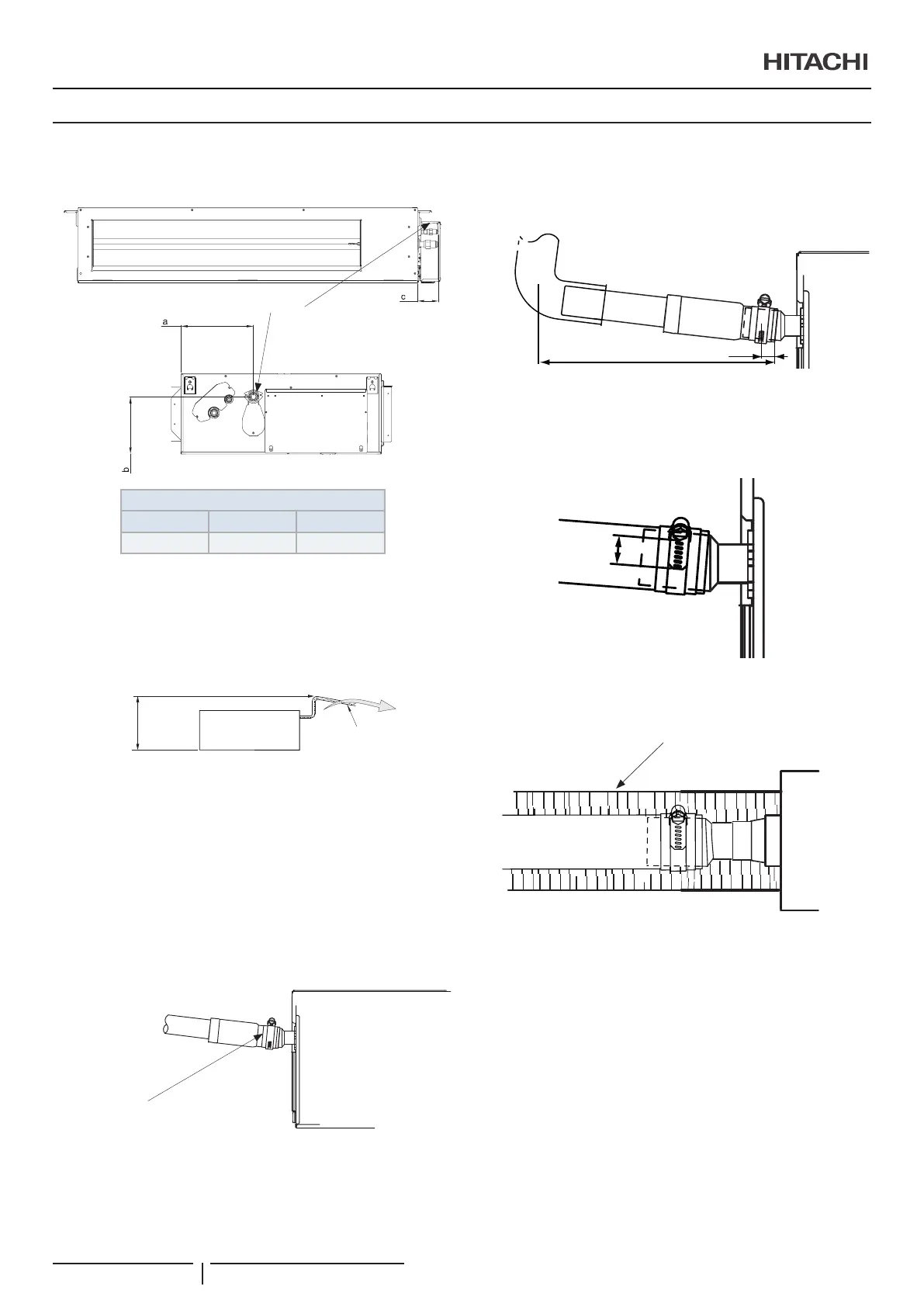

6.2 AANSLUITING VAN DE AFVOERLEIDING
1 Hierna wordt de positie van de aansluiting van de
afvoerleiding weergegeven.
Afvoerleiding
Afmeting (mm)
a b c
216 171 66
2 Leg een pvc-buis klaar met een buitendiameter (OD) van
32 mm.
3 Bevestig de slang aan de afvoerslang met behulp van
plakband en de meegeleverde klem. De afvoerslang moet
worden aangelegd met een neerwaartse hellingsfactor van
1 % tot 4 %.
Helling naar
beneden van
1%~4%
Max.
850 mm
Hellingshoek van afvoerleiding
! LET OP
Oefen geen overmatige kracht uit op de aansluiting van de afvoerleiding.
Deze zou hierdoor beschadigd kunnen raken.
4 Sluit de meegeleverde afvoerslang aan op de aansluiting
van de afvoerslang met behulp van pvc-kleefband. Volg de
instructies van de fabrikant van het kleefmiddel voor het
reinigen van het aansluitoppervlak, het aanbrengen van
het kleefmiddel, en het insteken, vastzetten en laten hard
worden van de leiding.
Afvoerslang
! LET OP
De afvoerslang moet volledig worden ingebracht. Als de slang er niet
volledig insteekt of gedraaid zit, kan water lekken.
5 Bevestig de meegeleverde leidingklem op de vinylkleefband
(grijs) op de afvoerslang. De leidingklem moet op 20 mm van
het uiteinde van de afvoerslang zitten.
a
b
a: 20 mm
b: 300 mm
6 Draai vervolgens de slangklem vast om ervoor te zorgen dat
er ongeveer 28 mm afstand tussen de schroef en de rand
van de slangklem zit.
a
a: 28 mm
7 Isoleer de afvoerleiding nadat u de afvoerslang hebt
aangesloten.
Unit-zijde
Isolatie (niet-meegeleverd)
? OPMERKING
Als er te veel ruimte is tussen de aansluiting van de afvoerpijp en de
afvoerslang, voeg dan een afdichtingsmateriaal toe tussen beide delen
om de afvoerslang te laten passen en niet te vervormen.
AFVOERLEIDING
PMML0528 rev.1 - 02/2021
172
