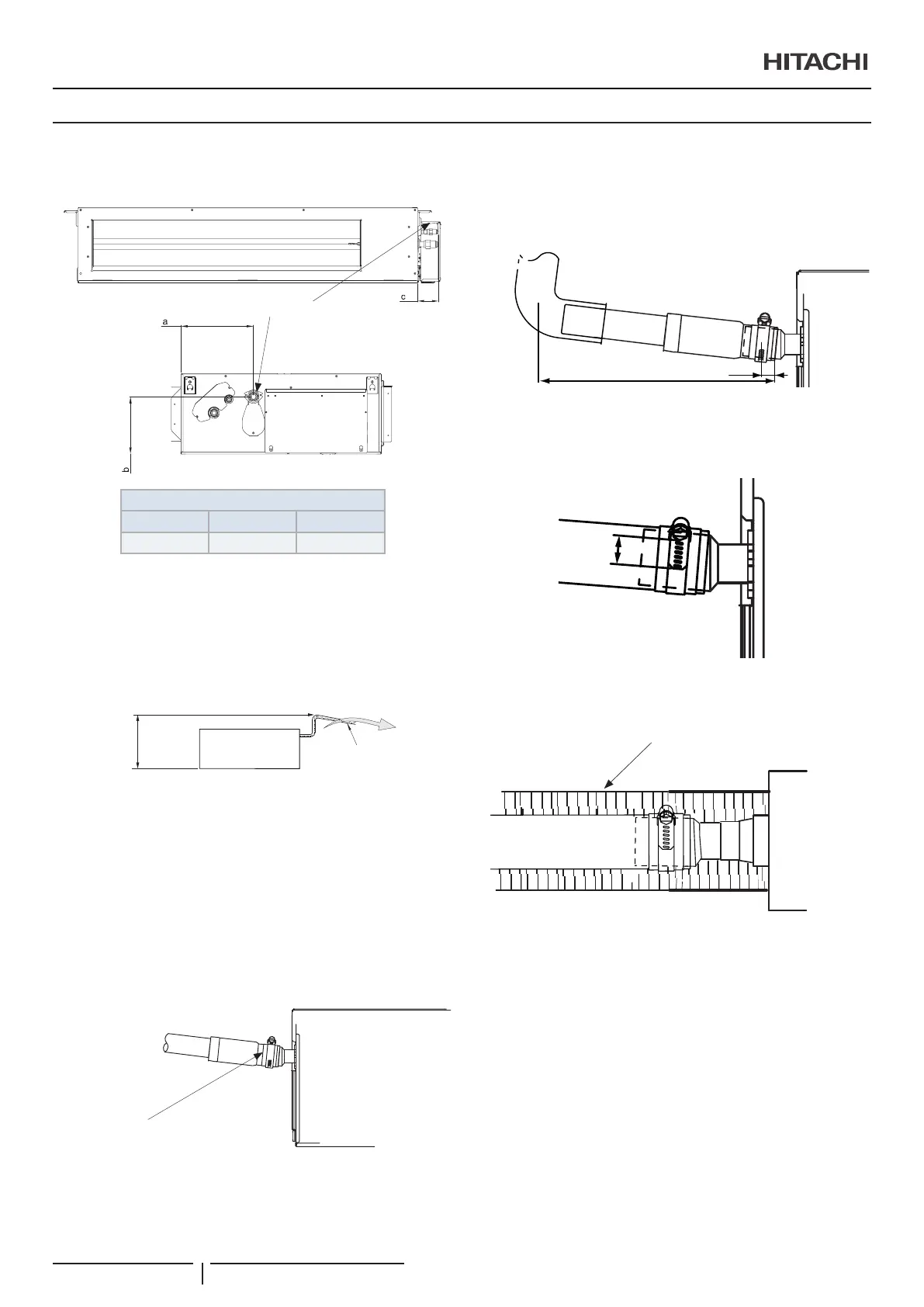

6.2 PRZYŁĄCZE ODPŁYWU SKROPLIN
1 Na poniższym rysunku ukazano położenie przyłącza
odpływu skroplin.
Przewód odpływu skroplin
Wymiary (mm)
a b c
216 171 66
2 Należy przygotować rurkę PCW o średnicy zewnętrznej (OD)
wynoszącej 32 mm.
3 Przymocowujemy rurkę odpływu skroplin do węża
odpływowego za pomocą kleju i dostarczonego z
klimatyzatorem zacisku. Przy prowadzeniu rurki odpływu
skroplin należy zapewnić jej spadek w stosunku do poziomu,
wynoszący 1-4 %.
Spadek (1-4%)
Maks.
850mm
Nachylenie przewodu odpływu skroplin
! OSTROŻNIE
Niewskazane jest stosowanie nadmiernej siły przy przyłączaniu odpływu
skroplin ze względu na ryzyko jego uszkodzenia.
4 Przymocowujemy nabytą osobno rurkę odpływu skroplin do
węża odpływowego przy użyciu kleju do PCW. Po oczysz-
czeniu klejonych powierzchni, nanosimy na nie środek kleją-
cy i łączymy ze sobą przewody, wsuwając jeden w drugi oraz
odpowiednio je przytrzymując, aby w ten sposób zapewnić
ich prawidłowe wiązanie zgodnie z instrukcjami producenta.
Wąż odpływowy
! OSTROŻNIE
Wymagane jest wsunięcie węża odpływowego do oporu. W przeciwnym
razie może dochodzić do wyciekania wody.
5 Przytwierdzamy do węża odpływowego taśmę winylową
(kolor szary), używając do tego celu dostarczonej z
urządzeniem opaski zaciskowej. Powinna ona zostać
założona w odległości 20 mm od końca węża odpływowego.
a
b
a: 20mm
b: 300 mm
6 Następnie dociągamy opaskę w taki sposób, aby odległość
między jej końcem a śrubą wynosiła ok. 28 mm.
a
a: 28 mm
7 Po wykonaniu podłączenia, zakładamy izolację na przewód
odpływu skroplin.
Boczna część
urządzenia
Izolacja
(do nabycia osobno)
? UWAGA
W przypadku istnienia nadmiernego odstępu między przyłączem odpływu
skroplin i wężem odpływowym, należy dodatkowo zaizolować dane
miejsce, aby zapobiec poluzowaniu i odkształceniu tego drugiego.
PRZEWÓD ODPŁYWU SKROPLIN
PMML0528 rev.1 - 02/2021
370
