7.1 PODŁĄCZENIE PRZEWODÓW ELEKTRYCZNYCH
! OSTROŻNIE
Między jednostkami wewnętrznymi i zewnętrznymi wymagane jest sto-
sowanie skrętki dwużyłowej ekranowanej lub dwużyłowych kabli ekrano-
wanych w przypadku przewodów sygnalizacyjnych oraz podłączenie ich
ekranu do śruby uziemiającej w skrzynce elektrycznej.

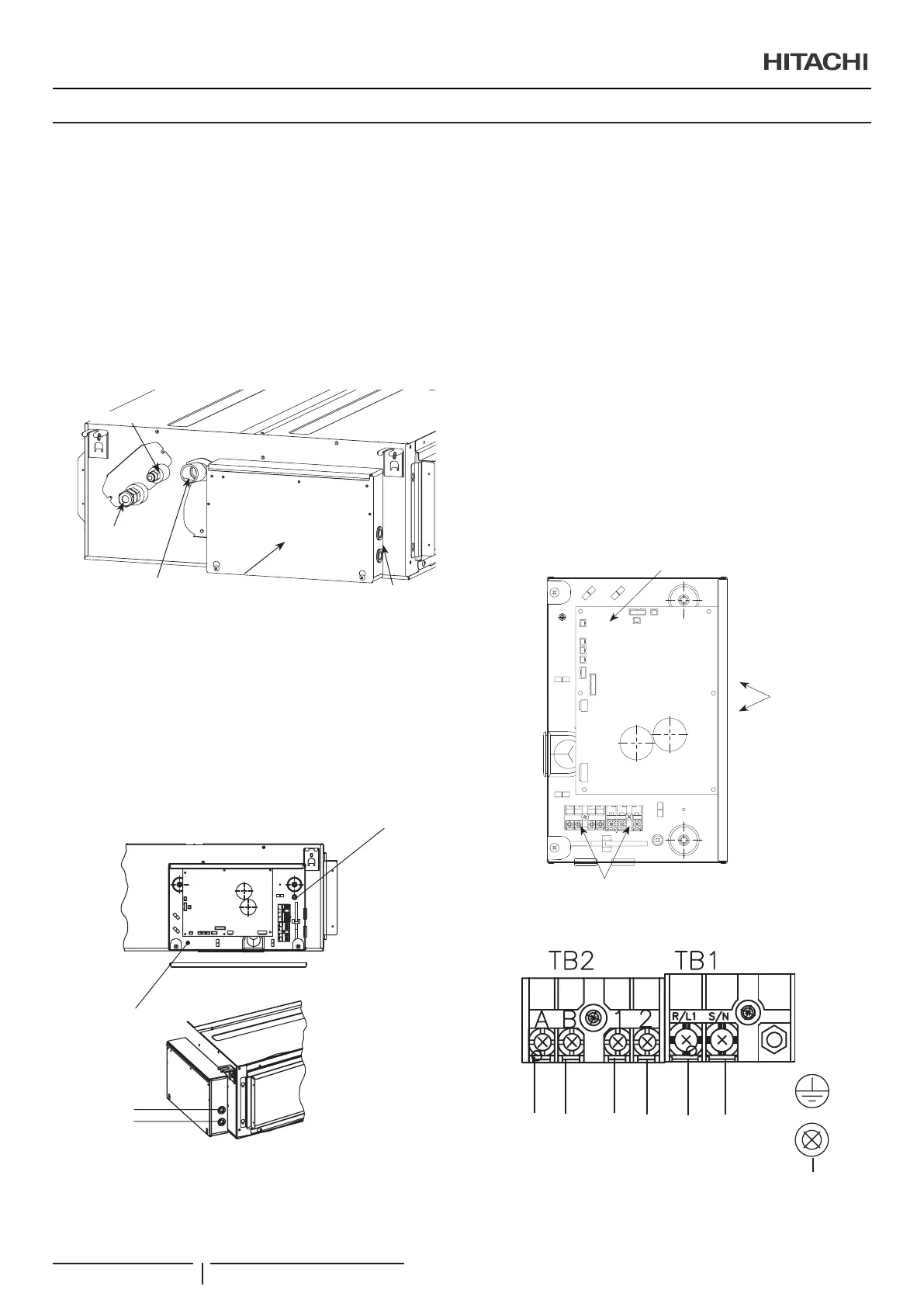

7.1.1 Usytuowanie skrzynki elektrycznej
Pokrywy rewizyjne silnika wentylatora i skrzynki elektrycznej
jednostki wewnętrznej usytuowane są odpowiednio w jej dolnej i
lewej części (patrz: rysunek poniżej).
RPI-(1.5-6.0)FSRE
Przyłącze przewodów
elektrycznych
Przewód cieczowy
Przewód
gazowy
Wąż odpływowy
Skrzynka
elektryczna
7.1.2 Montaż przewodów elektrycznych
1 Otwieramy pokrywę rewizyjną znajdującą się w dolnej części
urządzenia.
2 Wycinamy otwór w gumowej przelotce przepustu kablowego
jednostki ukazanej powyżej i skrzynki elektrycznej
przedstawionej na poniższym rysunku.
3 Żyły przewodu zasilającego i uziemienia podłączamy do
odpowiednich zacisków w skrzynce elektrycznej (patrz:
rysunek).
Uziemienie
Uziemienie
Zasilanie
Sterowanie
4 Dokonujemy podłączenia żył kabli sterowniczych, które
łączą jednostkę wewnętrzną i zewnętrzną, do zacisków 1 i
2 skrzynki elektrycznej.
5 Kabel zdalnego sterownika powinien zostać podłączony w
skrzynce elektrycznej do zacisków A i B.
6 Przymocowujemy solidnie przewody elektryczne wewnątrz
jednostki wewnętrznej przy użyciu opaski kablowej.
7 Po przepuszczeniu przewodów, zabezpieczamy
otwór przepustu za pomocą odpowiedniego materiału
uszczelniającego (płytki osłonowej), uniemożliwiając
przedostawanie się do środka skroplonej wody i insektów.
! OSTROŻNIE
Między jednostkami wewnętrznymi i zewnętrznymi wymagane jest sto-
sowanie skrętki dwużyłowej ekranowanej lub dwużyłowych kabli ekrano-
wanych w przypadku przewodów sygnalizacyjnych oraz podłączenie ich
ekranu do śruby uziemiającej w skrzynce elektrycznej w sposób ukazany
na rysunku.
7.1.3 Rozmieszczenie elementów skrzynki
elektrycznej
Skrzynka
elektryczna
TB
PCB
PCB: Karta elektroniki
7.1.4 Podłączenie do listew zaciskowych
Zacisk uziemienia
Przewody zasilania
elektrycznego
(1-faz.)
Przewody
sygnalizacyjne
Zdalny sterownik
(PC-ARFP1E)
PODŁĄCZENIE ELEKTRYCZNE
PMML0528 rev.1 - 02/2021
372
