TRK-3D70/3D75
apse csr y
aur
Fig. 5
Connector ()
Connector ®)
Connecteur ©) Connecteur @)
Connector ©)
Connecteur (©)
MA P.W.B.
MA P.C.1.
Connector (A)
Bs acd)
geri, e,
ara PA P.W.B.
Connector © PAP.C.I.
Connecteur ©)
Fig. 7
Surround speaker
Speaker stopper
Stoppeur de haut-parleur Haut-parleurs d’ambiance
Fig. 8

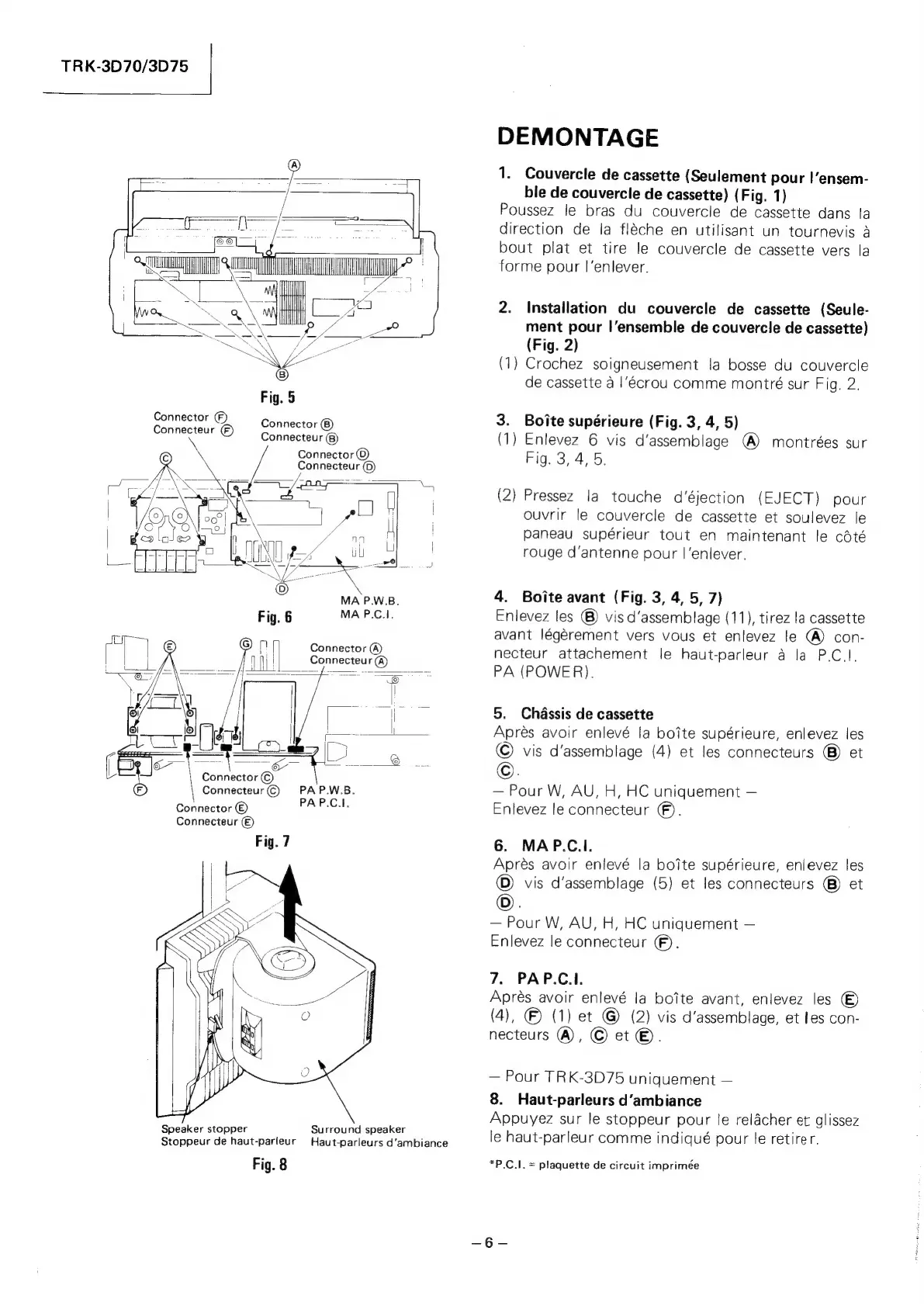

DEMONTAGE
1.
Couvercle
de
cassette
(Seulement
pour
|’ensem-
ble
de
couvercle
de
cassette)
(Fig.
1)
Poussez
le
bras
du
couvercle
de
cassette
dans
la
direction
de
la
fléche
en
utilisant
un
tournevis a
bout
plat
et
tire
le
couvercle
de
cassette
vers
la
forme pour |’enlever.
2. Installation du couvercle de cassette (Seule-
ment pour |’ensemble de couvercle de cassette)
(Fig. 2)
(1) Crochez soigneusement la bosse du couvercle
de cassette a |’écrou comme montré sur Fig. 2.
3. Boite supérieure (Fig. 3, 4, 5)
(1)
Enlevez
6
vis
d’assemblage
()
montrées
sur
Fig. 3, 4, 5.
(2)
Pressez
la
touche
d’éjection
(EJECT)
pour
ouvrir
le
couvercle
de
cassette
et
soulevez
le
paneau
supérieur
tout
en
maintenant
le
cdté
rouge
d’antenne
pour
|‘enlever.
4. Boite avant (Fig. 3, 4, 5, 7)
Enlevez les @) vis d’assemblage (11), tirez la cassette
avant légérement vers vous et enlevez le (@) con-
necteur
attachement
le
haut-parleur
a
la
P.C.I.
PA (POWER).
5. Chassis de cassette
Apres avoir enlevé la boite supérieure, enlevez les
© vis d’assemblage (4) et les connecteurs et
— Pour W, AU, H, HC uniquement —
Enlevez le connecteur ©.
6. MAP.C.I.
Aprés avoir enlevé la boite supérieure, enievez les
© vis d’assemblage (5) et les connecteurs @ et
©.
— Pour W, AU, H, HC uniquement —
Enlevez le connecteur ©).
7. PAP.C.I.
Aprés avoir enlevé és boite avant, enlevez les ©
(4), © (1) et @ (2) vis d’assemblage, et les con-
necteurs (A), © et a“
—
Pour
TRK-3D75
uniquement
—
8. Haut-parleurs d’ambiance
Appuyez sur le stoppeur pour le relacher et glissez
le haut-parleur comme indiqué pour le retirer.
*P.C.1. = plaquette de circuit imprimée
