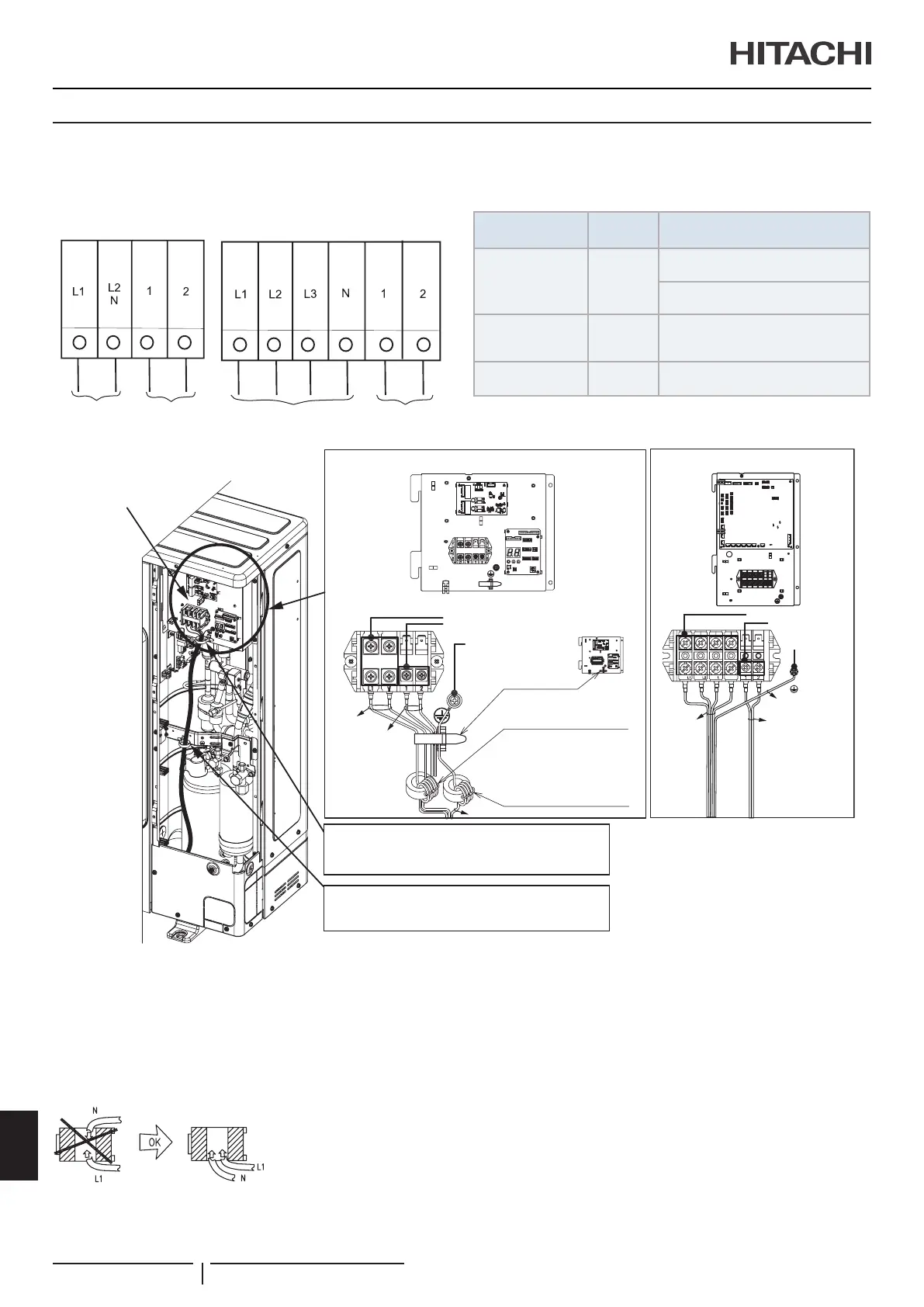

10.2 POŁĄCZENIA ELEKTRYCZNE JEDNOSTEK ZEWNĘTRZNYCH













jednostek
Oprzewodowanie Instalacja
Typ jednostki
Połączenia zacisków




L1 do L1, L2 do L2, L3 do L3, N do N

L1 do L1, N do N





1 do 1, 2 do 2






3
RST
MP
N

Przewody
sterowania




Zacisk uziemienia
Zacisk
uziemienia





3-krotnie

Przewody


Przewody











4-krotnie


? UWAGA
Wprowadzić przewody kabla zasilającego L1 i N (1~ 230V 50Hz) do
żółtego pierścienia, owinąć je 3-krotnie i przymocować za pomocą
opaskikablowej(dostarczonejzakcesoriami).Zgodniezewskazówkami
ukazanyminarysunku,nienależywprowadzaćprzewodówdopierścienia
zinnejniżprzewidzianejdotegocelustrony.
Przewód uziemiający powinien zostać wprowadzony do pierścienia
koloruzielonego,4-krotnieowiniętyizabezpieczonyopaskąkablową.

