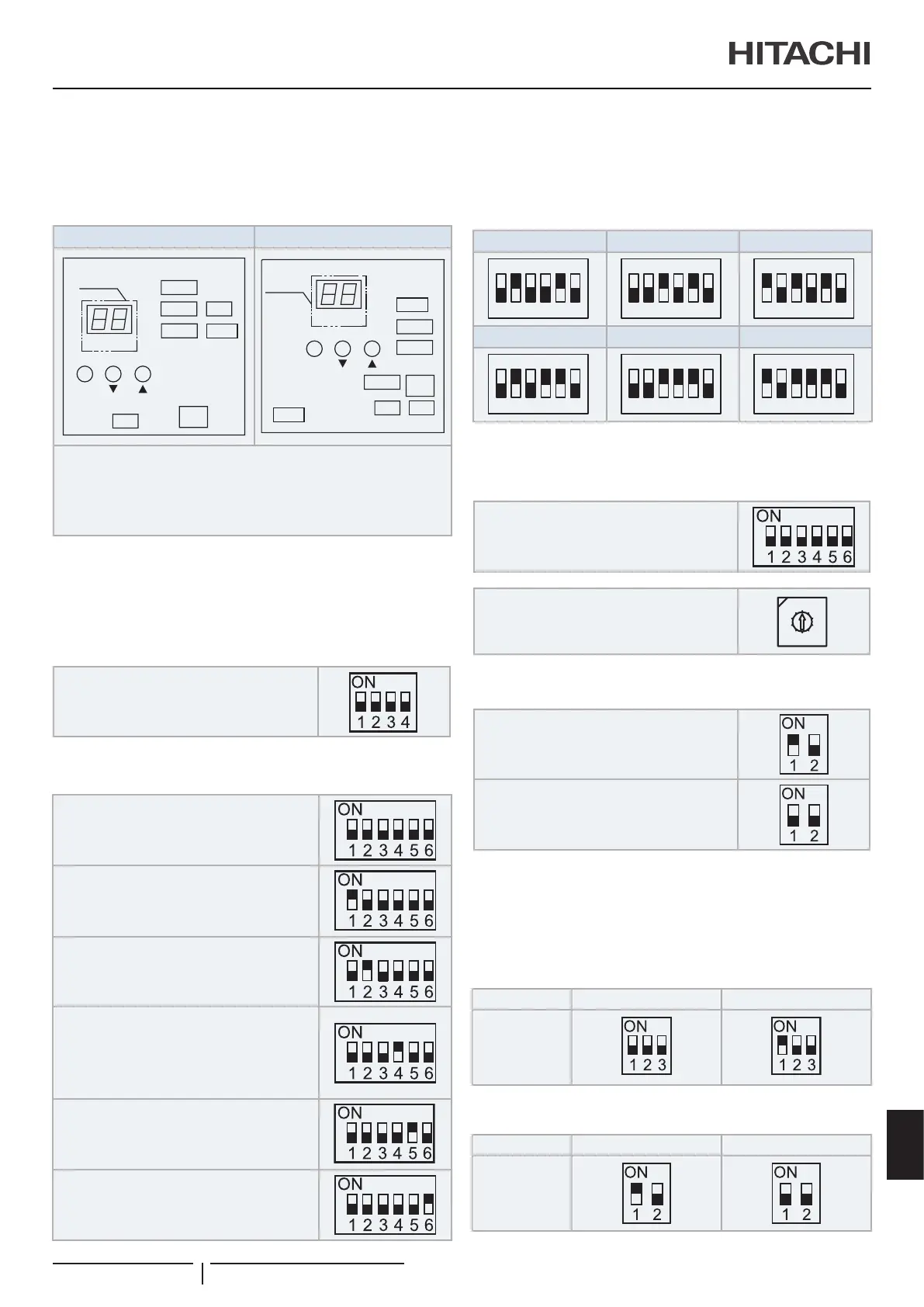

10.2.1 Konguracja mikroprzełączników DIP jednostki zewnętrznej

Liczba i usytuowanie mikroprzełączników

RAS-(4-6)HV(R/N)(C/P)2E (PCB2) RAS-(4-6)H(R/N)(C/P)2E (PCB1)
SEG1
DSW4
DSW2
DSW7
DSW3
DSW6
RSW1
PSW1 PSW2 PSW3
DSW1


DSW5
DSW1
SEG1
DSW4
DSW2
DSW7
DSW3
RSW1
PSW1 PSW2 PSW3
DSW6







! OSTROŻNIE
Przed dokonaniem zmian w ustawieniach mikroprzełączników DSW,
należyodłączyćzasilanie elektryczneurządzenia. Wprzeciwnym razie
wprowadzonezmianyniezostanąuwzględnione.

DSW1: Rozruch próbny


DSW2: Ustawienia funkcji opcjonalnych














DSW3: Wydajność

RAS-4HV(R/N)(C/P)2E RAS-5HV(R/N)(C/P)2E RAS-6HV(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
RAS-4H(R/H)(C/P)2E RAS-5H(R/N)(C/P)2E RAS-6H(R/N)(C/P)2E
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON

DSW4 / RSW1: Ustawienie numeru obiegu
czynnika chłodniczego




0
9
8
7
6
5
4
3
2
1

DSW5: Ustawienia sygnalizacji sterowania -
rezystancja końcowa








DSW6: Bez przypisanej funkcji
 





DSW7: Bez przypisanej funkcji
 





PMML0545 rev.2 - 04/2021
303
PL
