10.3 WSPÓLNE OKABLOWANIE
! OSTROŻNIE
Wszelkiegorodzajunabyteosobnoprzewodyikomponentyelektrycznepowinnyspełniaćwymaganialokalnieobowiązującychnormiprzepisów.

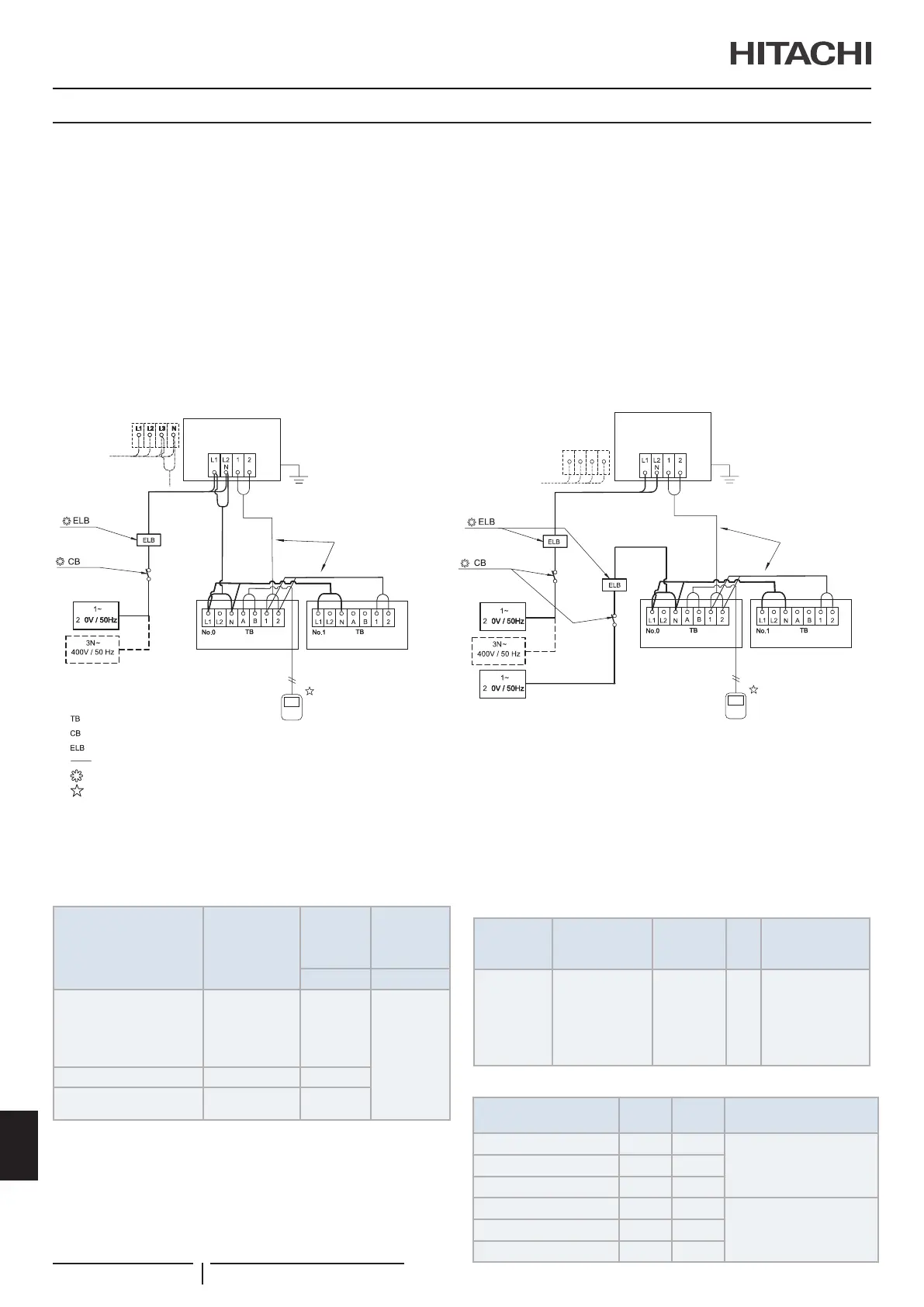

10.3.1 Przewody elektryczne między jednostkami wewnętrzną i zewnętrzną
Zasilanie elektryczne między jednostką zewnętrzną i wewnętrzną
(przykład)
Niezależne źródło zasilania jednostek zewnętrznej i wewnętrznej
(przykład)
3
3
3
L1 L2 L3 NL1 L2 L3 N
L1 L2 L3 N
Listwa zaciskowa
10.3.2 Rozmiar przewodów
Przewody przyłączeniowe
Model Zasilanie
Rozmiar
przewodu
zasilania
Rozmiar
przewodu
sygnaliza-
cyjnego
EN60335-1 EN60335-1
Wszystkie jednostki
0,75 mm²
0,75 mm²
6,0 mm
2
4,0 mm
2
? UWAGA
• Przy wyborze nabywanych osobno przewodów oraz wyłączników
prądu upływowego i automatycznych należy przestrzegać
obowiązującychlokalnienormiprzepisów.
• Stosowane przewody nie powinny być lżejsze od zwykłych kabli
elastycznych w powłokach polichloroprenowych (kod produktu:
60245IEC57).
Zabezpieczenie wyłącznika głównego
Model Zasilanie
Maks.
natężenie
(A)
CB
(A)
ELB
(liczba
biegunów/A/mA)
Wszystkie
jednostki
8, 10, 16 i
5,0 6
Jednostka zewnętrzna MC (A) CB (A)
ELB
(liczba biegunów/A/mA)
22,5 25
22,5 25
22,5 25
15,0 20
15,0 20
15,0 20
PMML0545 rev.2 - 04/2021
304
PL
