1 Das ELEMENTS-Prinzip
Alle ELEMENTS-Systeme bestehen aus aktiven und passiven
Komponenten sowie maßgeschneidertem Zubehör. Aktive Komponenten
bieten eingebaute Verstärker mit Class-D-Endstufen, welche
die passiven Komponenten mit Leistung versorgen. Zusätzliche
Verstärker werden nicht benötigt. Für spezielle Installations- und
Spachanwendungen in denen nur passive Lautsprecher eingesetzt
werden ist ein separates Amp-Element EA 600 erhältlich.
Die Verbindung der passiven Komponten untereinander sowie
der Anschluss an aktive Komponten erfolgt bei den Mid/High-
Elementen kabellos über E-Connect, passive Bass-Elemente werden
mit handelsüblichen Speakon NL4-Kabel angeschlossen. Aktive
Komponenten werden untereinander mit XLR-Mikrofon-Kabeln
verbunden.

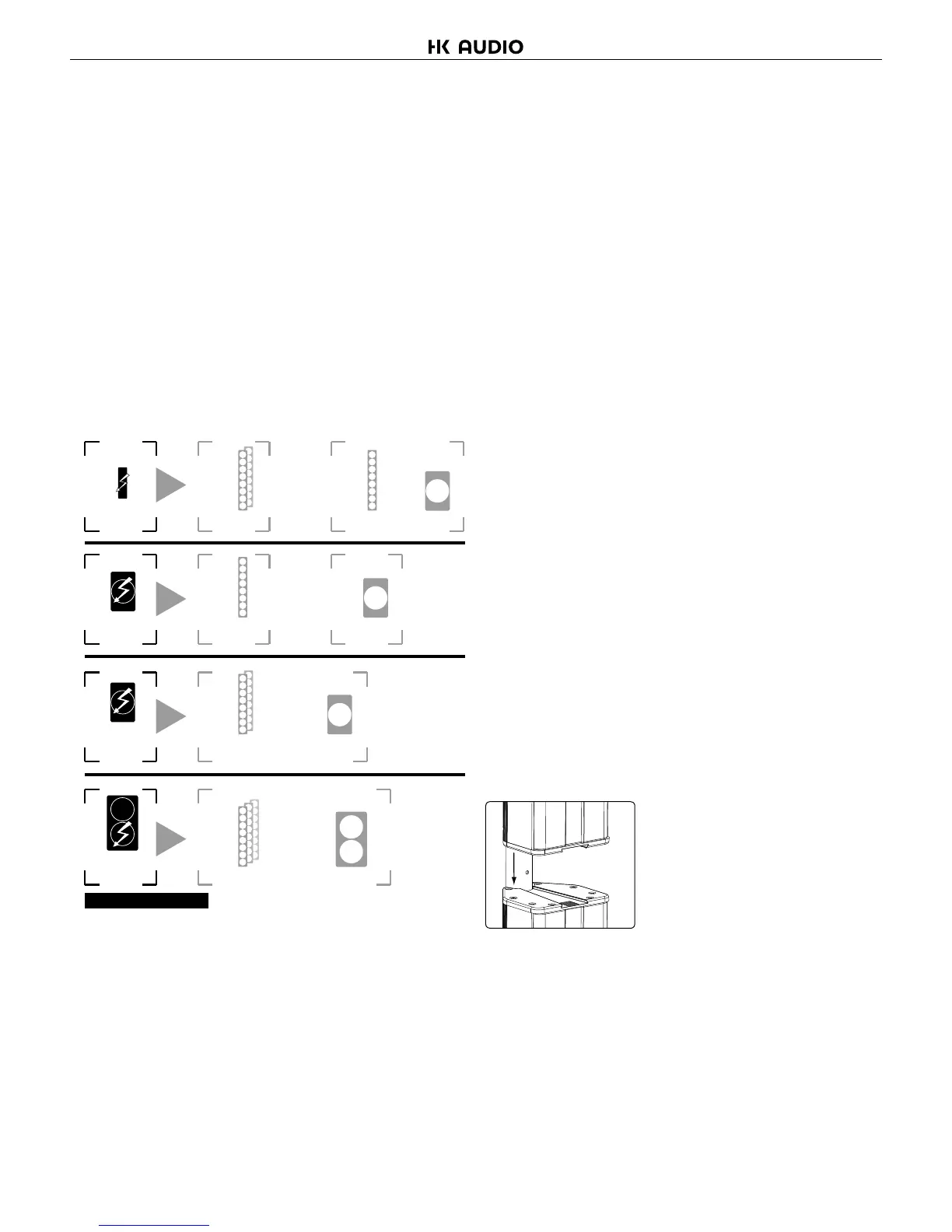

Die ELEMENTS-Systemkomponenten lassen sich so zu einer großen
Zahl unterschiedlicher Systeme kombinieren. Folgende Grafik zeigt
wieviele Passiv-Elemente von einem der Aktivkomponenten mit Leistung
versorgt werden können.
E 110 Sub AS
1x 10"
2x 600 W
active
E 110 Sub A
1x 10"
1x 600 W
EA 600
Amp
1x 600 W
2x
E 835
active
active
E 210 Sub AS
2x 10"
2x 1200 W
1x + 1x
E 835
or
1x
E 835
1xor
2x
E 835
1x+
3x
E 835
1x+
1x E 835 = 2x E 435
L Sub 1200
E 110 Sub
E 110 Sub
E 110 Sub
Grundsätzlich gilt: Sie können die Anzahl der an ein aktives Element
angeschlossenen passiven Komponenten beliebig reduzieren. Das
kleinste ELEMENTS-System besteht demnach aus einem E110SubA
und einem E 435 Mid/High-Element. Oder sogar aus nur einem
EA600 Amp-Element und einem E 435 Mid/High-Element für reine
Sprachanwendung.
Beliebig erweitern lässt sich die Anzahl der an ein aktives Element
angeschlossenen passiven Komponenten nicht, selbst wenn das
aktive Element je nach Kombination mehr Leistung bietet als benötigt!
Entscheidend ist nicht die Leistung, sondern die Gesamtimpedanz der
an ein aktives Element angeschlossenen passiven Komponenten. Da
sowohl E-Connect als auch Speakon als parallele Anschlüsse geschaltet
sind, verringert sich mit jedem zusätzlichen passiven Element die
Gesamtimpedanz. Wird die Impedanz zu niedrig, kann die Elektronik des
aktiven Elementes durch Überhitzung beschädigt werden.
System-Vorschläge und mögliche Kombinationen der Elemente finden
sie auf www.hkaudio.com.
2 Aufstellen und Verbinden der
Elemente
Vergewissern Sie sich, dass die aktiven Komponenten beim Aufbau
ausgeschaltet sind, ansonsten droht Gefahr einer Beschädigung! Drehen
Sie den Bass Gain-Regler auf Mittelstellung Mit (0 dB / Centerclick).
Bauen Sie immer zuerst das komplette System samt Verkabelung auf
und schalten erst dann die aktiven Komponenten ein. Für das Abbauen
gilt: immer zuerst alle aktiven System-Komponenten ausschalten.
Achtung: Achten Sie darauf, dass die auf den aktiven Komponenten
aufgedruckten Spannungsangaben mit der lokalen Netzspannung
übereinstimmen. Der Anschluss an eine zu hohe Netzspannung kann
die Elektronik zerstören.
Bass-Elemente
Bei Verwendung eines einzelnen Bass-Elements muss darauf geachtet
werden, dass es auf festem, ebenen Untergrund steht. Je nach
Betriebsart und Systemkonfiguration können Bass-Elemente dank
E-Connect auf einer Längs- und einer Querseite aufgestellt werden. Vier
Gummifüße im Boden sorgen für einen sicheren Stand im Hochformat.
Für die Aufstellung im Querformat verfügen die Gehäuse auf der
einen Längsseite über zwei Kufen und auf der gegenüberliegenden
Gehäuseseite über darauf passende Einfräsungen. So können mehrere
Bass-Elemente sicher aufeinander gestapelt werden.
Bei Verwendung von mehr als einem Bass-Element empfiehlt es sich mit
dem passiven Bass im Querformt zu beginnen, und dann den aktiven
Bass darauf zu stapeln, damit dieser über E-Connect die Mid/High-
Elemente versorgen kann.
Mid/High-Elemente
E-Connect erlaubt eine sichere und schnelle Signalverbindung der
Elemente. E-Connect stellt den elektrischen und mechanischen
Anschluss zum nächsten Mid/High-Element, zum Bass, zur
Distanzstange, oder zum Stand-Fuß her. Das robuste Bajonett-System
gibt dem Aufbau durch einfaches Aufeinanderstecken der Komponenten
eine sichere mechanische Verbindung und führt gleichzeitig das
Lautsprechersignal mit.
Verbindung der Elemente
Push!
Halten Sie die zu verbindenden Komponenten so, dass die jeweiligen
Rohrverbindungen übereinander stehen. Zur festen Verbindung der
einzelnen Komponenten stecken Sie die Rohrverbindung des oberen
Elementes vollständig in die Justierhülse des unteren Elements. Achten
Sie darauf, dass der Arretierknopf in das entsprechende Justierloch
einrastet.
