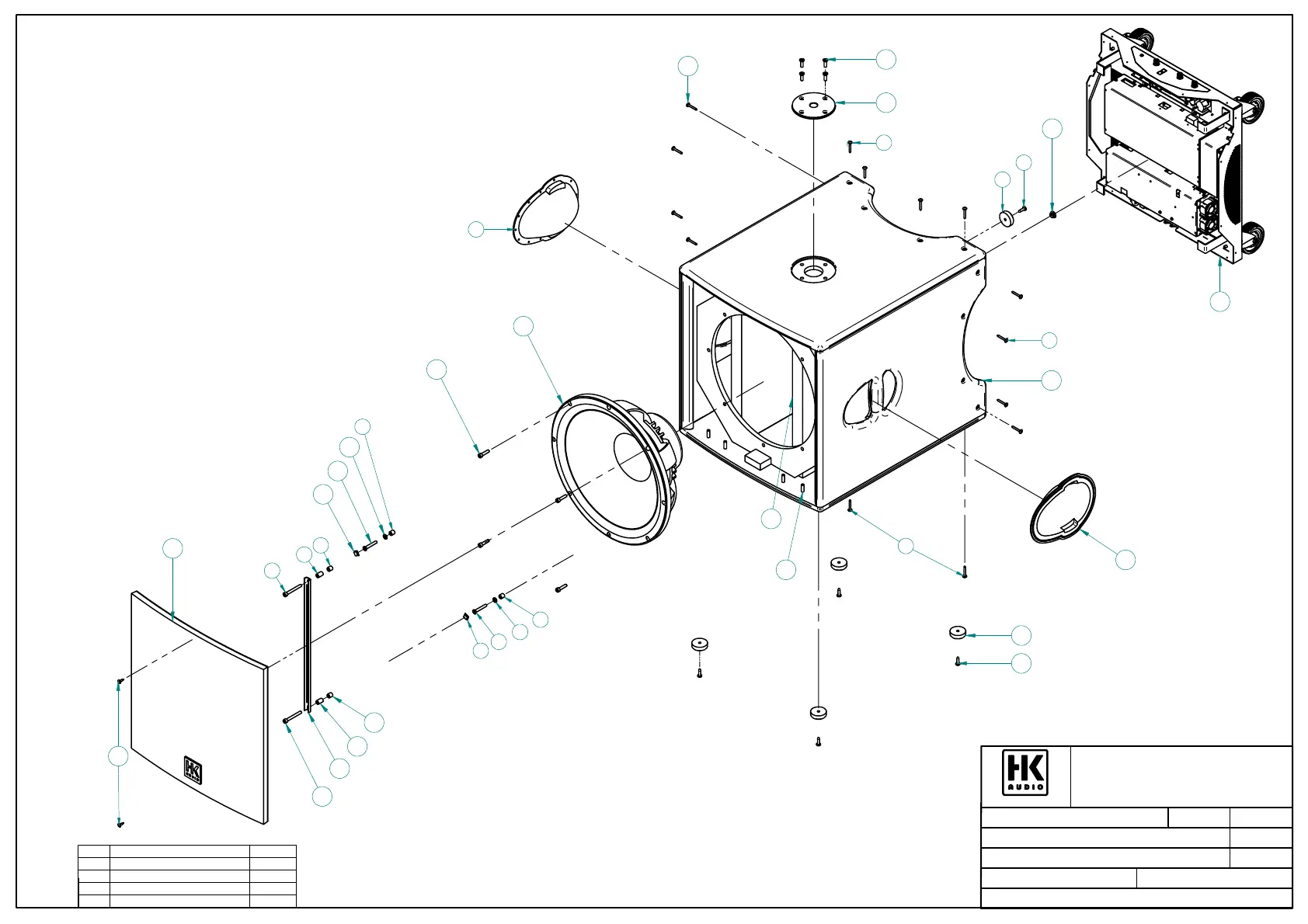

HK Audio L.U.C.A.S MAX - Exploded Drawings; Complete Exploded Drawing

TITEL:
ERSTELLT VON:
BLATT:
AM:
ZEICHNUNGS-NR.:
66606 St. Wendel / Germany
VERSION:
REVISION:
GEPRÜFT/
FREIGEGEBEN VON:
AM:
WERKSTOFF:
OBERFLÄCHE:
DATEINAME:
BLÄTTER
INDEX
ÄNDERUNG
ZEICHNER
HK1105-EX-R05-1A-SUB-COMPLETE
HK1105-LUCAS MAX SUB
EXPLOSION DRAWING COMPLETE
HK1105-EX-R04-1A
C. LORIS 1
2
19.04.2006
A1
OBERFLÄCHE
27E 994186
6E 972047
19E 976015
20 E 976115
17E 976001
18 E 976009
21 E 976159
9 E 974108
15 E 974454
12E 974233
14E 974355
10 E 974218
13E 974322
8 E 974013
11E 974220
7E 974011
16 E 974475
4 E 970784
3E 502188
2 E 400273
5E 972008
1E 1139
15
16
9
15
17
11
12
15
21
14
14
10
18
14
