LINEAR 3 1.2
12
geregelt. Während des Systemchecks leuchtet die Status-LED rot. Sie
wird grün, wenn kein Fehler vorliegt und Netzspannung anliegt.
• Die Default-Einstellung des Gain-Reglers ist auf Mittelposition (+4 dBu/
Centerclick 0 dB). Grundsätzlich ist bei der Benutzung eines Mischpults zur
Ansteuerung der LINEAR 3 diese Pegelstellung zu bevorzugen. Falls Sie
direkt einen CD-Player oder z.B. ein Keyboard anschließen, kann je nach
Signalstärke die Eingangsempfi ndlichkeit über den Gain-Regler angepasst
werden.
Achtung! Drehen Sie ggf. den Gain-Regler zurück (Linksanschlag), wenn
die Eingangsempfi ndlichkeit des Inputs von „Line“ auf „Mic“ umgeschal-
tet werden soll.
• Falls Verzerrungen oder Übersteuerungen auftreten, überprüfen Sie die
Signal quellen und reduzieren Sie nach Möglichkeit dort das Ausgangs-
signal.

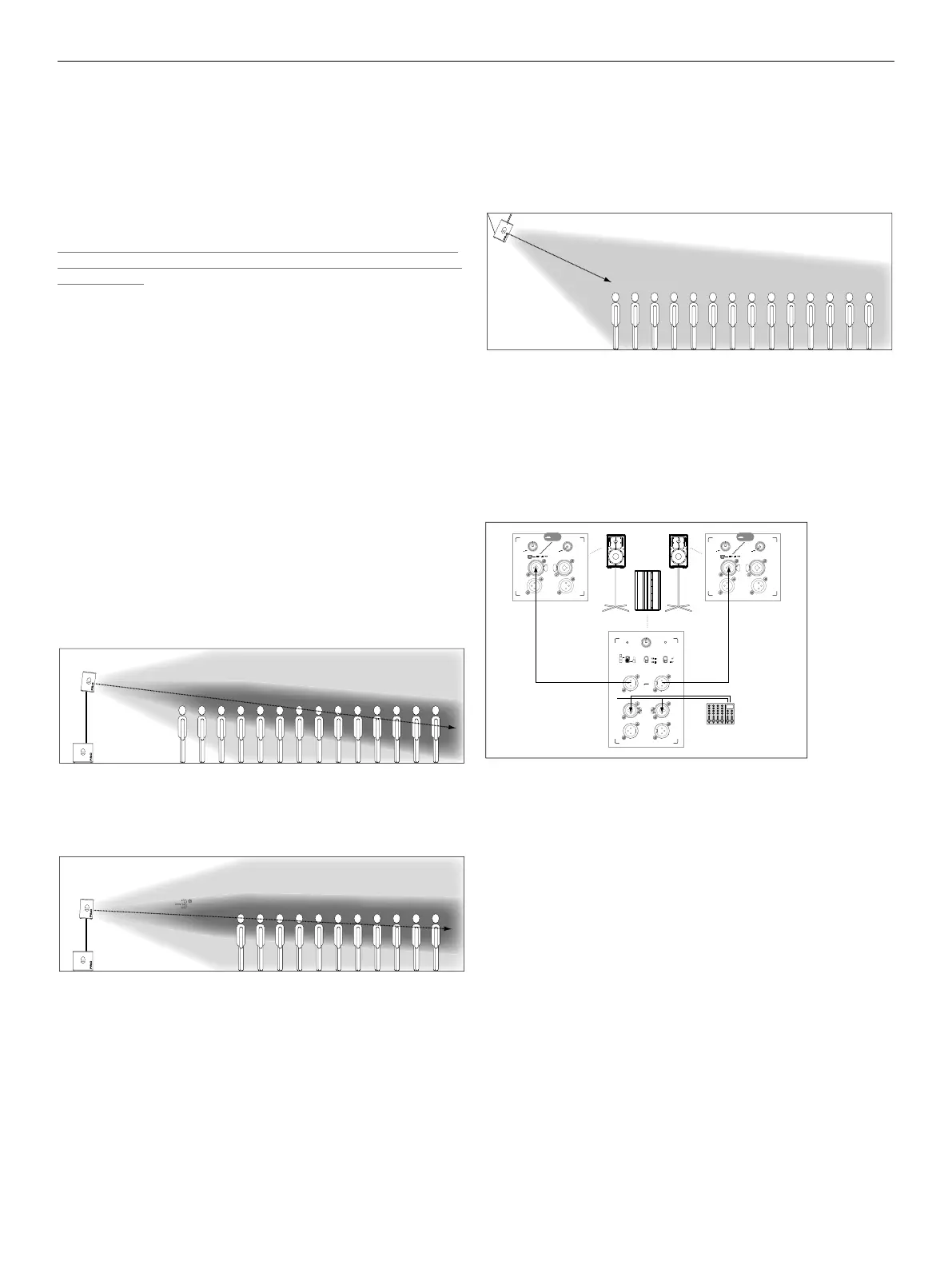

4 Ausrichtung
4.1 DuoTilt™ 3/7
Mit dem HK Audio DuoTilt 3/7 können die LINEAR 3 Lautsprecherboxen auf
einem Stativ, sowie einer Distanzstange vertikal ausgerichtet werden. Da-
durch können störende Refl exionen an der Decke vermieden bzw. verringert
werden. Beim Verwenden der vorderen Flanschö nung im DuoTilt beträgt
der Neigungswinkel 7°, bei der hinteren 3°.
Als Faustformel gilt: Bei einer Platzierung der Lautsprecherboxen in der
Nähe der Zuhörer und z.B. mittels Stativen erhöht auf der Bühne oder bei
sitzendem Publikum ist ein Anwinkeln von 7° ratsam. Somit ist eine homo-
genere Schallverteilung, insbesondere im Hochtonbereich, bis unmittelbar
vor die Lautsprecherboxen gewährleistet.
–7°
Soll eine größere Anzahl an Zuhörern beschallt werden, die sich weiter
entfernt von den Lautsprecherboxen befi nden, sollten Sie den 3°-Winkel
des DuoTilt nutzen.
–3°
In beiden Situationen kann über die Aufstellhöhe der Lautsprecherboxen
eine Reichweitenanpassung vorgenommen werden. Eine höhere Position,
bedeutet eine höhere Wurfweite.
4.2 Flugpunkte
Jedes LINEAR 3-Modell bietet drei eingelassene M8-Flugpunkte. Dies
ermöglicht die „gefl ogene“ Installation der Lautsprecherbox an Stahlseilen
oder Ketten mit einer Neigung von 0° bis max. 45°. Bestimmen Sie den
Grad der Neigung bei Befestigungen z.B. an einer Truss über den hinteren
Anschlagpunkt.
Wir empfehlen als Übergangspunkt zwischen Lautsprecherbox und Monta-
gematerial unsere sicheren AP-8 Anschlagpunkte.
5 Anwendungen
Anschussbeispiele zur Verkabelung fi nden Sie ab Seite 32.
Line
Line
Mic
Gain A
Input A
Thru A
Gain B
Input B
Thru B
+6 dB
0 dB
+6 dB
0 dB
Line
Line
Mic
Gain A
Input A
Thru A
Gain B
Input B
Thru B
+6 dB
0 dB
+6 dB
0 dB
RightLeft
L
Line Out
Mid/High
Input
LR
LR
R
Thru
Gain Bass
+6 dB–6 dB
0 dB
LimitPower
180°
0°
120 Hz
100 Hz
Configuration X-Over Bass Phase
