• L‘impostazione standard del controllo Gain è la posizione mezzogiorno
(+4dBu/centerclick 0 dB). Se usate il LINEAR 3 in combinazione con un
mixer, vi consigliamo di scegliere quest‘impostazione. Se volete collegare
un lettore CD o uno strumento elettronico, per esempio una tastiera,
potete regolare la sensibilità d‘ingresso col controllo Gain.
Attenzione! Prima di mettere la sensibilità d‘ingresso da «Line» su
«Mic», abbassate il controllo Gain completamente ruotandolo in senso
antiorario.
• Se si fanno presenti distorsioni o saturazioni, dovete ridurre il livello del
segnale proveniente dalla fonte di segnale.

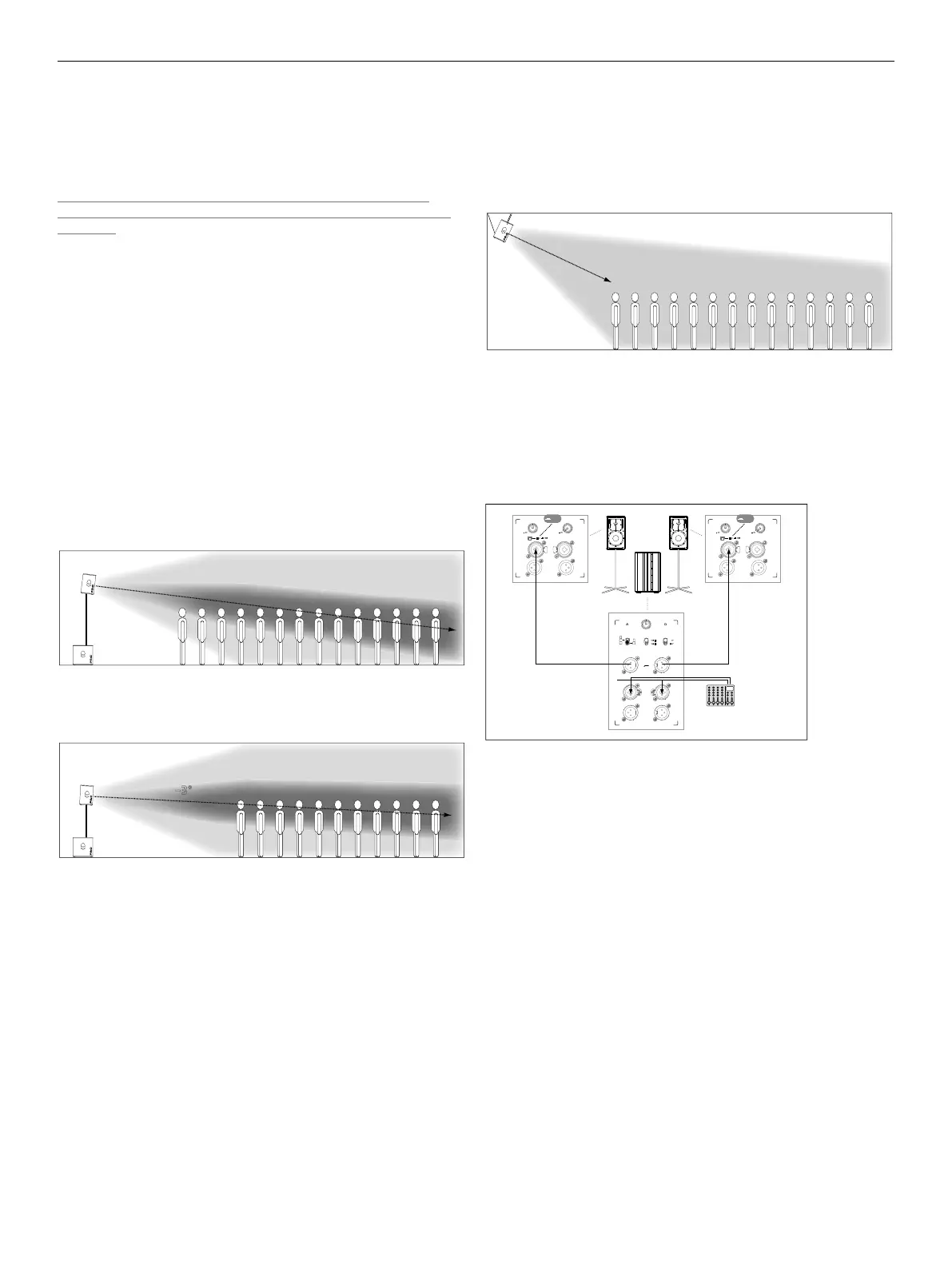

4 Orientazione
4.1 DuoTilt™ 3/7
Il Duo Tilt 3/7 di HK Audio vi permette di orientare i satelliti LINEAR 3
su uno stativo o un palo in direzione verticale per evitare o diminuire
indesiderate rifl essioni sonori della so tta. Con la fl angia anteriore del
DuoTilt, inclinate il di usore di 7°, con la fl angia posteriore di 3°.
Regola generale: Se i di usori sono montati su stativi posizionati sul
palcoscenico e si trovano vicino agli ascoltatori o se quest‘ultimi sono
seduti, vi consigliamo di usare l‘angolo di 7°. Questo provvede a una
dispersione acustica più omogenea, soprattutto delle frequenze alte.
–7°
Per la sonorizzazione di sale più grandi vi consigliamo di usare l‘angolo di 3°
del DuoTilt.
–3°
In entrambi situazioni potete regolare la portata dei di usori variando
l‘altezza dello stativo o palo. La portata cresce con l‘altezza.
4.2 Punti da rigging
Ciascun modello della serie LINEAR 3 è munito di tre punti da rigging M8
inseriti. Questo permette di montare i di usori sotto la so tta con angoli
d‘inclinazione fra 0° fi no a 45°, usando cavi d‘acciaio o catene. Potete
variare l‘angolo d‘inclinazione cambiando la lunghezza del cavo o della
catena fi ssato/fi ssata al punto da rigging posteriore.
Vi consigliamo di collegare i di usori alle catene o ai cavi usando i nostri
sicuri punti da ancoraggio AP-8.
5 Applicazioni
Troverete alcuni esempi di cablaggio a partire da pagina 32.
Line
Line
Mic
Gain A
Input A
Thru A
Gain B
Input B
Thru B
+6 dB
0 dB
+6 dB
0 dB
Line
Line
Mic
Gain A
Input A
Thru A
Gain B
Input B
Thru B
+6 dB
0 dB
+6 dB
0 dB
RightLeft
L
Line Out
Mid/High
Input
LR
LR
R
Thru
Gain Bass
+6 dB–6 dB
0 dB
LimitPower
180°
0°
120 Hz
100 Hz
Configuration X-Over Bass Phase
