Linear 5 1.0
22

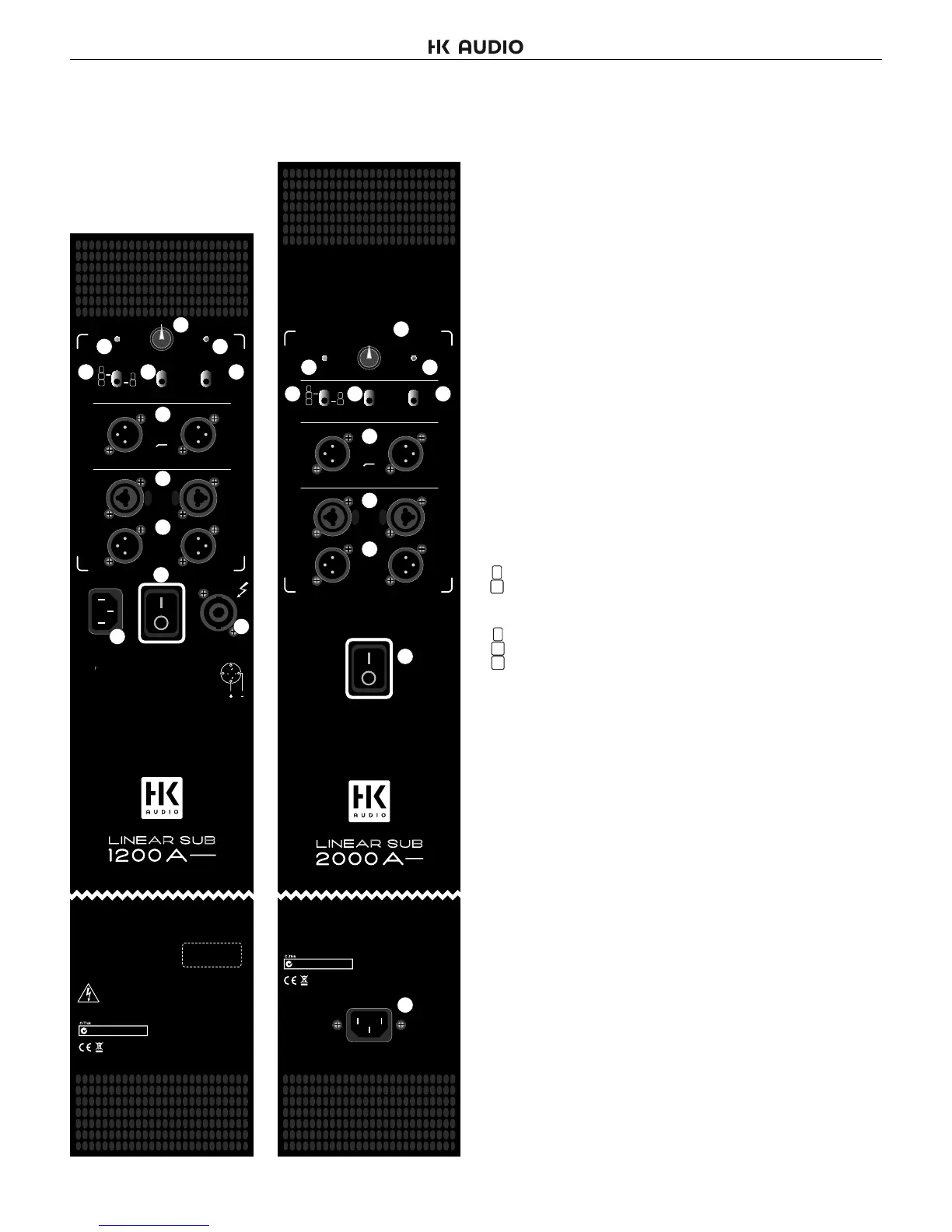

2 L SUB 1200 A / L SUB 2000 A
2.1 Commandes
1 Potentiomètre Gain Bass
Ce potentiomètre permet de régler le volume du subwoofer. En position
médiane (0 dB / clic central), le volume du caisson de basses est adapté
aux enceintes actives LINEAR de sorte qu’il procure une impression
d’homogénéité sonore grâce à l’équilibre basses/médiums-aigus. En
tournant le potentiomètre Gain Bass vers la gauche ou vers la droite,
vous pouvez, selon les besoins, réduire ou augmenter le volume sonore
du caisson de basses (plage de réglage: +/-6 dB).
2 DEL d‘alimentation
Cette DEL s‘allume en vert lorsque l‘interrupteur marche/arrêt est sur
«On» et qu‘une connexion secteur est présente.
3 DEL de limite
Cette DEL s‘allume en rouge lorsque le signal d‘entrée de l‘étage de
sortie est trop élevé ou qu‘un dysfonctionnement est présent. Si la DEL
s‘allume par intermittence, elle indique simplement l’intervention du
limiteur en cas de pic de niveau.
Attention! En revanche, si la DEL de limite reste rouge durablement
alors que l’appareil est en fonctionnement, c’est que le système
subit une surcharge. Vous devez alors absolument réduire le niveau
de signal! De même, si la DEL de limite reste allumée en rouge en
permanence alors qu’aucun signal audio n’est présent, c’est qu’il y a
dysfonctionnement.
4 Commutateur de confi guration
Ce commutateur permet d‘optimiser le sub actif LINEAR pour un
fonctionnement avec d‘autres produits de la série LINEAR.
Dans cette position, le sub actif LINEAR est optimisé pour une
utilisation avec un haut-parleur actif LINEAR.
Dans cette position, le commutateur assure l‘optimisation du
fonctionnement de deux sub actifs LINEAR et d‘un haut-parleur actif
LINEAR. Le commutateur permet alors de relever le niveau des deux
sorties Line Out Mid/High, ce qui permet d‘atteindre, en cas d‘utilisation
de deux subs actifs LINEAR (donc avec une augmentation du niveau
maximal de 6 dB), un différentiel de niveau équilibré entre caisson de
basses et satellites.
5 Commutateur X-Over Bass
Le commutateur X-Over permet de régler la fréquence de coupure
supérieure du diviseur de fréquence intégré du subwoofer actif LINEAR.
• L SUB 1200 A entre 110 Hz et 130Hz
• L SUB 2000 A entre 100 Hz et 120Hz
Celle-ci dépend des conditions imposées par la salle et du matériel
employé.
6 Commutateur de phase
Le commutateur de phase permet d‘adapter le sub actif LINEAR à
la position de phase des satellites raccordés (de 0° à 180°). En cas
d‘utilisation avec des satellites LINEAR5, il doit être ramené à 0°. En
cas d‘utilisation avec d‘autres haut-parleurs, il peut s‘avérer nécessaire,
dans certaines circonstances, de pousser la phase à 180°.
7 Sorties Line Out Mid/High L/R
Il s‘agit de deux douilles de sortie XLR (gauche/droite) symétrisées
électroniquement, prévues pour le raccordement de satellites actifs.
8 Entrées Input L/R
Douilles d’entrée XLR/jack combinées (gauche/droite) symétrisées
électroniquement, accueillant le signal musical.
Caution:
To reduce the risk
of electric shock,
grounding of the
center pin of this
plug must be
maintained.
130 Hz
LR
LR
LR
Line Out
Mid/High
Input
Thru
Speaker Out
to L Sub 1200
Power Limit
110 Hz
180°
0°
Configuration X-Over Bass Phase
Leave enough space for proper ventilation!
Made in Germany
+6 dB–6 dB
Gain Bass
Mains Power
Leave enough space
for proper ventilation!
linear sub
2
1
21
Caution:
To reduce the risk
of electric shock,
grounding of the
center pin of this
plug must be
maintained.
Caution: Risk of electric shock!
Do not open! Refer servicing to
qualified service personnel.
120 Hz
LR
LR
LR
Line Out
Mid/High
Input
Thru
Power
Power Limit
100 Hz
180°
0°
Configuration X-Over Bass
Phase
Leave enough space for proper ventilation!
Made in Germany
+6 dB–6 dB
0 dB
Gain Bass
Mains
Leave enough space
for proper ventilation!
Serial No.
linear sub
220-240 V~ 50-60 Hz
3 A rated current
220-240 V~
50-60 Hz
3,3 A rated current
1
1
2 3
4 5 6
7
8
9
2 3
4 5 6
7
8
9
10
10
11
11
12
