L.U.C.A.S XT Manual 2.1

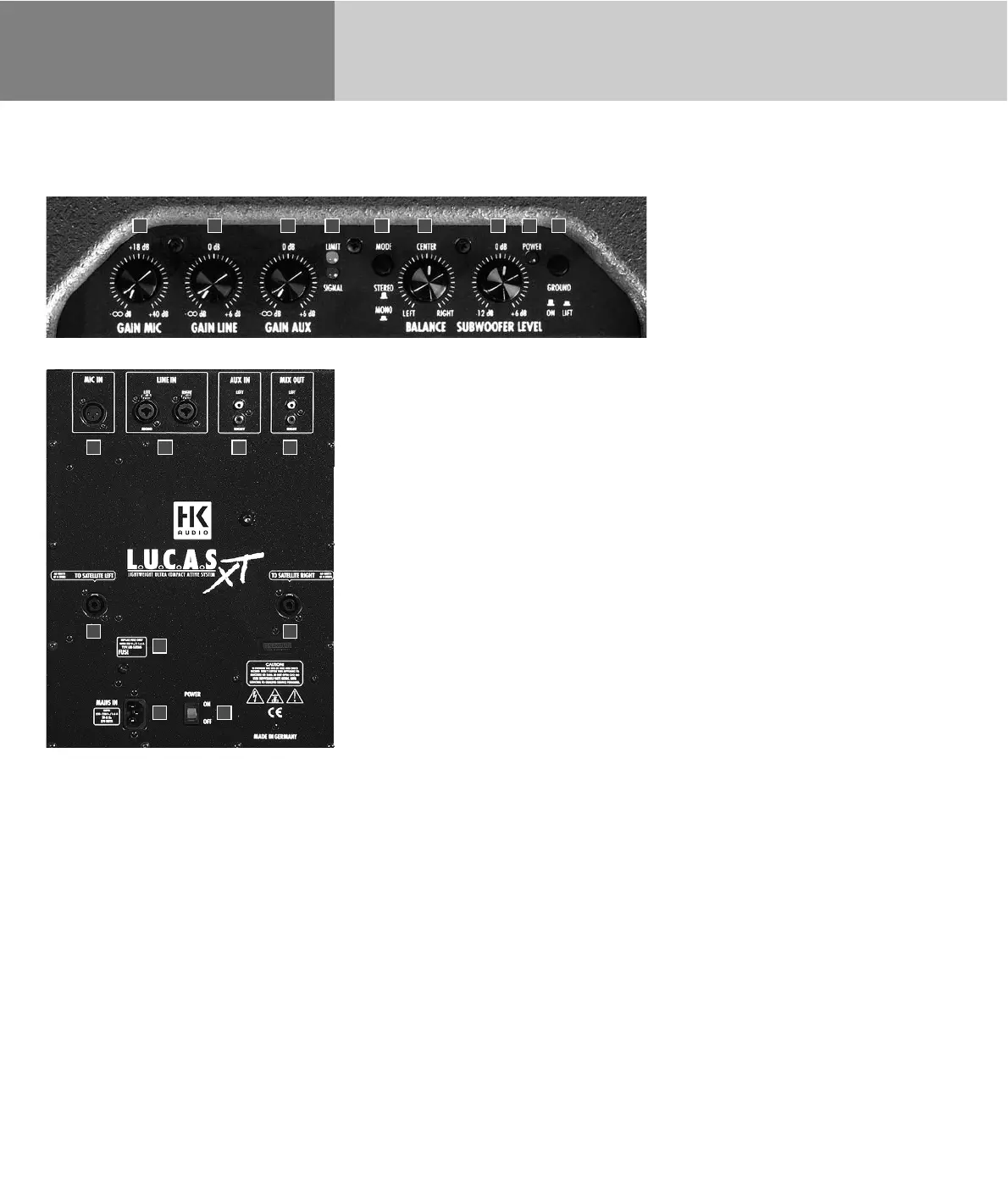

1. Les éléments de commande
du L.U.C.A.S
®
XT
1 Gain Mic
Ce potentiomètre assure l'adaptation du niveau du
micro.
Nota : Le micro ainsi que l'entrée Line et Aux In sont
réglables indépendamment l'un de l'autre et peuvent
être par conséquent mélangés.
2 Gain Line
Ce potentiomètre assure l'adaptation de l'étage de
puissance au niveau du signal d'entrée – ceci permet
d'éviter les distorsions au cas où le signal d'entrée
serait trop élevé.
3 Gain Aux
Ce potentiomètre assure l'adaptation de l'étage de
puissance au niveau du signal d'entrée – ceci permet
d'éviter les distorsions au cas où le signal d'entrée
serait trop élevé.
4 LED d’etat du Limiteur
Ces LED à deux couleurs indiquent l'état des limi-
teurs multibande (MultiBand Limiter) (vert = signal,
les limiteurs ne fonctionnent pas encore / jaune
s'allume de temps en temps = les limiteurs fonction-
nent brièvement / continu jaune = les limiteurs
fonctionnent sans interruption).
5 Mode
Si seulement un signal d'entrée est disponible,
reliez-le à l'entrée de gauche de la Line In ou Aux In.
Appuyez l'interrupteur Mode sur Mono. Dès à présent,
le signal d'entrée (mono) peut être restitué sur les
deux trajets de signal (à gauche et à droite).
6 Balance
Ce potentiomètre vous permet de régler le rapport de
volume sonore entre le canal de gauche et de droite.
7 Subwoofer Level
Ce potentiomètre permet d'adapter le volume sonore
du caisson de basses.
8 LED Power On
Cette LED est allumée si l'interrupteur principal
Power (cf. au dos) est positionné sur On et si le
système est sous tension.
9 Ground
Commutateur Ground-Lift pour la séparation du signal
et du boîtier en cas de problèmes de ronflements.
A l'état enfoncé, la masse du signal BF est séparée
de la masse du boîtier.
Attention : Ne collez jamais la terre de la fiche secteur
– Danger de mort !
10 Mic In
Connecteur femelle d'entrée XLR symétrisée électro-
niquement pour le raccordement direct d'un micro.
(pin 1 = Ground, 2 = +, 3 = -).
11 Line In Left/Right
Connecteur femelle d'entrée symétrisée électronique
pour le signal de la table de mixage (pin 1= Ground,
2= +, 3= -). Il est également possible d'utiliser un
câble avec jack stéréo (pointe = +, Ring = -,
Shield = Ground).
12 Aux In
Prise cinch d'entrée pour la table de mixage (DJ) /
signal de lecteur de CD.
13 Mix Out
Sortie de mixage pour transmission des signaux
Line, Aux In et Mic In, p. ex. à un magnétophone
(Tape Deck), MD Recorder ou à un système
L.U.C.A.S
®
XT supplémentaire.
14 To Satellite Left/ Right
Reliez les connecteurs femelles de sortie Speakon
®
aux satellites L.U.C.A.S
®
XT.
15 FUSE
Fusible secteur. En cas de dérangements, le fusible
coupe le L.U.C.A.S
®
XT du secteur et le protège con-
tre les détériorations. Ne remplacez le fusible que
par des fusibles de même type et de même valeur.
1 2 3 4 5 6 7 8 9
10 11 12 13
14
15
16 17
14
