NL
71
03 Montage
Voor de inbouwplanning
van de whirlpool dienen
de volgende instructies
geheel en volledig
opgevolgd te worden!
Vóór de installatie en
bestelling van het gehele
systeem dient te allen
tijden een uitvoerige
planning en ontwerp
conform de specifi eke
omstandigheden
uitgevoerd te worden.

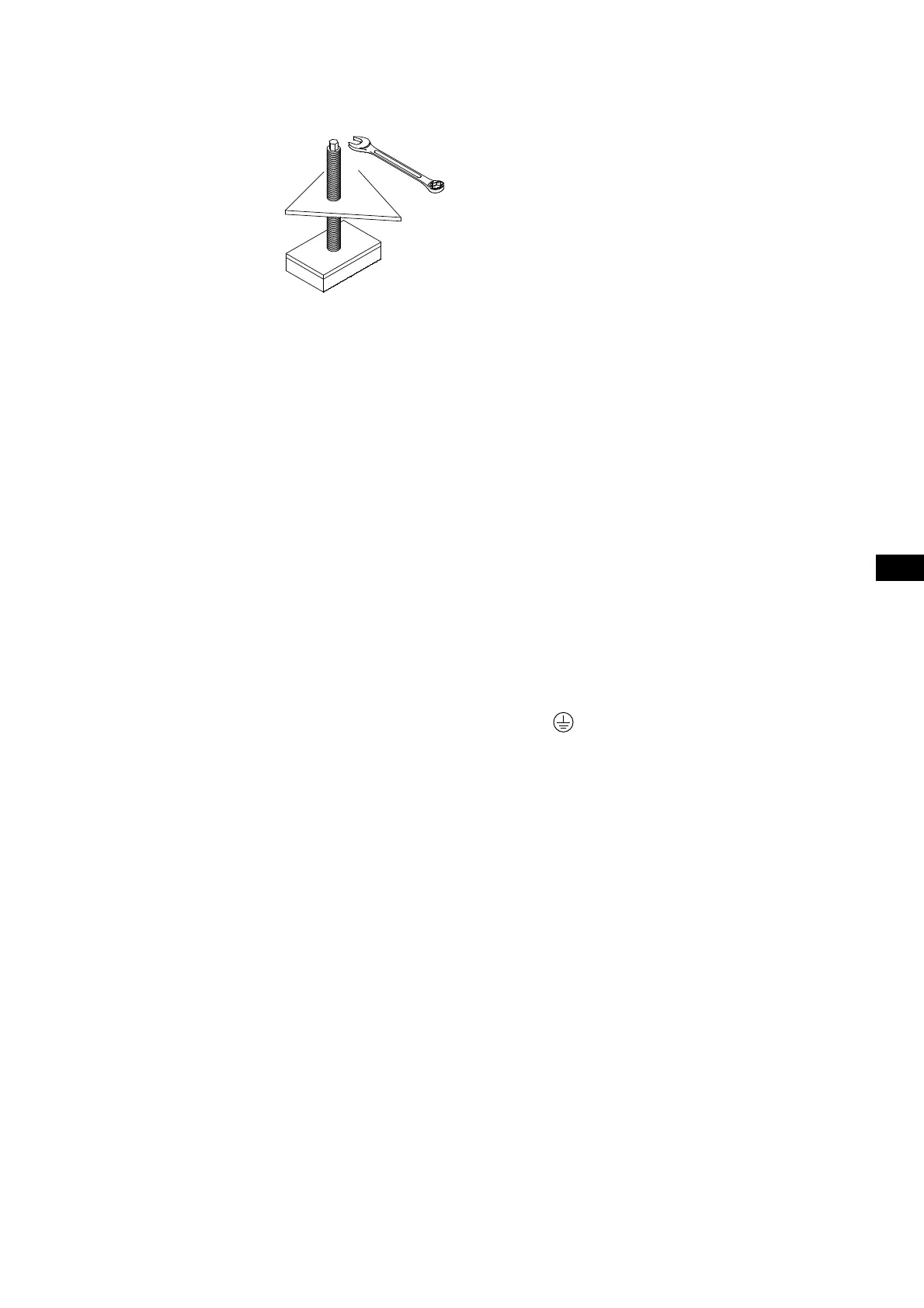

Monteer de whirlpool met behulp van de bijbehorende
verstelbare poten en stel het bad met een waterpas af.
03.01 Opstellingsplaats
■ De whirlpools van Hoesch zijn geschikt voor gebruik
in de buitenlucht en in afgesloten ruimtes.
■ De rand van het bad moet zich boven de bovenkant
van de bodem bevinden.
■ De ondergrond moet vlak en stabiel zijn. Houd
rekening met het totale gewicht van het toestel tijdens
het gebruik; zie punt 2.
■ De gebruiker moet zelf een inspectieluik voor dit
model voorzien (zie de schets van het bad). Zorg
bij de bekleding van het bad voor een luchtuitlaat
van min. 400 cm
3
.
■ Bij een montage binnenshuis moet de betreffende
ruimte worden geventileerd en de juiste afmetingen
hebben. Zorg ervoor dat de lucht in de ruimte waarin
het apparaat is geplaatst kan worden ontvochtigd.
■ Bij de inbouwplanning moet u rekening houden met
een bodemafvoer op de daarvoor bestemde plaats
(min. DN 50) om voor een extra bescherming bij
het leeg laten lopen of het overlopen van het bad te
zorgen.
■ Het wordt aanbevolen een bodemafvoer te installeren
en deze te koppelen aan de riolering.
■ De afvoer moet worden beschermd tegen uitdroging.
03.02 Watervoorzieningssysteem
Waterafvoer.
■ De aansluiting voor de afvoer/overloop moet onder de
whirlpool geplaatst worden. Waterafvoer minimaal DN
50. (Afvoerleiding, buitendiameter 63mm)
■ De aansluiting moet via de sifon met het afvoerkanaal
verbonden worden. (bijv. Geberit 152.040.16.1)
■ De sifon (min. DN50) moet bij de inbouwplanning
zodanig geplaatst worden dat de elektrische kabels
beschermd worden tegen eventuele lekken.
In het geval dat meerdere whirlpools gelijktijdig
gebruikt worden, moet u rekening houden met
de respectievelijke diameter van het volledige
afvoersysteem. Het afvoersysteem moet geventileerd
worden.
Waterafvoer via elektrisch bediende kogelkraan 15W,
230V, 50Hz. Jaloezieschakelaar ter plaatse aanbrengen.
Toevoerleiding van afvoerventiel moet 4 x 1,5 mm
2
zijn.
03.03 Elektrische installatie
Whirlpools van Hoesch zijn ontwikkeld voor particulier
gebruik en voldoen aan de overeenkomstige DIN/ EN-
normen. Een uitzondering hierop vormt het gebruik voor
medische doeleinden.
⚠
Aanwijzing:
alle elektrowerkzaamheden moeten worden
uitgevoerd door vakkundige elektromonteurs
vlg. de geldende DIN/EN, kenmerkende
nationale voorschriften en plaatselijke
stroomvoorschriften!
Het whirlpoolsysteem is ontworpen voor een wisselspanning
van 230 V/AC, 50Hz, 5kW. Het whirlsysteem dient door een
afzonderlijke stroomkring van stroom voorzien te worden en
in overeenstemming met het nominale uitgangsvermogen
met een zekering 32 A beveiligd te worden conform de
gegevens op het typeplaatje. Geen andere stroomverbruiker
op deze zekering aansluiten. Volgens de geldende
voorschriften moeten whirlpools als elektrische apparaten
van klasse I altijd met een tweepolige scheidingsschakelaar
op het elektriciteitsnet worden aangesloten. Om
veiligheidsredenen mag de verbindingskabel van de
whirlpool alleen op het stroomnet worden aangesloten met
een elektrische verbindingsstekker, die is beveiligd met een
overstroomschakelaar en een aardlekschakelaar (RCD)
met een nominale spanning van 30 mA. Daardoor wordt
de installatie met alle polen van het stroomnet gescheiden,
met een contactopeningsafstand van ten minste 3 mm. De
aardlekschakelaar moet ten minste één keer per maand
worden gecontroleerd. Als het systeem niet wordt gebruikt,
wordt het aanbevolen om de verbinding van de whirlpool met
het stroomnet via de hoofd-/aardlekschakelaar te verbreken.
De minimale dwarsdoorsnede van de verbindingskabel
van de whirlpool bedraagt 3 x 4 mm² (lengte l = 2 m). Een
vaste stroomaansluiting voor de whirlpool moet worden
voorbereid in zone I (de eenheid bevindt zich onder de kuip).
Bovendien moet er een vereffeningsaansluiting beschikbaar
zijn. Aan de whirlpool wordt een gemarkeerd klemsysteem
aangebracht
, waarop een vereffeningskabel van 4 mm²
moet worden aangesloten.
De door de monteur uitgevoerde aansluiting moet
uitgevoerd worden met een spatwaterdichte aansluitdoos
(IP 65, ten minste 30 cm boven de vloer onder de whirlpool).
Bij het installeren van een whirlpool moet rekening worden
gehouden met de onderdelen die actieve elementen
bevatten (met uitzondering van elementen met een veilige
laagspanning; d.w.z. een maximale spanning van 12 V),
omdat deze niet toegankelijk mogen zijn voor personen die
zich in de whirlpool bevinden.
Op de garantiekaart moet met een handtekening en stempel
van de geautoriseerde persoon worden aangegeven dat de
whirlpool een stroomaansluiting heeft. Deze kaart geldt als
garantiebewijs.
