1.5 Maschinenübersicht

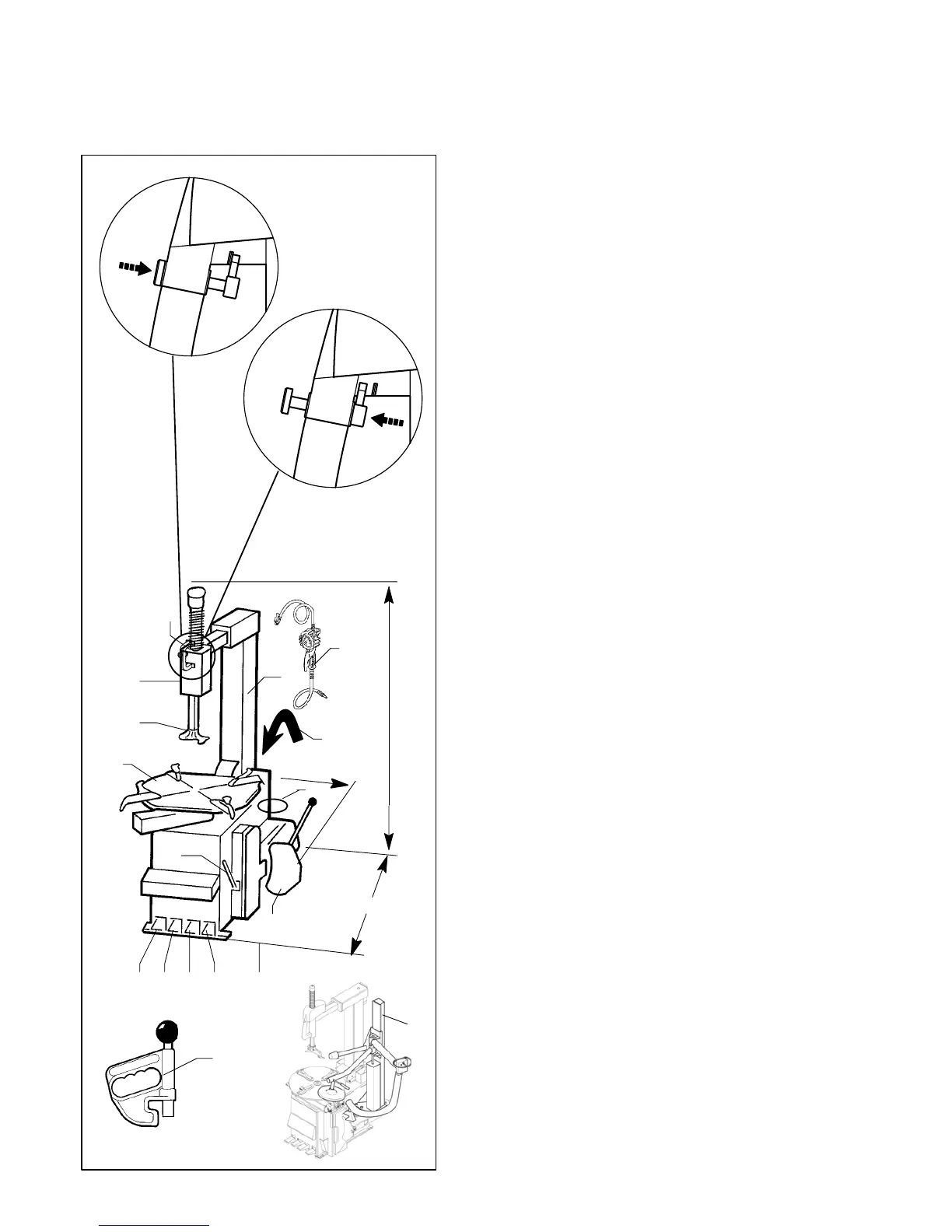

Bild 1 Maschinenübersicht mit Funktionselementen
1 Montierkopf, höhenverstellbar
2 Führungsgriff mit Drucktaster (vergrößerte Darstellung)
zur Arretierung des Montierkopfes an der Felge
3 Montierarm, horizontal verschiebbar
4 Montiersäule, manuell kippbar
5 Spannteller mit Spannklauen
6 Montiereisen
7 Schaltpedal – Entriegelung für Kippbewegung der Montier-
säule nach hinten
8 Schaltpedal – Spannklauenbewegung
9 Schaltpedal – Abdrückeinrichtung
10 Schaltpedal – Drehbewegung Spannteller
11 Maschinenabmessungen
12 Reifenabdrücker
13 Handfüllmesser
14 Halter für Montagepastengefäß
15 Wulstniederhalter (Sonderzubehör)
16 easymont pro–pro – pneumatische Montagehilfe (nach-
rüstbares Sonderzubehör)
17 An der Maschinenrückseite die Anschlussverschraubung
für den Handfüllmesser
Als Sonderzubehör stehen zum schonenden Spannen von
Leichtmetallfelgen sowie zum schonenden Demontieren und
Montieren von Reifen auf Leichtmetallfelgen eine ganze Reihe
von Kunststoffteilen zur Verfügung.
