Aufstellen und Anschließen der Maschine
2
3
4
2. Aufstellen und Anschließen
Generell sind bei Aufstellarbeiten die diesbezüglichen Un-
fallverhütungsvorschriften (UVV) zu beachten.
2.1 Aufstellen
Die Reifenmontiermaschine ist auf jedem betonierten oder mit
ähnlich festem Bodenbelag ausgestatteten Boden aufzustel-
len.
Bei der Wahl des Aufstellortes sind außer der Bodenbeschaf-
fenheit die Richtlinien und Hinweise der Unfallverhütungsvor-
schrift sowie der Arbeitsstättenverordnung zu beachten.
Bei Aufstellung auf Etagendecken ist deren ausreichende
Tragfähigkeit zu prüfen. Generell ist zu empfehlen, bei Aufstel-
lung auf Etagendecken einen Bausachverständigen zur Begut-
achtung hinzuzuziehen.
In Bild 1 und in Kapitel 11. Technische Daten sind die Maschi-
nenabmessungen angegeben.
2.2 Montage der Montiersäule
Bei der Lieferung ist die Montiersäule der Maschine demontiert
beigestellt und muss am Aufstellort montiert werden, wie in Bild
2 bis 6 und nachfolgender Beschreibung vorgegeben.

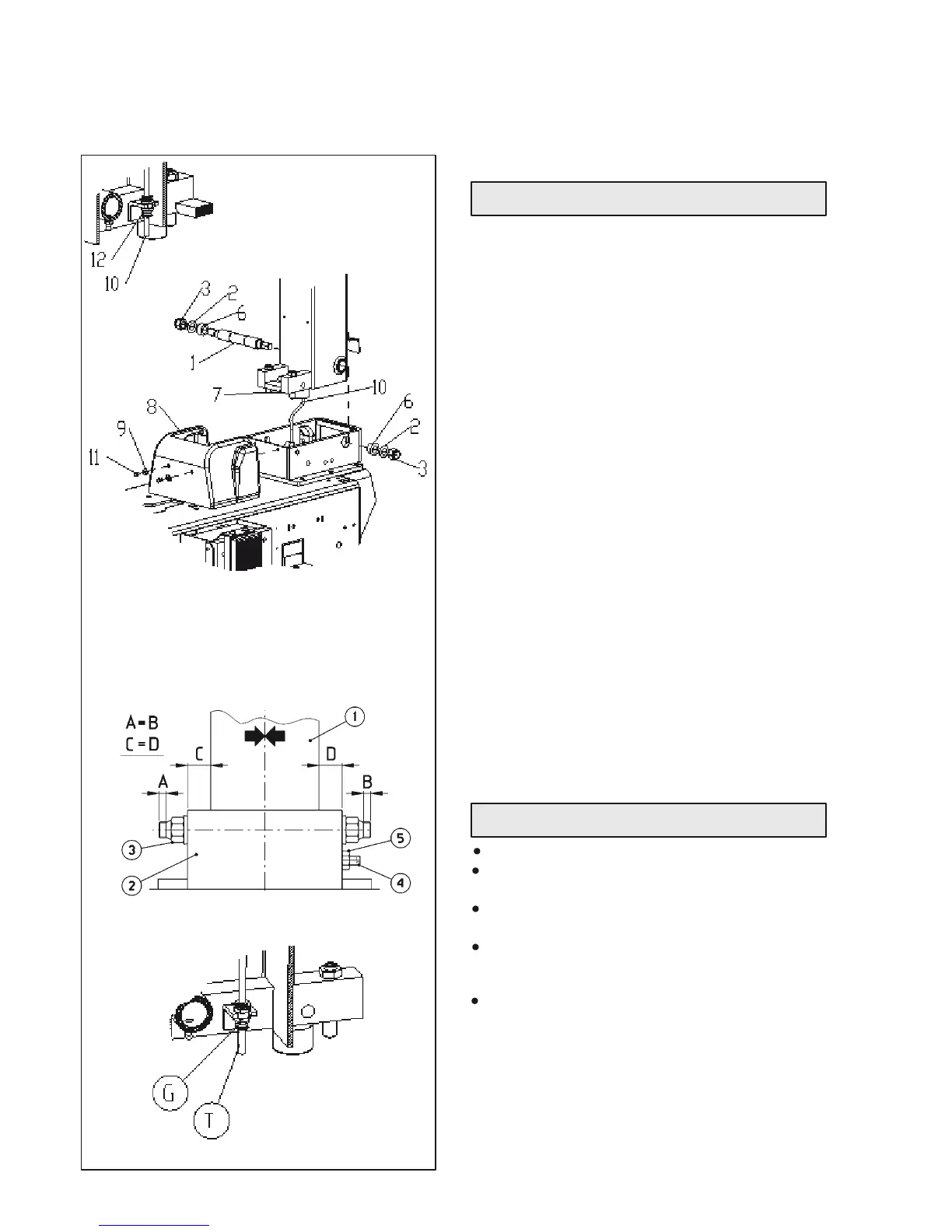

Bild 2 Montage von Montiersäule und Wartungseinheit
1 Lagerbolzen
2 Scheibe
3 Mutter
4 Wartungseinheit
5 Luftleitung von Wartungseinheit
6 Buchse
7 Justierschraube
8 Abdeckung
9 Scheibe
10 Anschlussleitung Ständer
Schraube
12 Anschluss Ständersockel
Schraubenmuttern (Bild 2, Pos. 3) fest anziehen, um ein Lö-
sen der Montiersäule vom Gehäuse zu verhindern.
Die Befestigungsschraube des Gehäuseseitenbleches
lösen und das Seitenblech abnehmen.
Vor der Montage Lagerstellen und Lagerbolzen einfet-
ten.
Montiersäule auf das Gehäuse setzen, die Leitung
“T” an den Anschluss “G” des Ständersockels anschlie-
ßen (Fig. 4)
Die Montiersäule mit Lagerbolzen, Buchse und Mutter
(Bild 2, Pos. 1, 6 ,3) montieren und senkrecht ausrichten.
Ist dies nicht der Fall, die Justierschrauben (Bild 2, Pos.
7) entsprechend einstellen.
Beim Festschrauben der Mutter (Bild 3, Pos. 3) darauf
achten, dass kein Axialspiel vorhanden ist, aber gleich-
zeitig der Schwenkvorgang nicht blockiert wird. Die Ein-
stellschraube (Bild 3, Pos. 4) anziehen, bis sie das Ge-
häuse (Bild 3, Pos. 2) berührt und dann die Kontermutter
(Bild 3, Pos. 5) festziehen.
11
die Leitung 10 an den Anschluss 12.
