2.3 Montage des Abdrückers

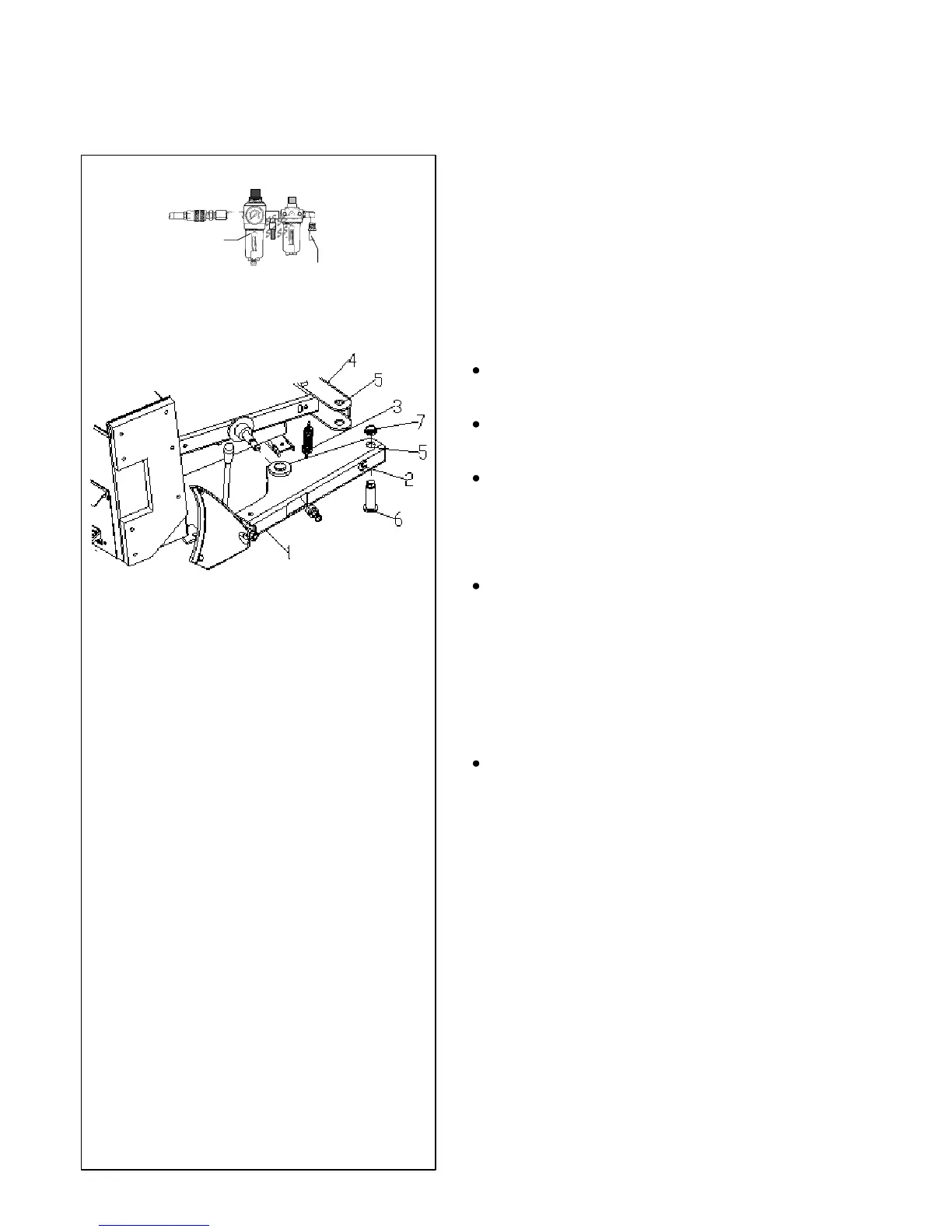

Bild 7 Montage des Abdrückers
1 Abdrücker
2 Haken
3 Feder
4 Abdrückerhalterung
5 Bohrungen an Abdrücker und Halterung
6 Stift
7 Selbstsichernde Überwurfmutter
Den Abdrücker (Bild 7, Pos. 1) in die Halterung (Pos. 4)
einsetzen. Die Bohrungen (Pos. 5) von Abdrücker und
Halterung müssen fluchten.
Den Stift (Pos. 6) leicht einölen. Den Abdrücker mit Stift
(Pos. 6) und Selbstsichernde Überwurfmutter (Pos. 7) in
der Halterung befestigen.
Die Feder (Pos. 3) am Haken des Rahmens und am Ha-
ken (Pos. 2) des Abdrückers einhängen.
2.4 Anschließen des Handfüllmessers
Den Handfüllmesser an den Druckluftausgang (Bild 1,
Pos. 13) anschließen.
2.5 Anschließen der Reifenfüllanlage ”omega-jet”
(Sonderzubehör)
Zum leichteren Füllen (Aufpumpen) schlauchloser Reifen kann
auf Wunsch die Reifenmontiermaschine mit einer Reifenfüllan-
lage ”omega-jet” ausgerüstet bzw. nachgerüstet werden.
Den Reifenfüller über eine Druckluftschlauch mit 8 mm
lichter Weite gemäß Pneumatikplan (siehe Kapitel 12.)
anschließen.
Der Versorgungsdruck beträgt 10 – 15 bar. Er darf 15 bar
nicht überschreiten.
