BA monty 2300
Aufstellen und Anschließen der Maschine
Â
Â
1
2
3
4
8
9
5
1234
6
7
8
9
2.8 Funktionsprüfung nach dem Anschließen
Alle elektrischen Anschluss- und Umklemmarbeiten dürfen
nur von einer Elektrofachkraft unter Berücksichtigung der
Vorschriften des VDE und/oder des zuständigen Energie-
Versorgungsunternehmens vorgenommen werden.

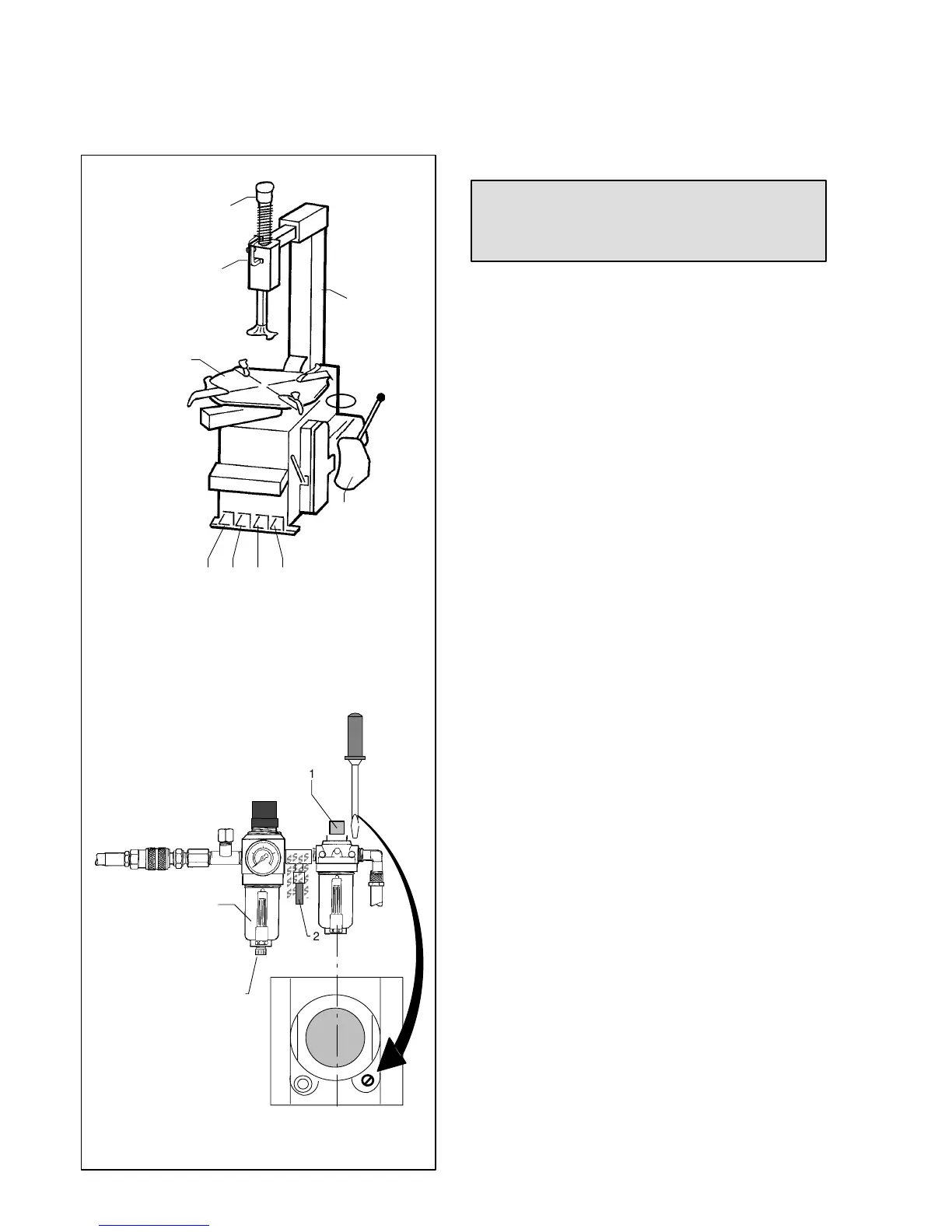

D Das Pedal (Bild 8, Pos. 4) nach unten drücken.
Der Spannteller (Bild 8, Pos. 5) muss sich im Uhrzeiger-
sinn drehen.
D Das Pedal wieder nach oben ziehen.
Der Spannteller muss sich gegen den Uhrzeigersinn
drehen.
Ist die Drehrichtung falsch:
D Phasenleiter auf dem Dreiphasenstecker tauschen.
D Das Pedal (Bild 8, Pos. 1) zur Entriegelung der Montier-
säule durchtreten, und die Montiersäule (Bild 8, Pos. 7)
manuell nach hinten kippen.
Die Montiersäule per Hand wieder in Arbeitsposition
nach vorne kippen.
D Sechskant (Bild 8, Pos. 9) nach unten drücken und
Drucktaster (Bild 8, Pos. 8) zur Arretierung betätigen.
Sechskant muss verriegeln. Drucktaster zum Entriegeln
betätigen.
D Den Abdrückarm (Bild 8, Pos. 6) von Hand öffnen und
das Abdrückpedal (Bild 8, Pos. 3) durchtreten.
Die Abdrückschaufel muss sich schließen.
D Das Pedal (Bild 8, Pos. 2) durchtreten.
Die vier Spannklauen müssen sich öffnen.
D Das Spanntellerpedal erneut durchtreten.
Die Spannklauen müssen sich schließen.
D Das Schaltpedal (Bild 8, Pos. 2) dosiert bis in Schaltweg-
mittelstellung niedertreten. Wird das Schaltpedal losge-
lassen, bleiben die Spannklauen in der erreichten Positi-
on stehen.
D Die Dichtigkeit der Luftanschlüsse und -verbindungen
prüfen.
D Ölzufuhr für den Ölnebelschmierer (Bild 9) so einstellen,
dass bei jedem zweiten oder dritten Betätigen der Pe-
dale (Bild 8, Pos. 2 und 3) ein Tropfen Öl in das Schaug-
las fällt.
Hierzu die Stellschraube des Ölers mit einem Schrau-
bendreher einstellen (Bild 9, Pos. 1).
D Die Abdeckung des Säulenfußes (Bild 2, Pos. 8) mit
Scheibe und Schraube (Bild 2, Pos. 9, 11) montieren.
D Das Gehäuseseitenblech anbringen.
