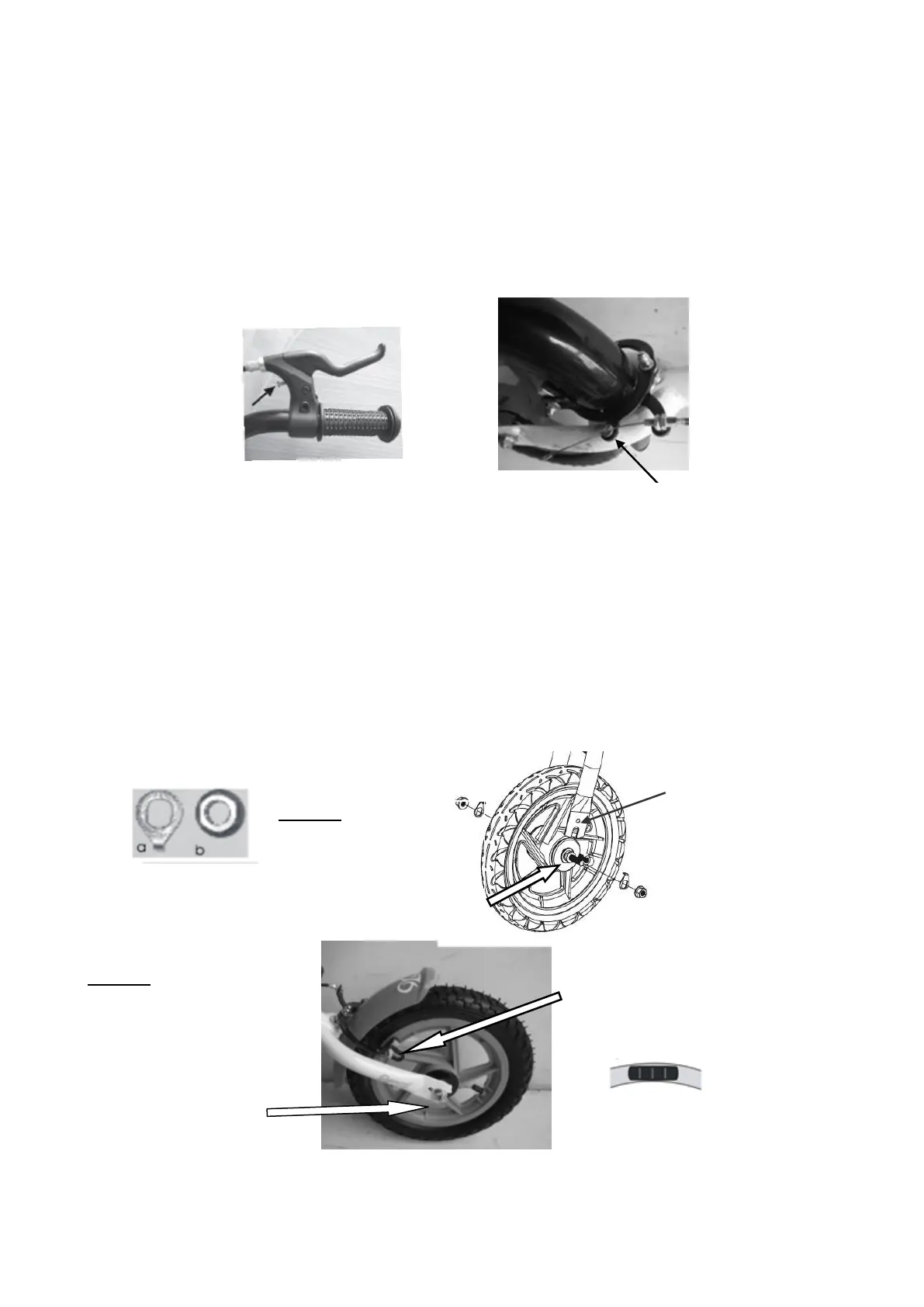

Beim Bremsen muss der Bremsbelag mit seiner ganzen Oberfläche gegen die Felge scheuern. Die
Ankerbolzenmutter (Abb. 4) auf der rechten Seite der Bremse festziehen oder lockern, falls notwendig,
ziehen Sie den Bremsseilzug durch das Ankerbolzenloch bis der innere Bremsseilzug keine Lose
aufweist, ziehen Sie die Ankerbolzenmutter an. Stellen Sie sicher, dass der Bremsseilzug durch
den Ankerbolzen sicher gesperrt ist und dass der Gummiblock parallel zur Felge in einem
Abstand von 1,5 - 2 mm liegt. Ziehen Sie den Bremshebel fest an und lassen Sie ihn mehrmals los,
drehen Sie das Rad, achten Sie darauf, dass das Rad nicht unrund läuft.
Abb.4
ZUSAMMENBAU RÄDER
ZUSAMMENBAU RÄDER
Vorder- und Hinterräder haben dieselbe Grösse. Benutzen Sie 2 Ringschlüssel die der Größe der
Muttern entsprechen. Setzen Sie das Rad in die Radgabel und schieben Sie das Sicherungsblech
(Abb.1 a) in das kleine Loch. Vor dem Einsetzen des Hinterrads lösen Sie den Bremsseilzug, um die
Felgenbremse zu lösen. Ziehen Sie die Radmuttern fest (Abb.1 b). Die Radachse muss parallel zur
Längsachse eines Rahmens sein.
Abb. 5 a b
Hinweis: Zum Auseinandernehmen gehen Sie in umgekehrter Reihenfolge vor.
Vorderrad:
In die Achsenschlitze einsetzen.
Das Sicherungsblech (a)
einbauen. Die Achsmutter (b)
einbauen.
Ziehen Sie die Mutter mit dem
Schraubenschlüssel fest.
Vorderrad:
In die Achsenschlitze
einsetzen.
Das Sicherungsblech (a)
einbauen. Die Achsmutter (b)
einbauen.
Ziehen Sie die Mutter mit dem
Schraubenschlüssel fest.
Achten Sie beim Radeinbau darauf,
dass der Bremsgummibelag parallel
zur Radfelge ist.
Halten Sie das Gummikissen parallel
zur Felge in einem Abstand von 1,5 –
2 mm.
