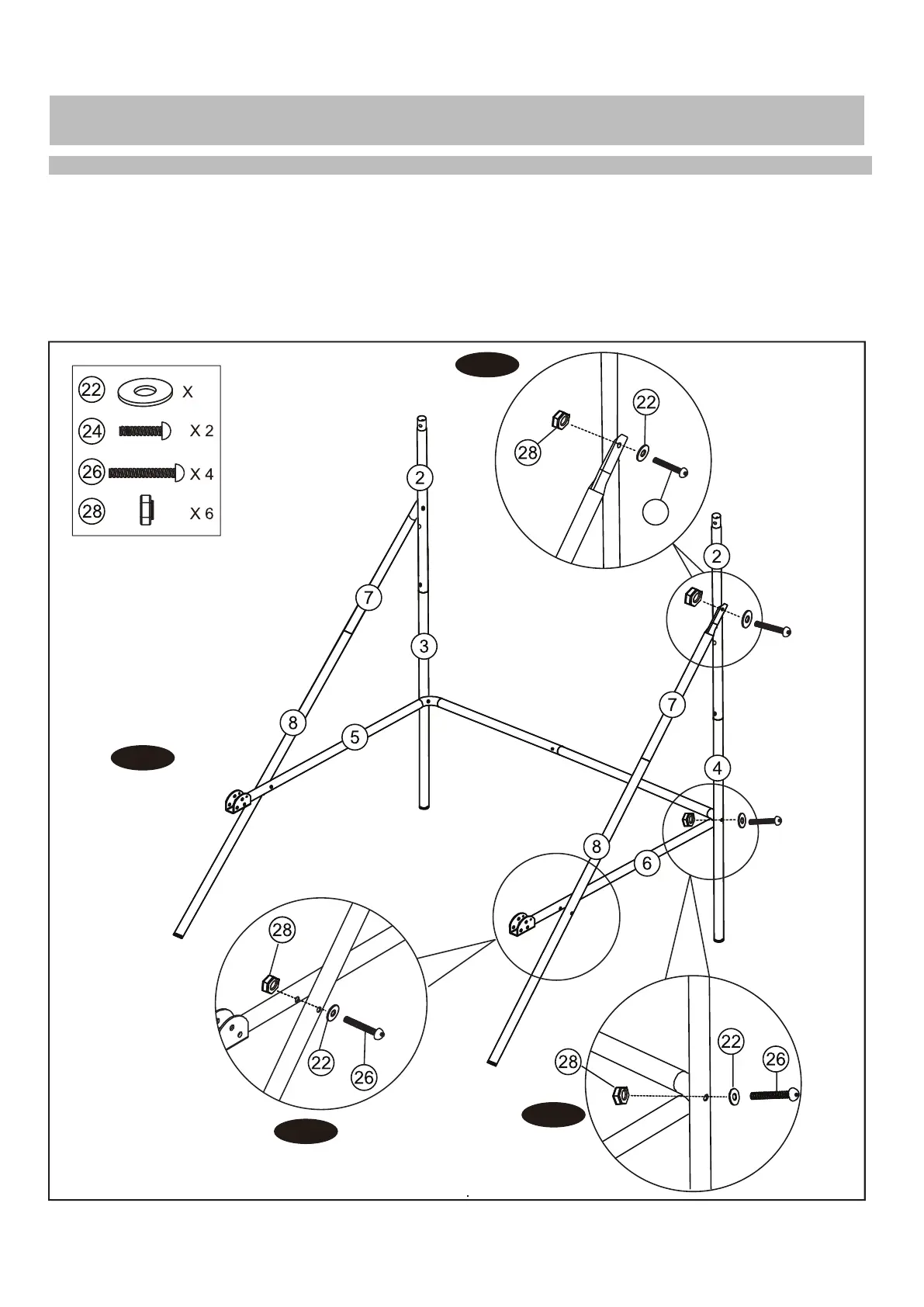

4.Ligar os tubos 5 e 6 aos tubos 3 e 4 usando os parafusos (26), anilhas (22) e porcas (28). Em
seguida, ligar os tubos 5 e 6 ao tubo 8 usando os parafusos (28), anilhas (22) e porcas (28), como
mostra a figura 4, 4A e 4B.
5.Fixar os tubos 7 e 8 ao tubo 2 utilizando os parafusos (24), anilhas (22) e porcas (28), como
mostra a Figura 4C. Repetir este passo para instalar o outro lado. NOTA: Certifique-se de que a
mola de fecho está virada para baixo.
24
6
INSTRUÇÕES DE MONTAGEM (CONT.)
Figura 4C
Figura 4
Figura 4B
Figura 4A
-34-
