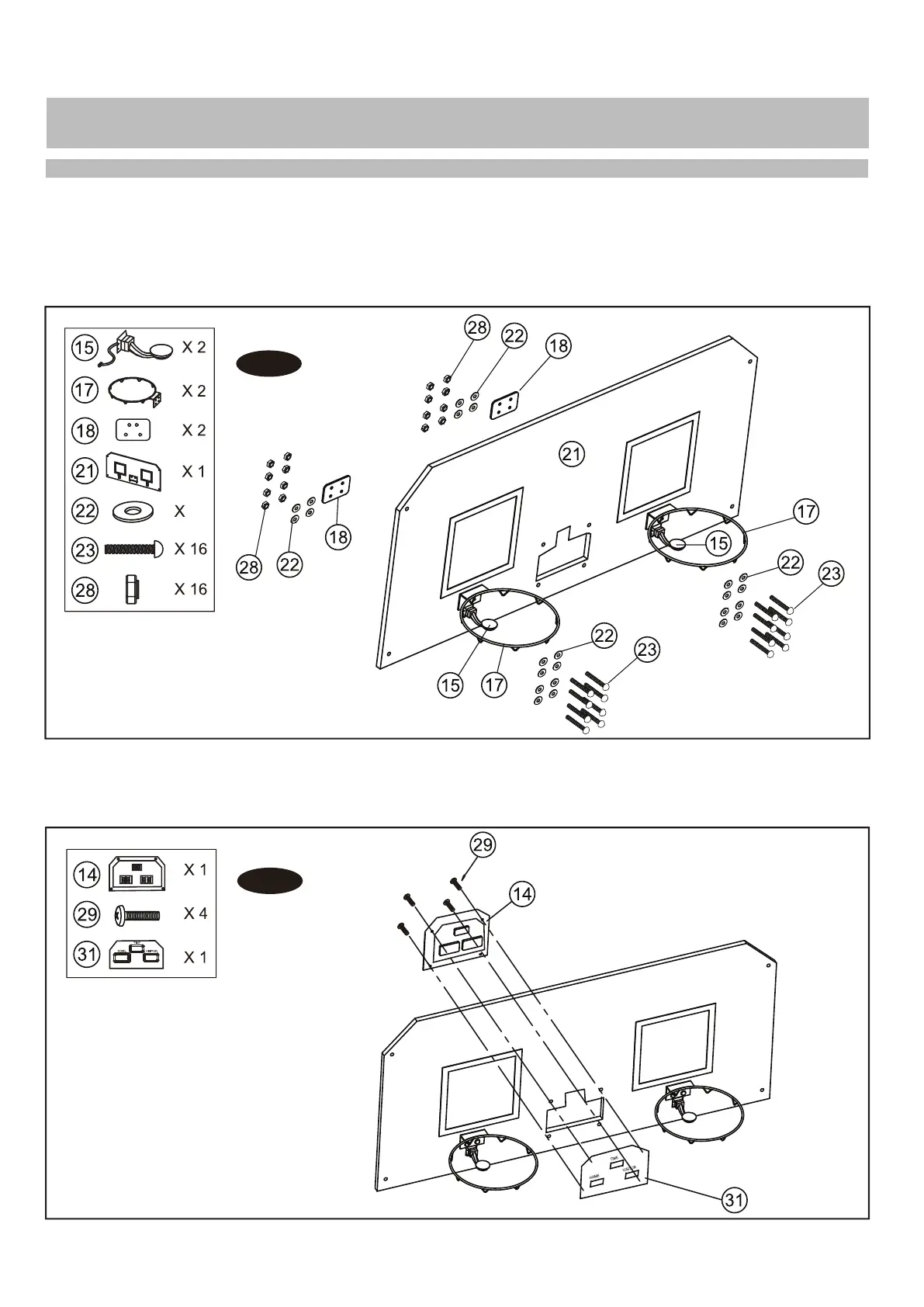

Figura 7
9.Ligar o cesto (17) e as placas de suporte do cesto (18) à placa (21) utilizando os parafusos (23),
anilhas (22) e porcas (28). Ligar os sensores do interruptor (15) à placa (21) usando os parafusos (23),
anilhas (22) e porcas (28).
NOTA: Certifique-se de utilizar as anilhas para ambos os lados do tabuleiro, como mostra a Figura 7.
Figura 8
10.Fixar a placa frontal do placar electrónico (31) à frente do placar, depois ligá-lo ao placar
electrónico (14) fixando-o com os parafusos (29), como mostra a Figura 8.
24
INSTRUÇÕES DE MONTAGEM (CONT.)
Figura 7
Figura 8
-37-
