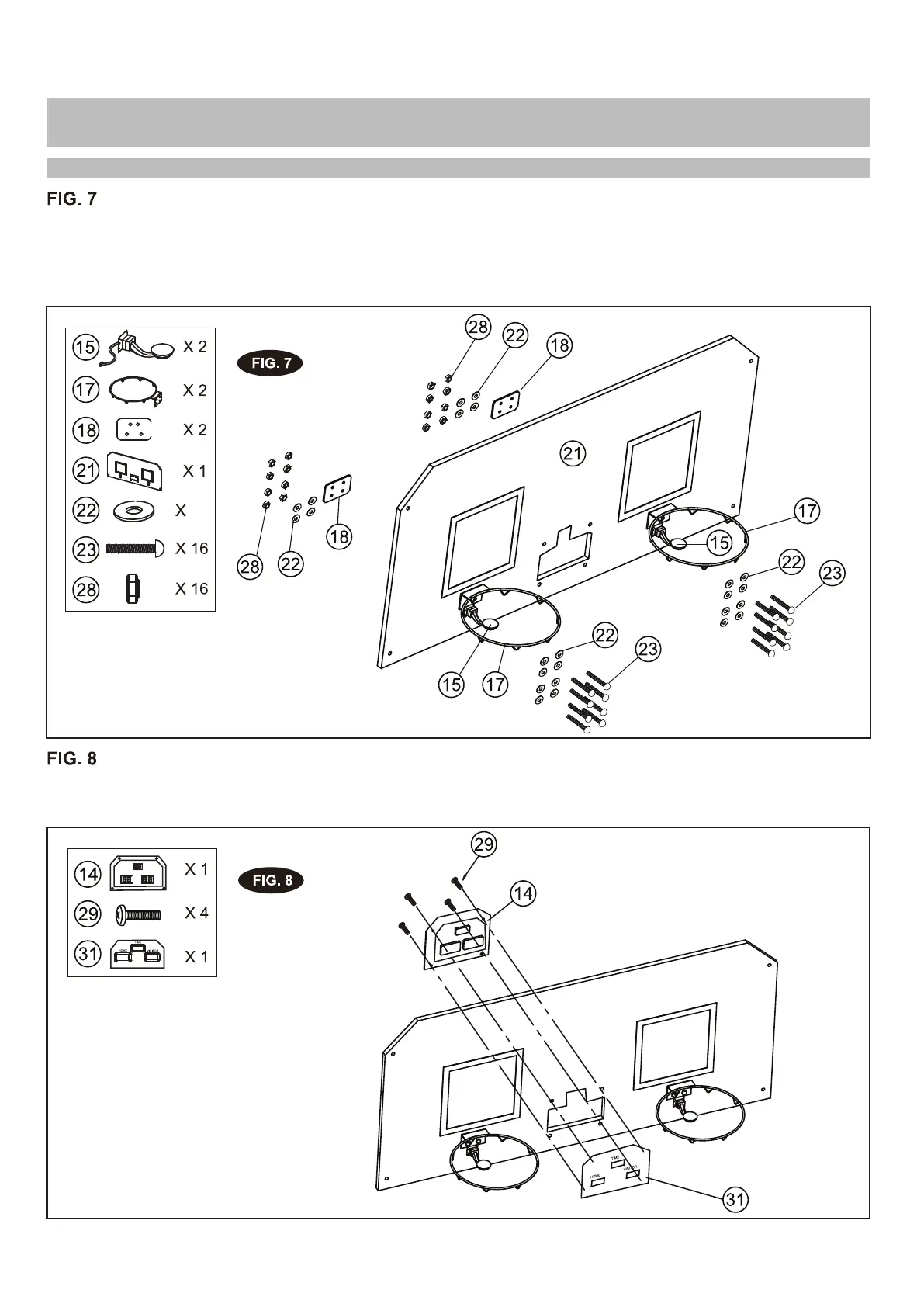

11.Fixez le panier (17) et les plaques de support de panier (18) au panneau arrière (21) à l’aide des
boulons (23), des rondelles (22) et des écrous (28). Fixez les capteurs de commutation (15) au
panneau arrière (21) à l’aide des boulons (23), des rondelles (22) et des écrous (28).
NOTE : Veillez à utiliser la rondelle des deux côtés du panneau arrière comme illustré à la FIG. 7.
12.Fixez la plaque frontale du marqueur électronique (31) à l’avant du panneau arrière, puis con-
nectez-le au marqueur électronique (14), à l’aide des boulons (29) comme illustré à la FIG. 8.
INSTRUCTIONS D’ASSEMBLAGE (SUITE)
