Homelite UT80977 - Page 2

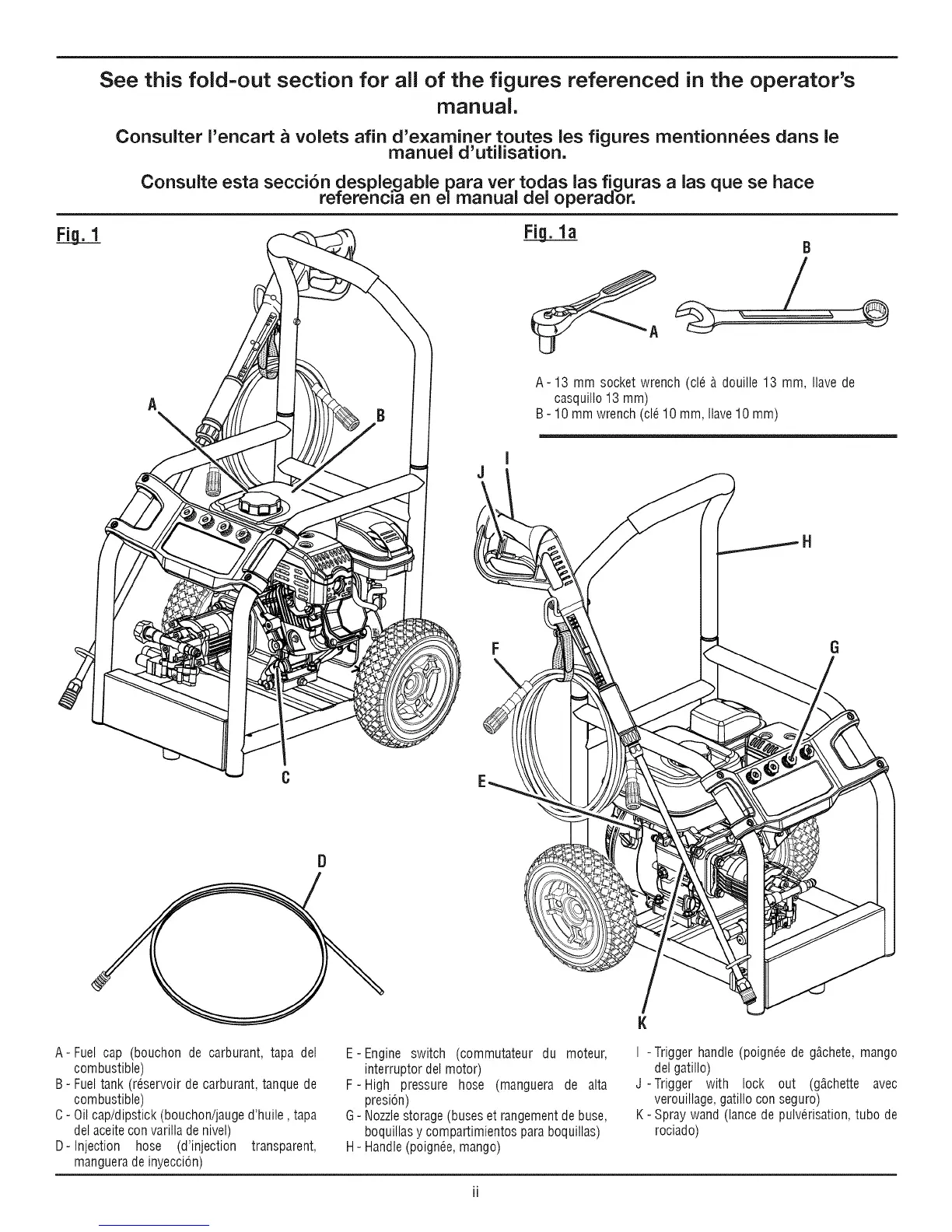

See this fold=out section for all of the figures referenced in the operator's
manual.
Consulter I'encart a volets afin d'e×aminer toutes les figures mentionnees dans le
manuel d'utilisation.
Consulte esta secci6n despleqable para vet tod,as las figuras a las que se hace
reTerencma en emmanual demoperaaor.
Fi__.la
B
A
A- 13 mm socket wrench (cle & douille 13 ram, Ilavede
casquillo 13 mm)
B - 10 mm wrench (cle 10 mm, Ilave10 mm)
I{
A-Fuel cap (bouchon de carburant, tapa del
combustible)
B- Fueltank (r6servoir de carburant, tanque de
combustible)
C- Oil cap/dipstick (bouchon/jauged'huile, tapa
del aceiteconvarilla de nivel)
D-Injection hose (d'injection transparent,
manguerade inyeccion)
E-Engine switch (commutateur du moteur,
interruptor del motor)
F-High pressure hose (manguera de alta
presion)
G- Nozzlestorage(buseset rangementde buse,
boquillas y compartimientos para boquillas)
H- Handle(poignee, mango)
I -Trigger handle (poignee de g&chete,mango
del gatillo)
J-Trigger with lock out (g&chette avec
verouillage,gatillo con seguro)
K - Spray wand (lance de pulverisation, tubo de
rociado)
