NOTA: Remueva todo el contenido de la caja. Conserve el manual
y las herramientas necesarias para el ensamblaje. Necesitará un
destornillador estrella (
) para el ensamblaje. Éste no viene incluido
con el ventilador.

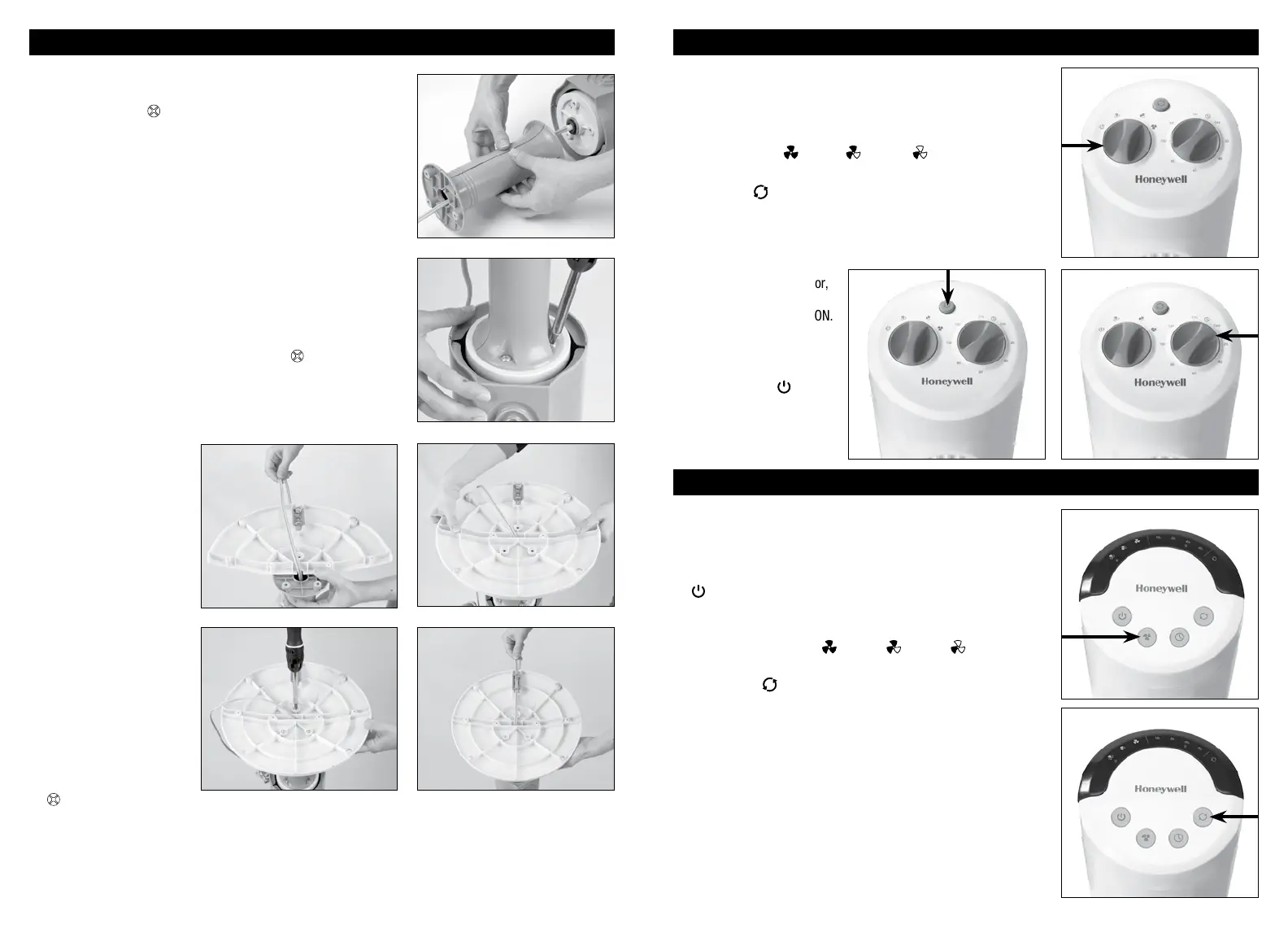

A. Ensamblaje del Pedestal
• Coloque el cable de alimentación eléctrica a través del centro de las
partes delantera y posterior del pedestal. Los orificios de los tornillos
deben apuntar en dirección del ventilador.
• Alinee las partes delantera y posterior del pedestal y únalas
empujando firmemente (Fig. 7).
B. Asegurando el Ventilador al Pedestal
• Voltee cuidadosamente el ventilador de arriba hacia abajo.
• Alinee los tres orificios en el pedestal con los tres orificios en la parte
inferior del cajetín del ventilador. Utilice los tres (3) tornillos (M5 x 12)
incluidos en la caja y un destornillador estrella (
) para asegurar el
pedestal al cajetín del ventilador (Fig. 8).
C. Ensamblaje de la Base
• Voltee cuidadosamente el ventilador de arriba hacia abajo. Coloque
el cable de alimentación
eléctrica a través del canal
encastrado ubicado en el
centro de la base posterior
(Fig. 9).
• Alinee las partes posterior y
delantera de la base y únalas
empujando firmemente las
cuatro extrusiones redondas
dentro de los círculos
adyacentes de las piezas de
conexión (Fig. 10).
D. Asegurando el
Ventilador a la Base
• Alinee los tres orificios en
la parte inferior del pedestal
con los tres orificios en
la base. Utilice los tres
(3) tornillos M5 x 12 y el
destornillador estrella
( ) para asegurar la base a
la parte inferior del cajetín del ventilador (Fig. 11).
• Coloque el cable de alimentación eléctrica a través de la ranura en la parte inferior de la base. Tire
suavemente el cable de alimentación eléctrica y colóquelo firmemente dentro de su soporte (Fig. 12).
• Coloque el ventilador en posición de pie. Estará listo para ser usado.
INSTRUCCIONES DE ENSAMBLAJE DE LA SERIE HYF023
Fig. 10
Fig. 11 Fig. 12
Fig. 9
Fig. 7
Fig. 8
INSTRUCCIONES DE OPERACIÓN DE LA SERIE HYF023
• Coloque el ventilador en una superficie plana y seca.
• Enchufe el cable de alimentación eléctrica en un tomacorriente
polarizado de 120 Voltios c.a.
• Para operar, gire la perilla y seleccione la velocidad adecuada del
ventilador: Alta (
) Media ( ), o Baja ( ) (Fig. 13).
• Para activar o desactivar el modo Oscilación, pulse el botón de
oscilación (
) (Fig. 14).
• Active el dispositivo automático de cierre del temporizador girando
la perilla para programar el tiempo desead (entre 10 y 120 minutos)
(Fig. 15).
• Si desea encender
nuevamente el ventilador,
gire el botón hacia la
izquierda a la posición ON.
•
Para Apagar el
ventilador, gire la
perilla a la posición
Off (apagado)
( ).
INSTRUCCIONES DE OPERACIÓN DE LA SERIE HYF023
•
Coloque el ventilador en una superficie plana y seca.
•
Enchufe el cable de alimentación eléctrica en un tomacorriente
polarizado de 120 Voltios c.a.
• Para encender el ventilador, presione el botón de Encendido
(
) localizado en el lado izquierdo del panel de control.
• Para seleccionar la velocidad del ventilador, presione el
botón de Control de Velocidad hasta que se seleccione la
velocidad deseada:
alta
( ),
media
( ),
o baja
( ) (Fig. 16).
•
Para activar o desactivar el modo Oscilación, pulse el botón
de oscilación
( ). Presione de nuevo el botón de Oscilación
para apagar la función de Oscilación (Fig. 17).
Fig. 16
Fig. 17
Fig. 13
Fig. 14
Fig. 15
