HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
5 69-2631ES—01
Para el montaje en el conducto de retorno, el humidistato debe montarse por encima
del humidificador o desviador, de modo que detecte adecuadamente la humedad
relativa del espacio habitable. Ubique el control, al menos, 8 in (203 mm) por encima
del humidificador en el conducto de aire de retorno. (Consulte la Fig. 2).

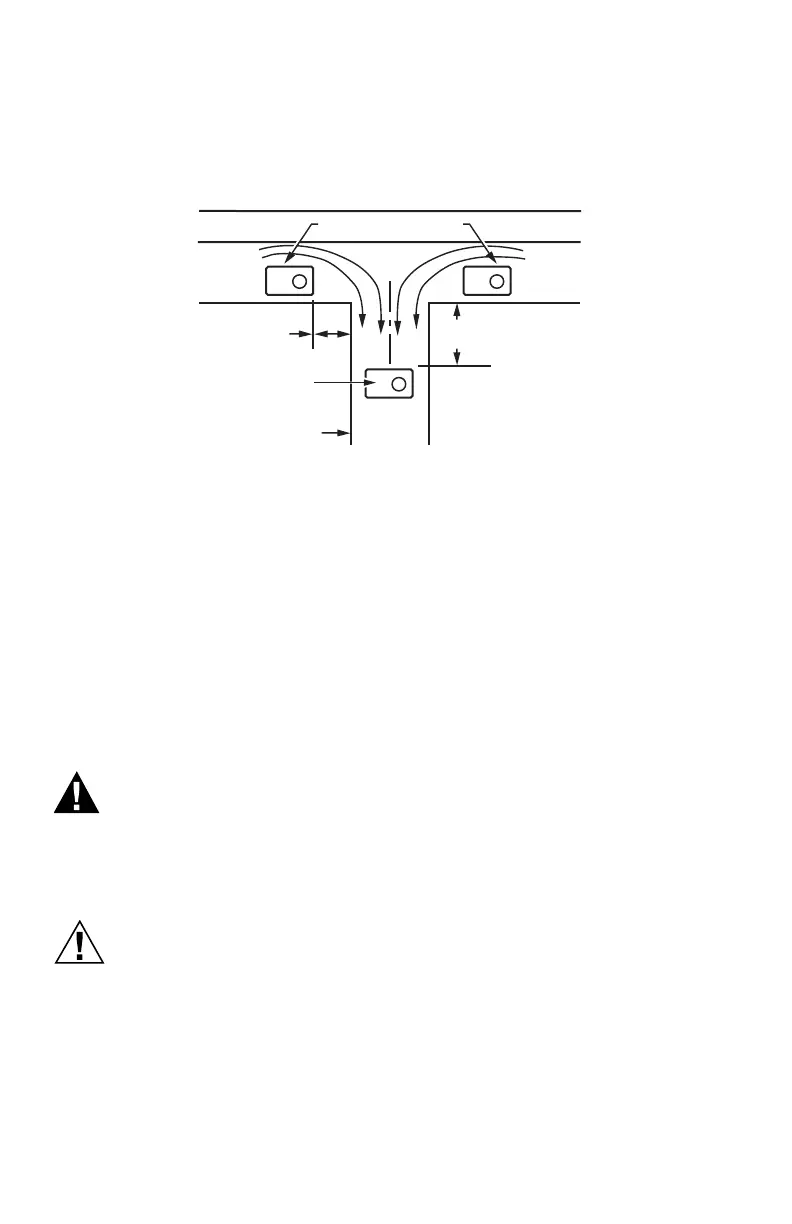

Fig. 2. Elección de la ubicación del conducto para el humidistato.
Ubicación más cercana a un tomacorriente de 120 V
• Elija la ubicación con acceso a un tomacorriente. Si no está disponible, contacte a
un electricista para que instale un tomacorriente.
• Cerciórese de que el cable del humidificador llegue desde el humidificador hasta el
tomacorriente.
• Cerciórese de que el cable de 20 pies (6.2 m) del termostato sea adecuado para
llegar desde el solenoide del humidificador hasta el interruptor de presión y el
humidistato.
Instalación del humidificador
Voltaje peligroso
Puede causar lesiones personales o daño al equipo.
No corte ni taladre en ningún accesorio de aire acondicionado o de
electricidad.
Riesgo de bordes afilados en la instalación.
Puede ocasionar lesiones personales.
Use guantes y gafas de seguridad.
1. Desconecte el suministro eléctrico del sistema de manejo de aire en el
interruptor de circuito.
UBICACIÓN ALTERNA
AIRE DE
RETORNO
AIRE DE
RETORNO
MÍNIMO 6 in
(152 mm)
MÍNIMO 15 in.
(381 mm)
UBICACIÓN
PREFERENTE
CONDUCTO DE
AIRE DE RETORNO
MS12831
