d. Inserte la tubería en el acople de la válvula del solenoide y sostenga la
válvula mientras aprieta la tuerca de compresión.
NOTA: no apriete demasiado la tuerca de compresión. Un ajuste moderado evita
fugas.
e. Repita los pasos a. al d. para el acople de la válvula del solenoide.
f. Fije la tubería con las abrazaderas que se suministran.

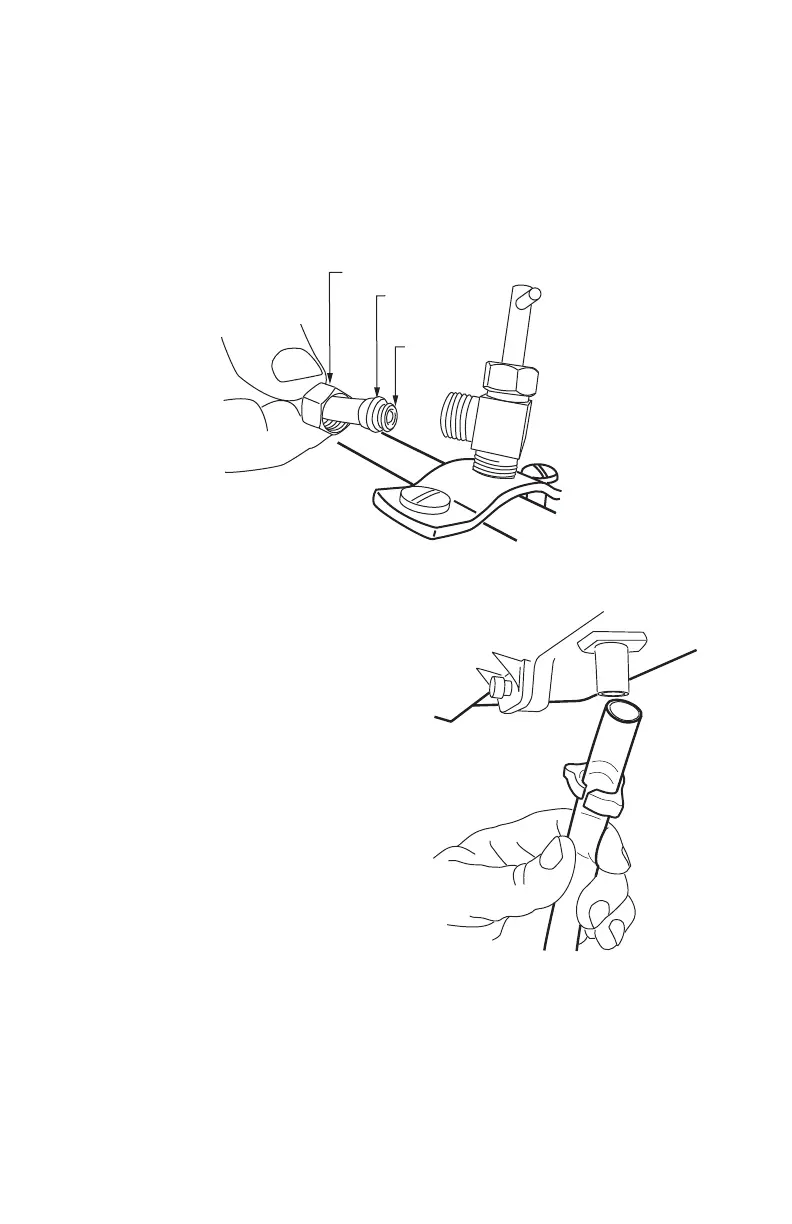

Fig. 7. Instalación de la tubería de alimentación.
4. Conecte un tubo de drenaje de 1/2 in
(13 mm) al acople de drenaje del
humidificador y hágalo llegar hasta el
drenaje de piso (consulte la Fig. 8).
a. Coloque la abrazadera del drenaje
sobre la tubería.
b. Empuje la tubería sobre la boquilla
de drenaje del humidificador.
c. Apriete a mano la abrazadera
alrededor de la tubería para
asegurar el drenaje del
humidificador.
d. Fije la tubería de drenaje (puede
utilizar cinta adhesiva para
conductos) por toda la ruta para
evitar el movimiento y lograr una
pendiente descendente para el
drenaje.
Fig. 8. Instalación de la tubería de drenaje.
NOTA: corte la tubería al largo adecuado de modo que finalice en el drenaje.
MS20176
TUERCA DE COMPRESI
N DE LAT
N
ARO DE
COMPRESIÓN
PLÁSTICO
INSERTO
DE LATÓN
