HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
13 69-2629EF—01
IMPORTANT
Tout le câblage doit être conforme aux codes et règlements locaux.
Câbler l'électrovanne de l'humidificateur, le pressostat, l'humidistat et le
transformateur. Voir la Fig. 13.
.

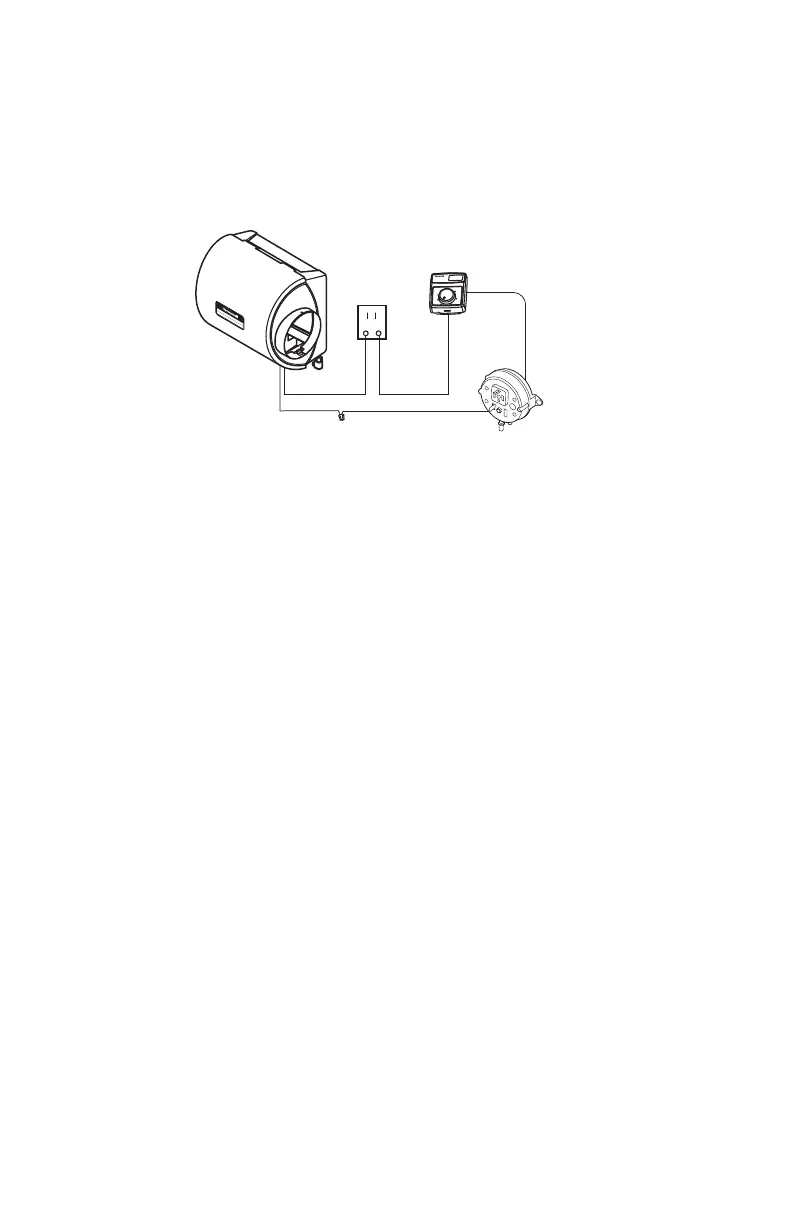

Fig. 13. Câblage des appareils.
1. Passer le fil de thermostat à deux brins de l'humi-dificateur à l'humidistat et de
l'humidistat à le pressostat.
2. Couper des longueurs de fil à thermostat pour raccorder les éléments, en lais-
sant suffisamment de fil à chaque extrémité pour les raccords.
REMARQUE : Il n'y a pas d'ordre à suivre pour le câblage de l'humidistat et de le pres-
sostat.
3. À l'humidificateur, raccorder les conducteurs blanc et noir aux deux fils jaunes
de l'humidificateur. (Les fils rouges de l'humidificateur ne servent pas.)
4. À l'humidistat, raccorder les deux conducteurs noirs aux deux bornes de l'humid-
istat. Connecter ensemble les deux conducteurs blancs à l'aide d'un serre-fils.
5. À le pressostat, raccorder les conducteurs noir et blanc aux bornes C et NO de
le pressostat. (La borne NC ne sert pas.)
VÉRIFICATION DU FONCTIONNE-MENT DE
L'HUMIDIFICATEUR
LISTE DE VÉRIFICATION
L'humidificateur est de niveau.
Le câblage des commandes a été vérifié à l'aide du schéma de circuit.
L'humidificateur est branché.
Le tuyau d'arrivée n'est pas pincé.
Le tuyau de vidange présente une pente continue vers le bas et se rend au siphon
de sol.
Le tuyau d'eau à l'intérieur de l'humidificateur est raccordé au plateau de
distribution d'eau PerfectFlow
MC
.
MF28974
ÉLECTROVANNE
DE L'HUMIDIFICATEUR
