HUMIDIFICATEURS HE360 ET TROUSSE D'INSTALLATION
69-2629EF—01 16
3. Enlever l’ensemble écran évaporateur en tenant la partie supérieure du plateau
et en le tirant vers soi.
4. Tirer vers soi un côté du cadre de l’ensemble écran évaporateur pour dégager le
plateau du cadre.
5. Appuyer délicatement sur les cliquets du gicleur vers l’intérieur pour dégager le
gicleur du plateau.
6. Gratter soigneusement les dépôts de sédiments au fond du plateau et sur le
cadre. S’assurer que l’orifice de vidange n’est pas bloqué.
.

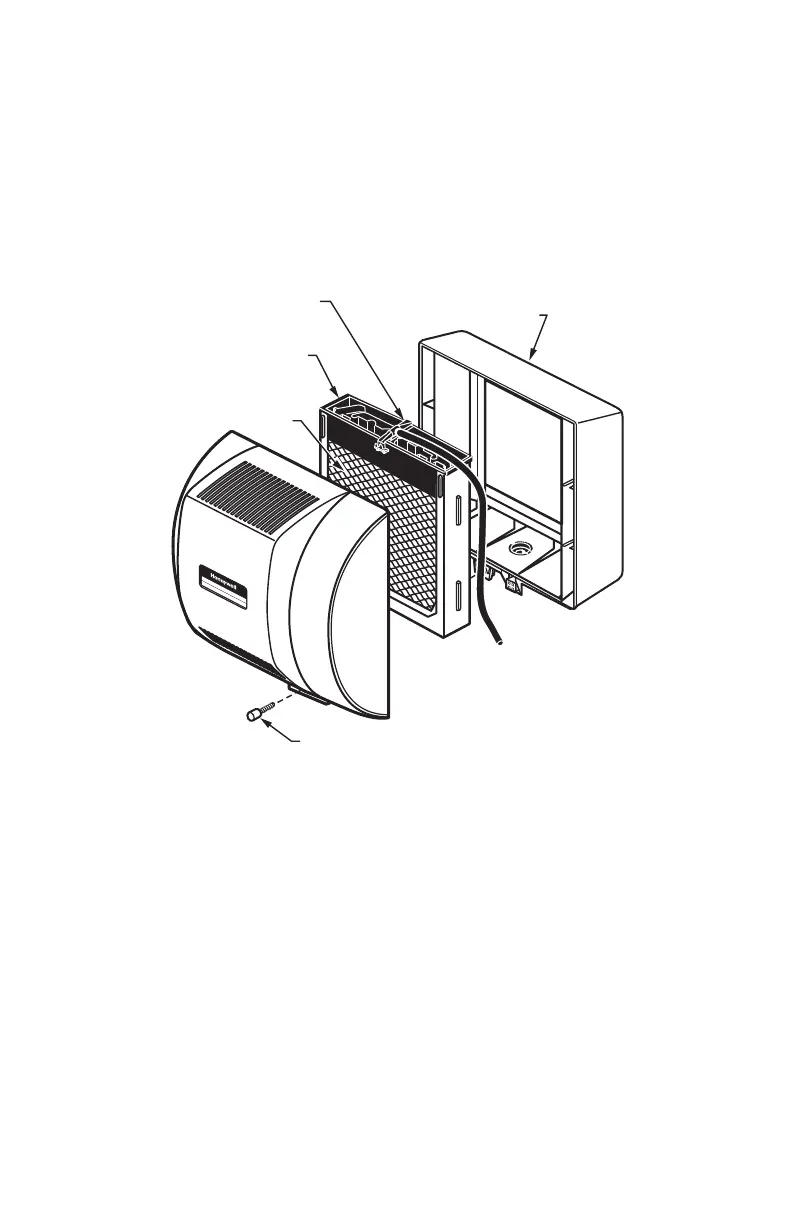

Fig. 14. Nettoyage de l'humidificateur.
7. Séparer le tuyau de vidange du raccord de vidange à la partie inférieure du boî-
tier de l’humidificateur.
8. Nettoyer le raccord de vidange s'il y a lieu.
9. Plier le tuyau de vidange pour décoller les dépôts de sédiments.
10. Rincer le tuyau de vidange avec de l’eau sous pression (eau du robinet) pour le
nettoyer.
11. Replacer le tuyau de vidange sur le raccord de vidange.
12. Replacer le gicleur sur le plateau.
13. S’assurer que la partie marquée de l’écran évaporateur est orientée vers le haut.
Remettre le plateau sur le cadre.
14. Mettre l’ensemble écran évaporateur d’humidificateur dans le boîtier de l’humid-
ificateur en appuyant jusqu’à ce qu’il soit bien en place. S’assurer que le tuyau
d’arrivée d’eau n’est ni écrasé ni plié.
15. Remettre le couvercle sur l'humidificateur.
16. Pour vérifier le fonctionnement de l’humidificateur, se reporter à la section Vérifi-
cation du fonctionnement de l’humidificateur.
MF12809
COUVERCLE
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D'HUMIDIFICATEUR
GICLEUR D'ARRIVÉE
D'EAU
PLATEAU DE
DISTRIBUTION D’EAU
BOÎTIER
D'HUMIDIFICATEUR
VIS À OREILLES
