T87N/T87K • Mode d’emploi
8
1. Desserrer les bornes à vis, insérer les fils dans les bornes, puis resserrer les vis.
2. Rentrer les fils qui dépassent dans l'ouverture du mur.
3. Boucher l’ouverture du mur avec de l’isolant ininflammable pour empêcher les courants
d’air de perturber le fonctionnement du thermostat.

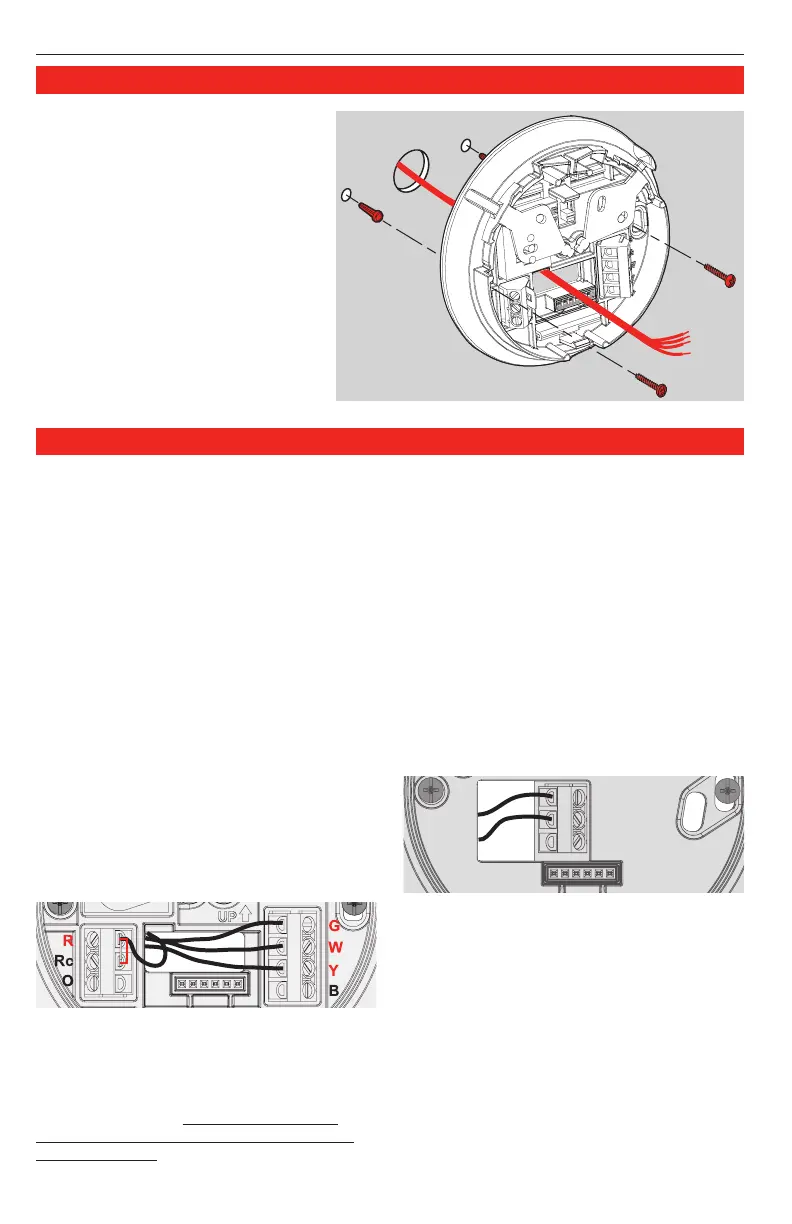

1. Placer la plaque sur le mur et la
mettre de niveau et marquer la
position des trous.
2 Percer des trous (3/16 po pour
la cloison sèche, 7/32 po pour le
plâtre), puis enfoncer les chevilles.
3 Placer la plaque sur les chevilles,
insérer et serrer les vis de
montage. Vérifier le niveau si
désiré.
Raccordement
REMARQUES
Bornes R et Rc (T87N)
Dans une installation à un transformateur,
laisser le cavalier en métal en place entre
les bornes R et Rc. Retirer le cavalier en
métal dans le cas d’une installation à deux
transformateurs.
Installations à thermopompes (T87N)
En cas de câblage à une thermopompe,
raccorder les bornes W et Y avec un bout de
fil (non fourni).
Caractéristiques du fil
Utiliser du fil à thermostat de calibre 18-. Il
n’est pas nécessaire d’utiliser du fil blindé.
Installation de la plaque murale et de la plaque de raccordement
Désignations des bornes—T87N
W Relais de chauffage.
Y Contacteur du compresseur.
G Relais du ventilateur.
O Vanne d’inversion mise sous tension
en mode refroidissement.
Rc Alimentation refroidissement.
Raccorder au côté secondaire du
transformateur de l’installation de
refroidissement.
R Alimentation chauffage. Raccorder au
côté secondaire du transformateur de
l’installation de chauffage.
B Vanne d’inversion de la thermopompe
mise sous tension en mode chauffage.
Désignations des bornes—T87K
W Relais de chauffage.
R Alimentation. Raccorder au côté
secondaire du transformateur de
l’installation de chauffage.
Y Cette borne peut être utilsée pour les
systèmes à trois fils avec vanne à eau
chaude (vannes ouvrent et ferment
sous tension).
