5 Installer la plaque

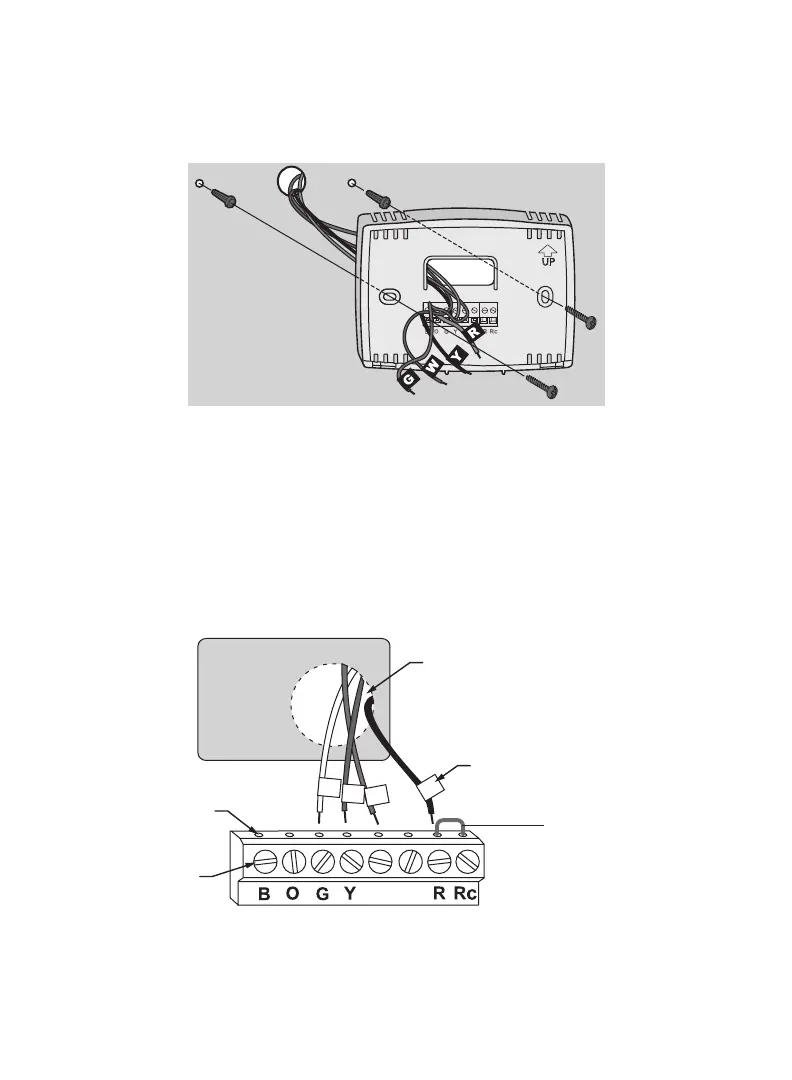

Installer la nouvelle plaque murale à l’aide des vis et des chevilles d’ancrage
fournies.
Percer des trous de 3/16 po si le mur est en placoplâtre
Percer des trous de 3/32 po si le mur est en plâtre
6 Raccorder les fils
Il suffit ensuite de faire correspondre les fils avec les étiquettes.
Si les étiquettes ne correspondent pas aux lettres du thermostat, consulter
“Autre option de câblage” au page 6 (voir les notes dessous).
Le thermostat ne fonctionne pas sur les thermopompes avec chauffage
auxiliaire/de secours.
W/
Aux
Not
Used
Retirer le cavalier
en métal s’il y a à la
fois les fils « R » et
« Rc ».
VIS
INSÉRER
LES FILS
PUIS SERRER
LES VIS
OUVERTURE
POUR LES FILS
FILS
ÉTIQUETÉS
W
G
R
Not
Used
W
Y
