Montageanleitung Isolationspakete CV-MV (F) Rev.03
Stand: 14.11.2007
Instruction de montage
Pièces d’isolation pour accumulateur d’eau chaude sanitaire
CombiVal
MultiVal
4 205 544 / 03 – 13/01
Modifications réservées
IMPORTANT: Le montage doit être effectué par deux personnes!

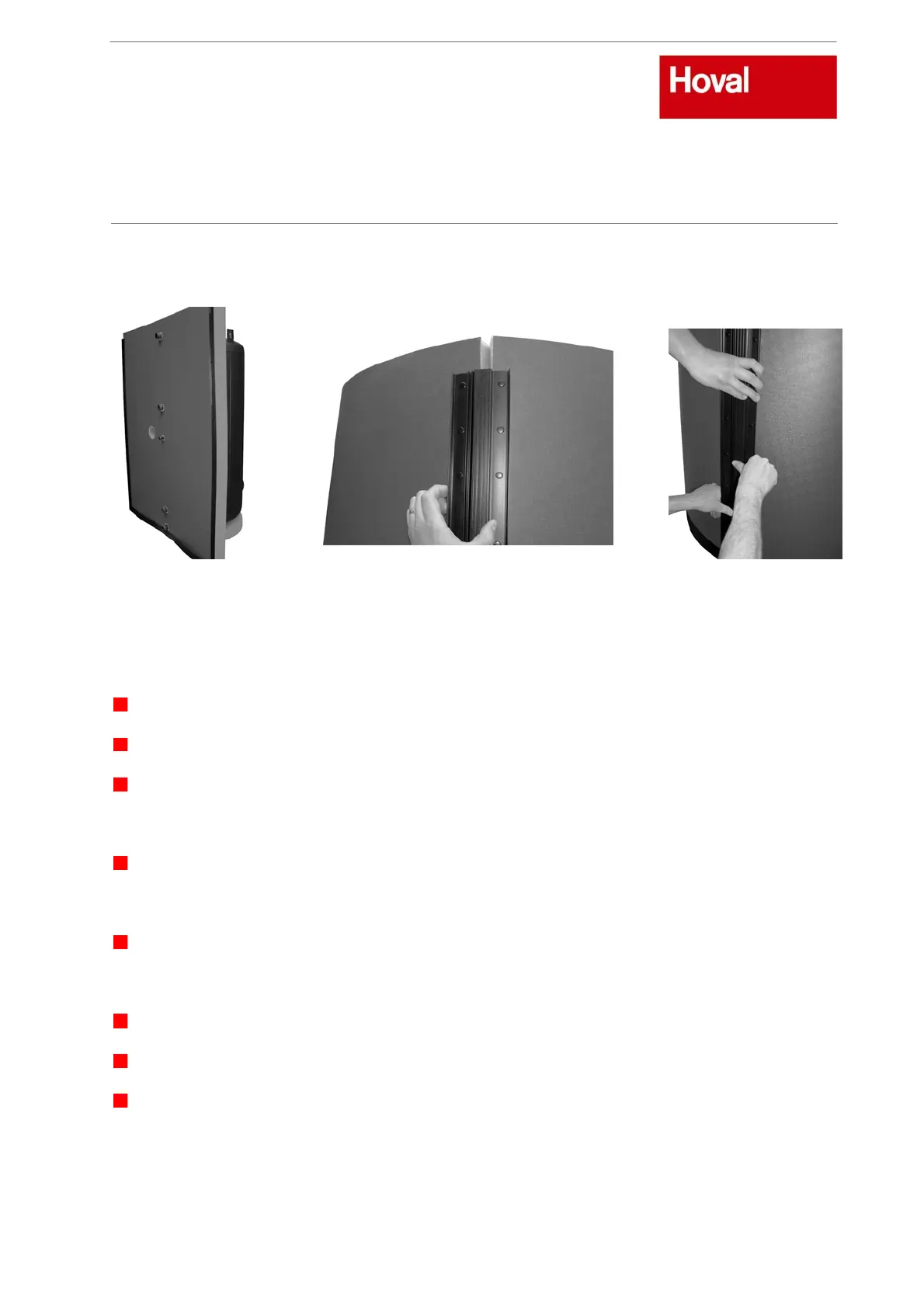

figure 1 figure 2 figure 3
Mettre l’isolation de base.
Fixer l’isolation côté « raccordement » aux manchons de raccordement (figure 1).
Fixer l’isolation côté « bride » à l’accumulateur. Les découpures (pour manchons, bride,
thermomètre etc) doivent être ajustées correctement à l’accumulateur. Au besoin égaliser le
niveau d’hauteur avec un support approprié.
Fermer la barre de fermeture d’un côté, commençant par le haut, dans la première ou
seconde encoche (figure 2). Pour ne pas faire glisser les deux pièces d’isolation à
l’accumulateur, une personne doit tenir les deux pièces d’isolation de l’autre côté.
S’assurer encore une fois que l’alignement des découpures dans l’isolation est correcte,
ensuite fermer la barre de fermeture à l’autre côté dans la première et seconde encoche
(figure 3).
Tour à tour tendre la barre de fermeture dans la troisième ou quatrième encoche.
Insérer l’isolation du couvercle et monter le couvercle de l’accumulateur.
Fixer le capot de bride (isolation inclus).
