4 204 867/02 Elektroheizeinsätze EFHR
5

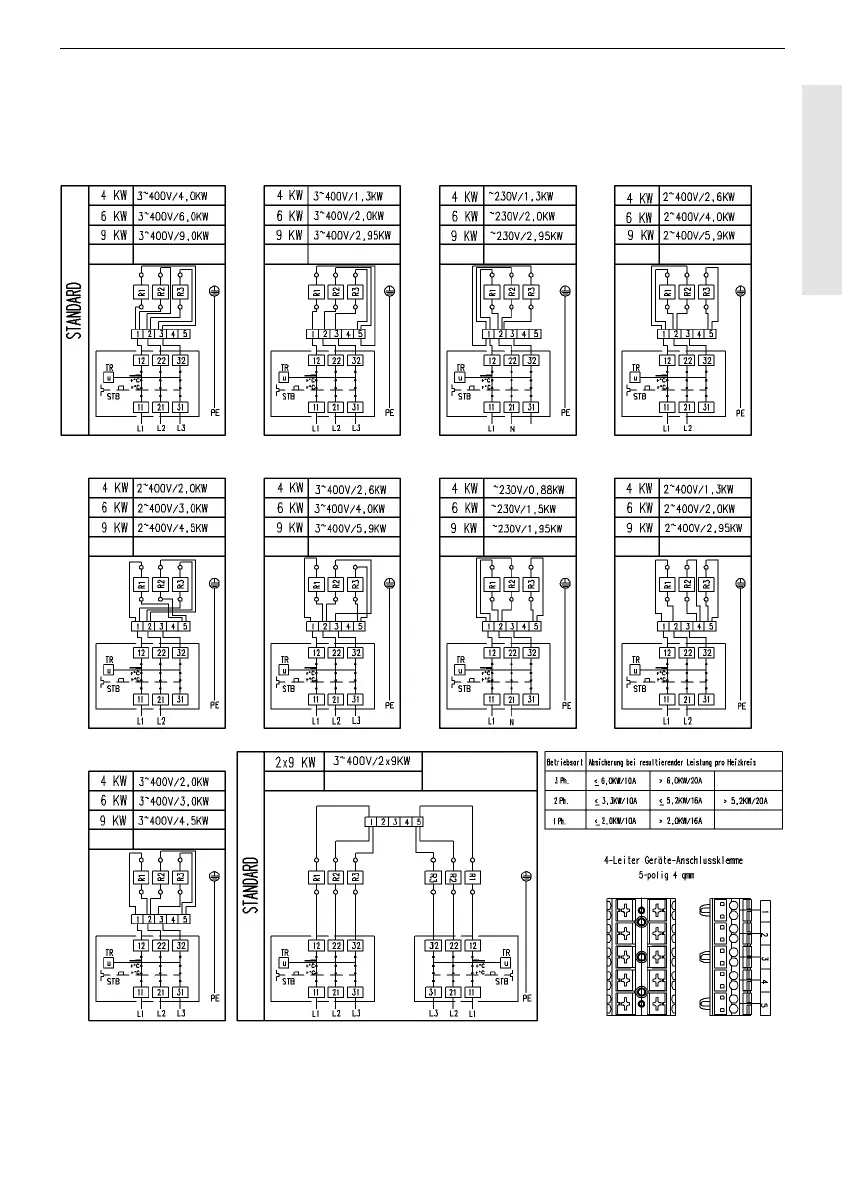

Anschluss-Schemen
Die Anforderungen des zuständigen Elektrizitätswerks sind zu beachten!
Hinweis:
Nur bei Typen bis 9 kW ist Umklemmen erlaubt.
Bei EFHR 18 (2 x 9 kW) kann durch Anschluss von nur einer der beiden Gruppen
die Leistung halbiert werden.
deutsch
Riscaldatori ad immersione del tipo EFHR 4 204 867/02
20
Schemi di allacciamento
Rispettare i requisiti prescritti dalla centrale elettrica locale!
Avvertenza:
È consentito invertire la connessione solo per i tipi fino a 9 kW.
Nel tipo EFHR 18 (2 x 9 kW) è possibile dimezzare la potenza allacciando solo uno
dei due gruppi.
4 204 867/02 Elektroheizeinsätze EFHR
3
Wichtige Installationshinweise
1. Die Flansch-Heizeinsätze der Typenreihe EFHR sind ausschließlich für
Erwärmung von Wasser in geschlossenen oder offenen Behälter konstruiert.
2. Im Betrieb müssen Heizkörper und Fühlerschutzrohr allseitig ausreichend von
Wasser umgeben sein. Die thermisch bedingte Wasserströmung darf nicht
behindert werden.
3. Der Flanschheizkörper muss so eingebaut sein, dass das Fühlerrohr oben ist.
4. Vor sämtlichen Arbeiten am Gerät ist der Heizkörper spannungsfrei zu schal-
ten.
5. Die Leitungen der Kapillarfühler dürfen nicht mit stromführenden Teilen in
Verbindung kommen.
6. Die Umgebungstemperatur am Gehäuse darf nicht 80°C überschreiten.
Technische Daten
*) ab Dichtfläche
deutsch
EFHR 4 EFHR 6 EFHR 9-180 EFHR 9-250 EFHR 18
Leistung 4 kW 6 kW 9 kW 9 kW 2x9 kW
Spannung / 3 x 400 V 3 x 400 V 3 x 400 V 3 x 400 V 3 x 400 V
werksseitiger Anschluss Dreieck Dreieck Dreieck Dreieck Stern
Anzahl Heizstäbe 3 3 3 3 6
Anzahl Regler / STB 1 1 1 1 2
Einbaulänge * (mm) 380 380 510 510 630
Flansch Ø (mm) 180 180 180 250 250
Lochkreis Ø (mm) 150 150 150 225 225
4 204 867/03 4 204 867/03
