ハンドル取り付けネジ
ダイスヘッド 取り付けネジ
4

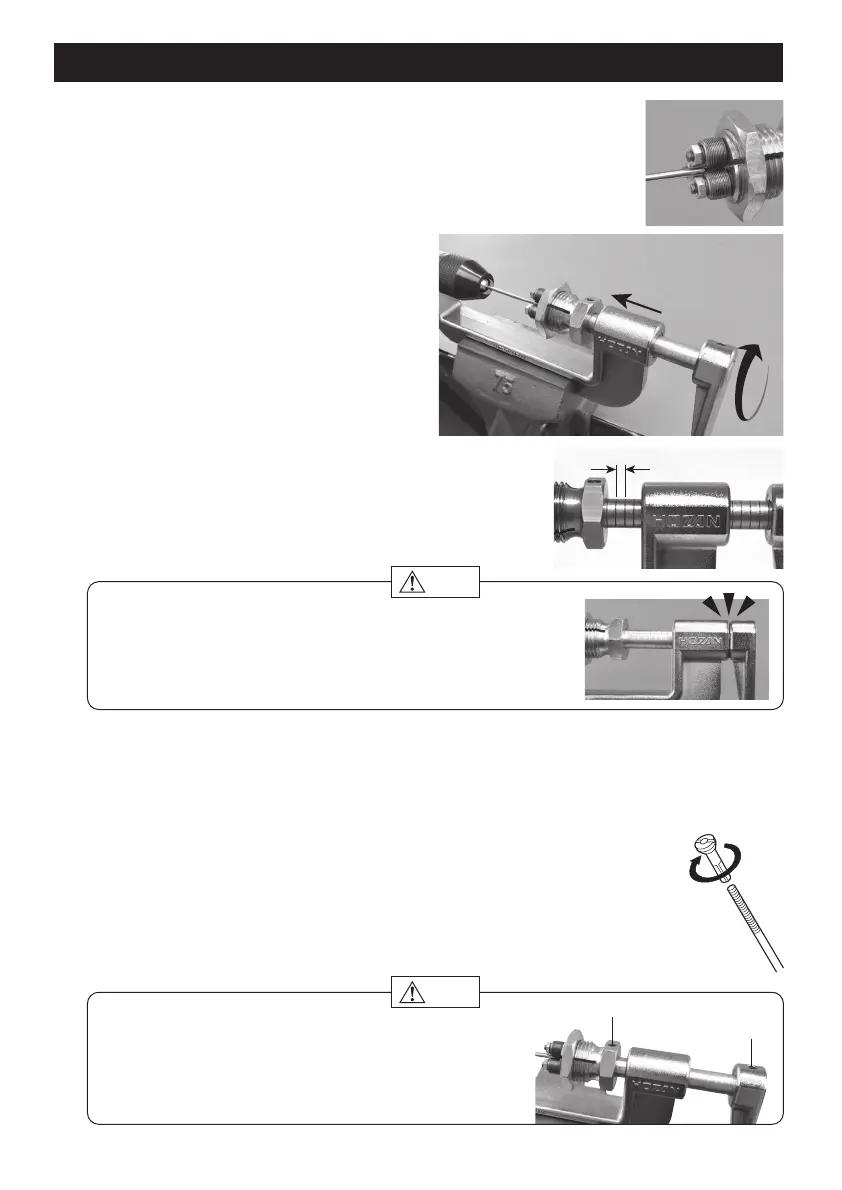

ハンドルをスライドさせ、ダイスヘッドの 先端 部にある3つ のロー
ラーの中心にスポークの先端が当たるように軽く押しつけます。
ご使用方法
5
ローラー部分に切削油を注油し、ハン
ドルをスポークの方向へ軽く押し付け
ながら時計方向にゆっくりと回します。
スポーク先端から3山以上ダイスヘッド
が食い付いたら、以降はハンドルを押
し付ける力を抜き、必要なネジの長さ
になるまで、時計方向にハンドルを回
します。
ダイスヘッド取り付け軸に刻まれた溝は3ｍｍ
間隔となっていますので、加工するネジの長さの
目安にご利用ください。
6
必要な長さまでネジが形成されたら、ハンドルを反時計方向に回転させ、スポーク
からダイスヘッドが外れるまで後退させます。
クランプレバーを反時計方向に回しクランプを緩め、スポークを抜き取ります。
7
加工したネジの状態をチェックします。
ご使用のニップルをスポークのネジに装着して嵌合の状態を確認して
ください。
ニップルがスムーズに装着できない場合はダイスヘッドを調整する必
要があります。次項「ダイスヘッドの調整方法」を参照ください。
8
ハンドルがベース本体に接触した場合にはそれ以上
進めないでください。ネジ山を破壊し、スポークや
本器を破損する恐れがあります。
注意
ダイスヘッド取り付けネジやハンドル取り付け
ネジに緩みが見られる場合は、締めなおして、
しっかりと固定してください。
注意
3mm
押しながら
回す
押しながら
回す
