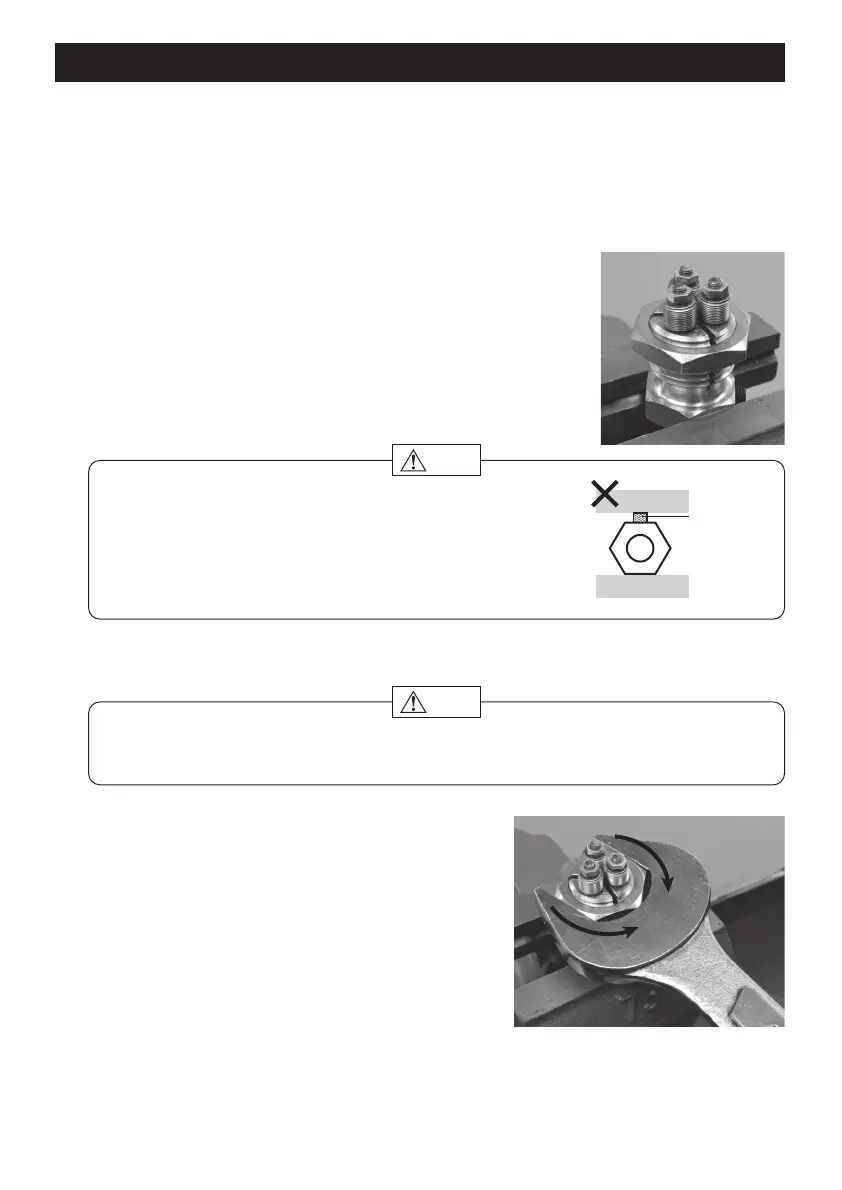

ダイスヘッドの調整 方法
5
ダイスヘッドのサイズに合った予 備のスポークと、ベンチバイス、27mmのスパナ、
2.5mmの六角レンチをご用意ください。
それぞれのダイスは出荷時に規定のサイズに合わせて調整済みです。
ただし、長期のご使用により調整が必要になる場合があります。必要に応じて適宜次の
手順で調整を行ってください。
1
2.5mmの六角レンチを使って、本器からダイスヘッドを
取り外します。
2
取り外したダイスヘッドをベンチバイスにしっかり固定します。
3
浸透性潤滑剤または潤滑油をダイスヘッドねじ部と調整ナットの間にしっかりと塗布
してください。
4
27mmのスパナで調整ナットを回し調整します。
●
出来上がったネジ山が小さく、ニップ ルが
スムーズに装着できない場合
⇒右図のように調整ナットを時計方向に
回転させ、締め付けます。
●
加工時に、スポークにダイスヘッドが食い
付いていかない場合
⇒調整ナットを反時計方向に回転させ、
緩めます。
※1回の調整は30度程度にしてください。
5
・ダイスヘッドを本体に取り付けたままで調整作 業を
行わないでください。本体を破損、変形させてしまう
恐れがあります。
・ダイスヘッド取り付けネジの面をバイスで保持しないで
ください。
注意
注油せずに作業を行うと調整ナットが焼き付きを起こし、ダイスヘッドを破 損させ
てしまう恐れがあります。
注意
締める
緩める
締める
緩める
ダイスヘッド
取り付けネジ
