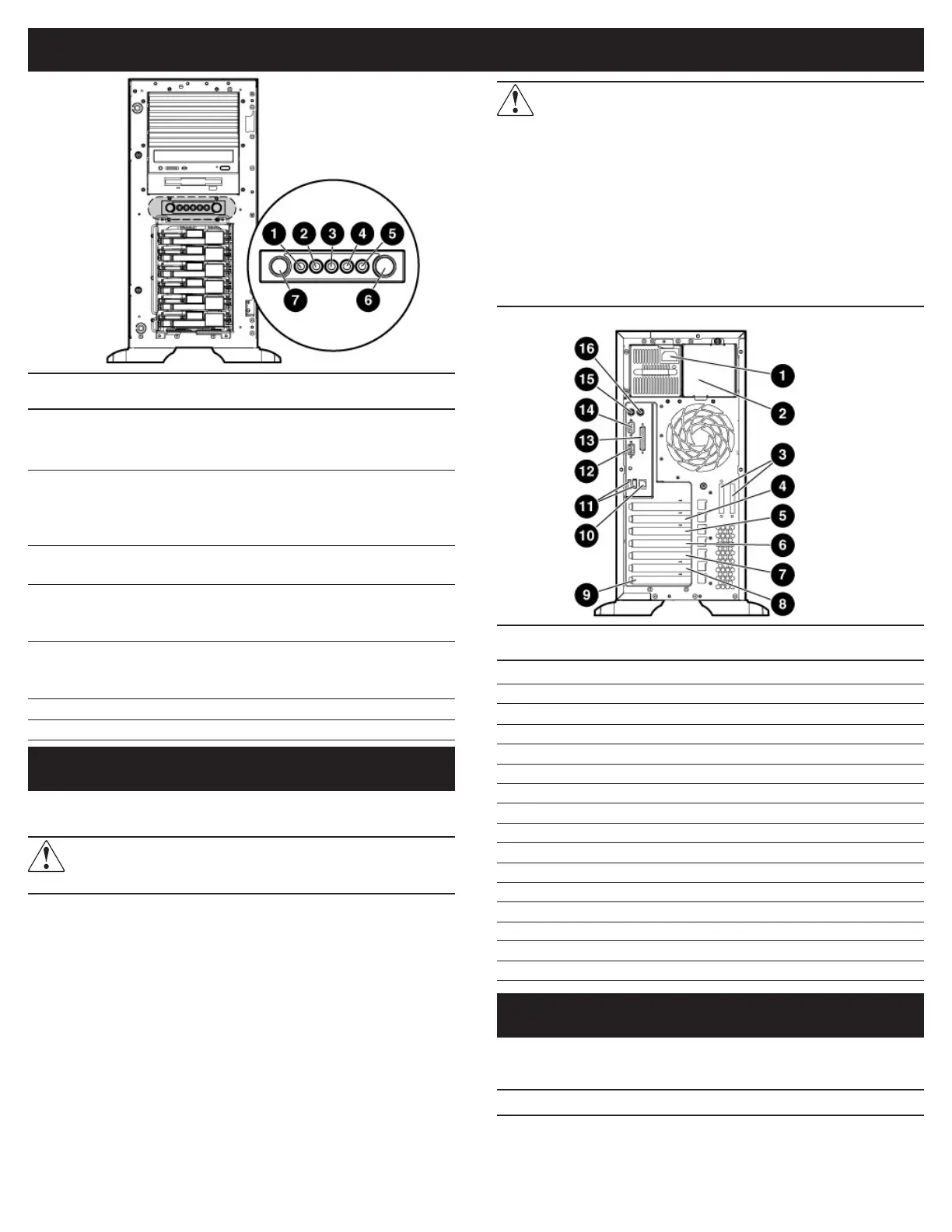

番号 説明
1
電源コード コネクタ
2
ホットプラグ リダンダント パワー サプライ （オプション）
3
SCSI コネクタ ノックアウト
4
PCI Express x4 （ハーフ レングス カード）、 スロット 1
5
PCI Express x8 （フル レングス カード）、 スロット 2
6
64 ビット 100 MHz PCI-X スロット、 バス 9、 スロット 3
7
64 ビット 100 MHz PCI-X スロット、 バス 9、 スロット 4
8
64 ビット 133 MHz PCI-X スロット、 バス 6、 スロット 5
9
64 ビット 66 MHz PCI-X スロット、 バス 2、 スロット 6
-
RJ-45 イーサネット コネクタ
q
USB 2.0 コネクタ （2）
w
ビデオ コネクタ
e
パラレル コネクタ
r
シリアル コネクタ
t
キーボード コネクタ
y
マウス コネクタ
番号 説明
1
UID スイッチとランプ 青色＝稼動中
点滅＝システムはリモートで管理
消灯＝停止中
2
内部ヘルス LED 緑色＝正常 （システム稼動中）
黄色＝システムの安全性が低下
赤色＝システムの安全性に重大問題
消灯＝正常 （システム停止中）
3
外部ヘルス LED 緑色＝正常 （システム稼動中）
赤色＝電源冗長化障害
4
NIC リンク / 動作ランプ 緑色＝ネットワークに接続
緑色で点滅＝リンク動作中
消灯＝ネットワーク未接続
5
電源 LED 点灯＝通電中
黄色＝システム休止 （通電中）
消灯＝電源切断中
6
システム電源
7
UID ボタン
コールアウト
この項の手順に従って、 タワー型のサーバをセットアップしてくだ
さい。
警告 ： 感電、 火災、 装置の損傷を防止するため、 電話または
電気通信用のコネクタを RJ-45 コネクタに接続しないようにしてく
ださい。
1. ネットワーク ケーブルおよび周辺機器デバイスをサーバに接
続します。
2. 電源コードをサーバ背面に接続します。
3. 電源コードを AC 電源に接続します。
ストレージ サーバのインストール（タワー型）
ご使用の製品の登録については、 以下の HP カスタマー登録用
Web サイトを参照してください。
http://www.register.hp.com
ストレージ サーバの登録
警告 : けがや装置の損傷を防止するため、 次の点に注意
してください。
• 電源コードのアース用プラグは常に取り付けてください。 アース用
プラグは重要な安全装備です。
• 常に操作し易いアース付き電源コンセントに電源コードを
差し込んでください。
• 機器から電源を切断する場合は、 電源コードを電源から抜いて
ください。
• 踏みつけられたり、上や横に物が置かれて圧迫されたりする可能
性のある場所には、 電源コードは配線しないでください。 プラグ、
電源コンセント、 およびサーバからコードが延びている箇所には
特に注意してください。
