SAS リア パネル ケーブルの取り 付け
11 / 12
オプシ ョ ンの SAS 取り付けブラケッ トの取り付け
1. 未使用の PCI スロットを確認します。 PCI 保持ク ラ ンプ ク リ ッ プを押 し 下げて、 保持 ク ラ
ンプを持ち上げます ( 図
1 参照 )。 PCI スロットから PCI スロッ トカバーを取り外します(
図
2 参照 )。

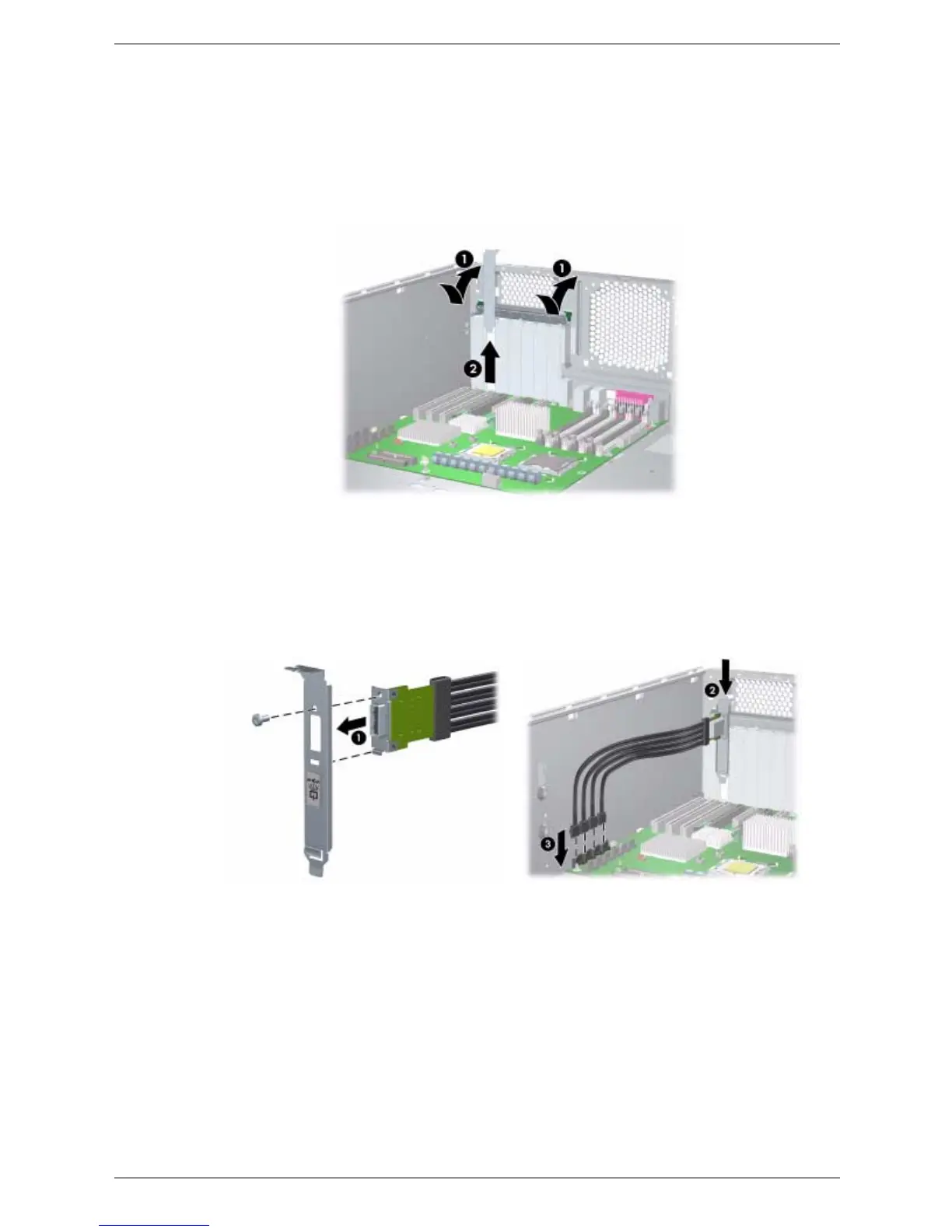

図 4 PCI スロッ ト カバーの取り外し
2. SAS リア パネル ケーブル アセンブ リ の MiniSAS 4X コネクタを、 SAS 取り付けブラケッ ト
に取 り 付け ます ( 図
1 参照 )。 SAS 取り付けブラケッ トをワークステーション内の PCI ス
ロットカバーの代りに取り付けます( 図
2 参照 )。 SAS ケーブルを、 システムボード上の
SAS コネクタ、 または認定された互換のプラグインカードに接続します( 図
3 参照 )。 ( 認
定 さ れた互換のプ ラ グ イ ン カー ド については、 本書の 「はじめに」 を参照し て く だ さ い。 )
図 5 SAS リア パネル ケーブル アセン ブ リ のワーク ステーシ ョ ンへの取り 付け
