70 Profi Pack P425 07/2021
1 Otwór podawania
2 Wskazówka bezpieczeństwa
3 Naklejka ostrzegawcza /
tabliczka znamionowa
4 Panel obsługi
5 Przycisk wyłącznika awaryjnego
6 Ogranicznik
7 Rolki
8 Suwak „Wyściełanie”
9 Przyłącze urządzenia ssącego
10 Uchwyt kablowy

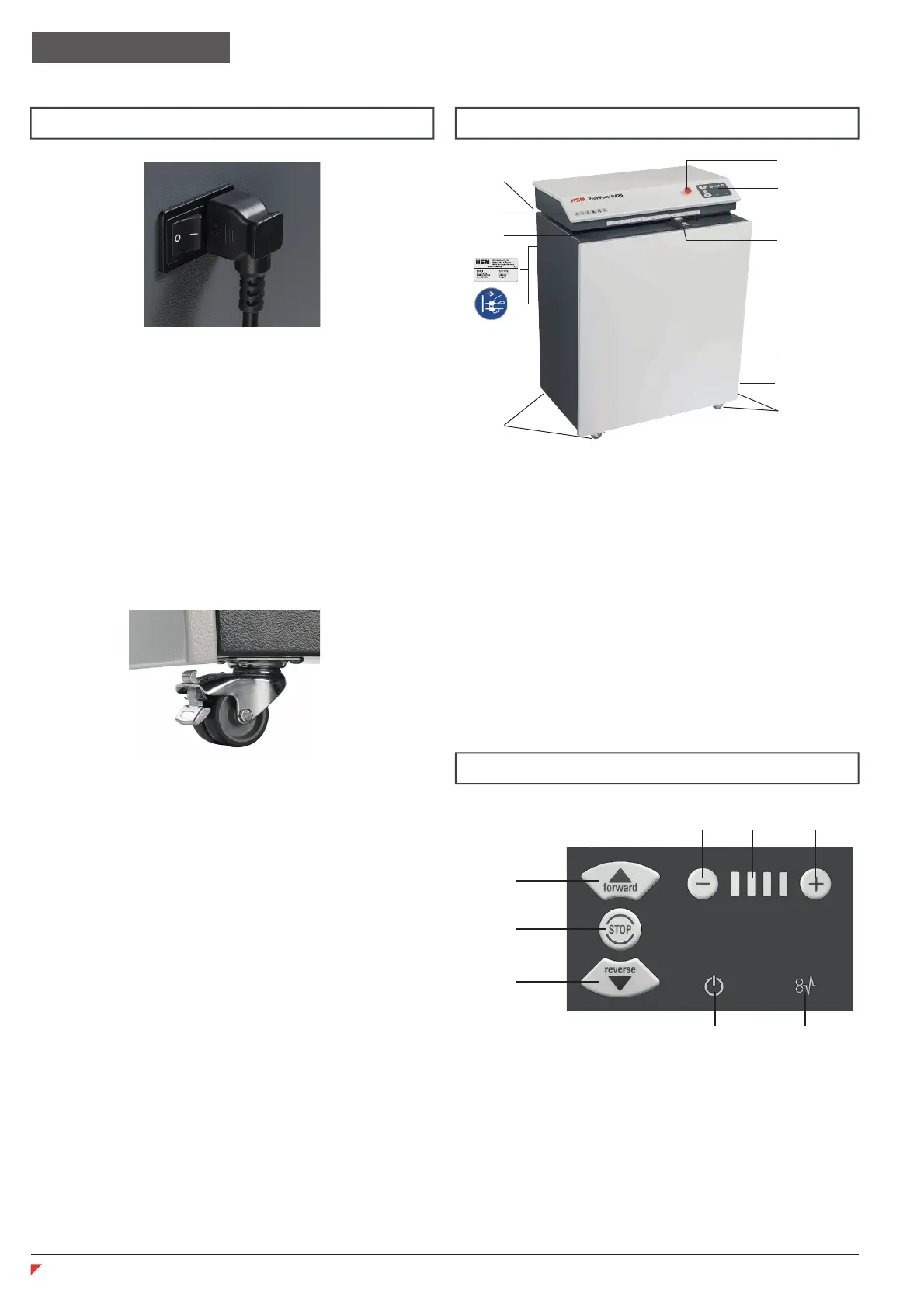

4 Przegląd
5 Panel obsługi i wyświetlacz
1 Przycisk do przodu
2 Przycisk Stop
3 Przycisk ruchu nawrotnego
4 Przyciski ustawiania
5 Wskazanie „Prędkość”
6 Wskazanie „Gotowość do pracy”
7 Wskazanie „Blokada”
Połączyć kabel przyłączeniowy z maszyną.
Maszynę należy przyłączyć do źródła prądu
odpowiadającego wymaganiom na tabliczce
znamionowej. Należy dopilnować, by kabel
przyłączeniowy leżał luźno na podłożu i aby
nikt na niego nie następował. Włożyć wtycz-
kę przyłączeniową maszyny do prawidłowo
zainstalowanego gniazda wtykowego.
1
3
2
4 45
6 7
3 Transport i ustawienie
Zablokować kółka przednie poprzez
naciśnięcie dźwigni hamulca.
Wskazówka:
Maszyna HSM Profi Pack 425 jest dostar-
czana także z zamontowanym urządzeniem
odsysającym.
Przy użyciu urządzenia ssącego można usu-
wać powstający podczas przetwarzania karto-
nu pył. Gdy dana maszyna posiada urządze-
nie do odsysania, po prawej stronie (9) znaj-
duje się przyłącze dla urządzenia ssącego.
Gdy dana maszyna nie posiada tego urządze-
nia, można domontować odpowiednie części.
Zestaw do modyfi kacji Profi Pack:
Numer katalogowy 1.531.200.001
Odsysacz na mokro/sucho:
Numer katalogowy 1.531.200.031
1
3
5
7
7
2
4
6
8
9
10
polski
