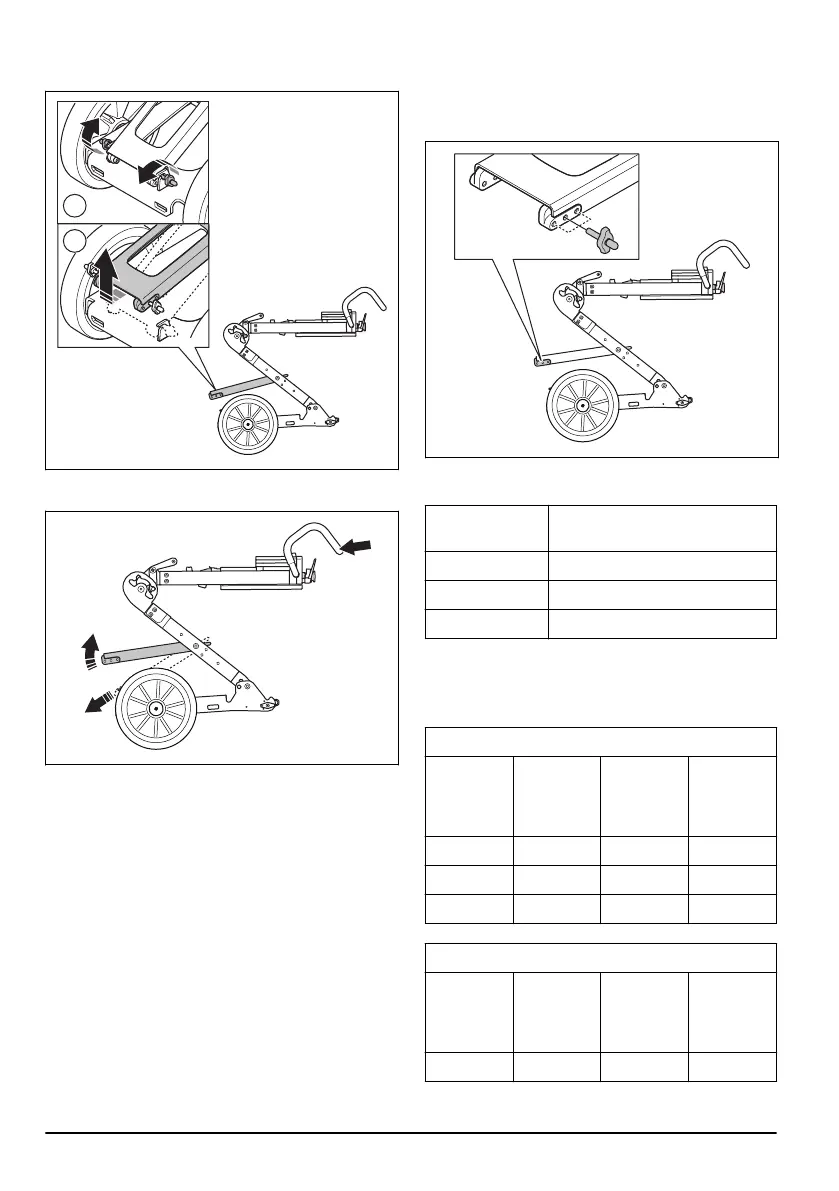

7. Quite las perillas de bloqueo (A) para aflojar el pie
de apoyo (B).
A
B
8. Sujete el manillar para mantener el bastidor estable
y tire del pie de apoyo hacia afuera y hacia arriba.
9. Seleccione la posición correspondiente para el
funcionamiento y apriete la perilla de bloqueo. El
orificio inferior aumenta la presión de amolado y la
altura del manillar. El orificio superior reduce la
presión de amolado y la altura del manillar.
Alturas del manillar
Posición del
agujero
Altura del manillar, mm/pulg.
Parte superior 835/33
Centro 925/36
Parte inferior 1000/39
Presión de amolado
Consulte las tablas para ver la presión de amolado de
cada altura y contrapeso.
Presión de amolado: Trifásica
Contrape-
so
Posición
baja de la
palanca,
kg/lb
Posición
central de
la palanca,
kg/lb
Posición
alta de la
palanca,
kg/lb
1 49/108 51/112 53/117
2 43/95 46/101 49/108
3 38/84 41/90 45/99
Presión de amolado: Monofásica
Contrape-
so
Posición
baja de la
palanca,
kg/lb
Posición
central de
la palanca,
kg/lb
Posición
alta de la
palanca,
kg/lb
1 50/110 52/115 54/119
30 926 - 001 -
