Umschaltstation MPC1000
Batterie
Verbraucher
DC-Eingang
230 V Ausgang
Wechselrichter
Umschaltverzögerung
230V ~
Verbraucher
Wechselrichter
230V ~ Netz
PE
PE L N

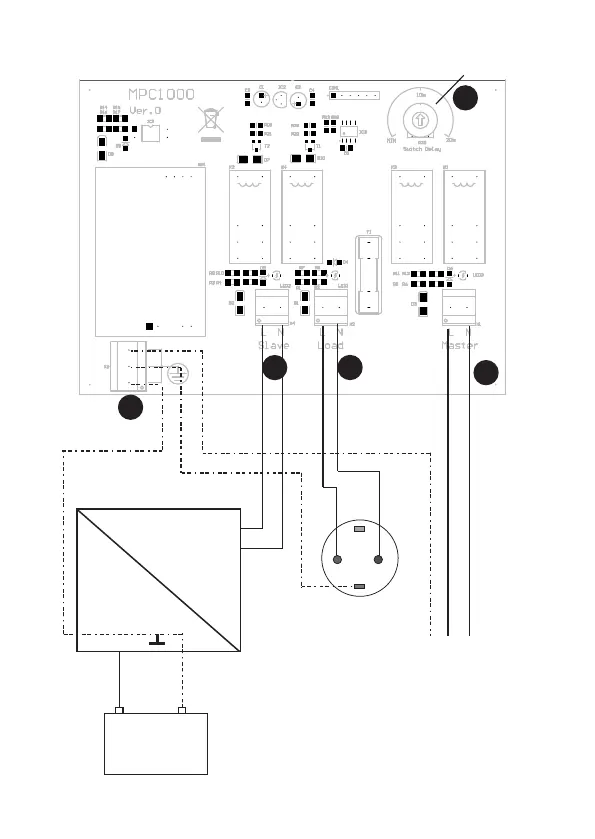

Anschluss Version 1:
Das 230V AC Netz wird mit dem Eingang „Master“ (höhere Priorität) verbunden.
Wenn „Master“ (230 V Netz) stromlos wird,
schaltet der Eingang „Slave“ die Stromversorgung
über Batterie und Wechselrichter zu.
Wird ein Verbraucher über den angeschlossenen Wechselrichter
versorgt (z. B. über Solar/Batterie) und dann das Netz zugeschaltet,
so wird der Verbraucher dann vom Wechselrichter automatisch
getrennt und zum Netz verbunden.
