kann mit einer zweiadrigen Leitung bis zu 25 Meter verlängert werden. Am
Sensoreingang können eine Vielzahl externer Sensoren angeschlossen werden
wie Schwimmerschalter, Niveauschalter, Magnetkontakte, Alarmtrittmatten.
WICHTIG! Das Anschlusskabel des Wassermelder bzw. der Sensoren muss
fest installiert werden, so dass keine Stolperfallen entstehen können.

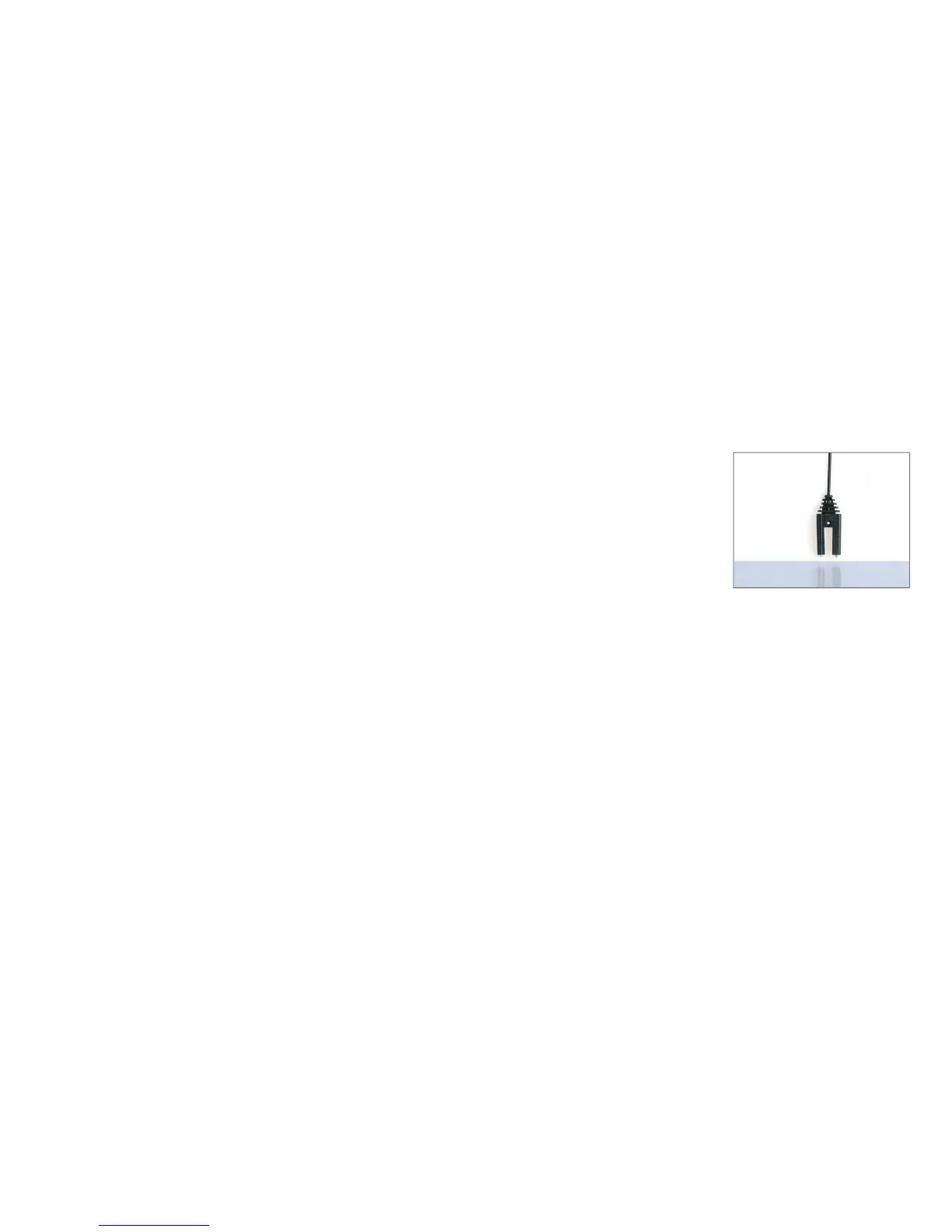

HINWEIS ZUR WASSERSENSOR-MONTAGE
Grundsätzlich empfehlen wir eine Mon-
tage der Wassersensoren im 90°- oder
180°-Winkel zum Boden. Werden die
Wassersensoren mit den Kontakten
nach unten zeigend montiert, kann dies
bewirken, dass ein kleiner Wasserfi lm
zwischen den beiden Metallkontakten
hängen bleibt und die Pumpe erst nach
längerer Zeit abschaltet.
INBETRIEBNAHME/FUNKTIONSTEST
Nach Montage des Wassermelder WPS 3000 und des Wassersensors muss
eine Funktionsprüfung durchgeführt werden.
Der Netzstecker des Pegelschalters wird in eine Schutzkontaktsteckdose
(220...240 V/AC), die den VDE-Vorschriften entspricht gesteckt, die „Netz“
LED leuchtet grün und signalisiert die Betriebsbereitschaft des Gerätes. An-
schließend prüfen Sie die Funktion des Sensor/Schaltung (ohne angeschl.
Pumpe o. ä.), um zu sehen, ob das Relais arbeitet. Überbrücken Sie dazu am
Wassersensor die beiden Metallsensoren mit Wasser oder einem leitenden
Gegenstand. Zugleich muss das Schalten des Relais hörbar sein, bzw. die LED
„Pegel“ und „Rel. Ein“ am Steuergerät leuchten bzw. ein angeschlossener
Verbraucher (z. B. Lampe) einschalten. Das Relais schaltet für die mit den bei-
den Potis (Pumpen-Nachlaufzeit von 0…10 Min einstellbar) eingestellte Zeit
nach dem letzten Wasserkontakt wieder ab. Um ein Trockenlaufen der Pumpe
beim Testen zu verhindern, sollte erst nach dem Test eine Pumpe angeschlossen
werden.
Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Ge-
rät/diese Baugruppe für den Anwendungsfall, für den es verwendet werden soll,
geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachver-
ständigen oder den Herstellern der verwendeten Baugruppen notwendig.
Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Ein-
fl ussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus
entstehen, keinerlei Haftung übernehmen.
3. MONTAGE/ANSCHLUSS
Das Gerät darf nur in geschlossenen und trockenen Räumen betrieben werden.
Das Gerät ist für eine feste Wandmontage vorgesehen und muss so montiert
werden, dass es keinesfalls direkt mit Wasser in Berührung kommen kann. In
der Nähe des Pegelschalters muss sich eine vorschriftsmäßig installierte 230 V
Steckdose befi nden. Dieses Gerät darf nur durch eine fachkundige Person oder
eine Elektrofachkraft installiert bzw. in Betrieb genommen werden!
– Vermeiden Sie den Einfl uss von Nässe (Spritz- oder Regenwasser), Staub
sowie unmittelbare Sonneneinstrahlung auf das Gerät.
– In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
ban des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Be triebsmittel zu beachten.
– In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist
das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu
überwachen.
– Falls das Gerät einmal repariert werden muss, dürfen nur Original-Ersatzteile
verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernst-
haften Sach- und Personenschäden führen!
SENSORMONTAGE
Montieren Sie den Wasserfühler an der zu überwachenden Stelle. Stecken
Sie den RJ 45 Stecker des Wassersensorteils in die dafür vorgesehene Buchse
des Gerätes. Der Sensor reagiert auf Wasserberührung an den beiden Metall-
kontakten (Sensorkreis wird geschlossen). Mit der Montagehöhe des Sensors
wird defi niert, ab wann der Wassermelder reagieren soll. Das Sensorkabel
