Hülsta MEGA-DESIGN - Page 23

MONTAGEANLEITUNG
SEITE 23
MEGA-DESIGN
MONTAGE · ASSEMBLY · MONTAGE · MONTAGE

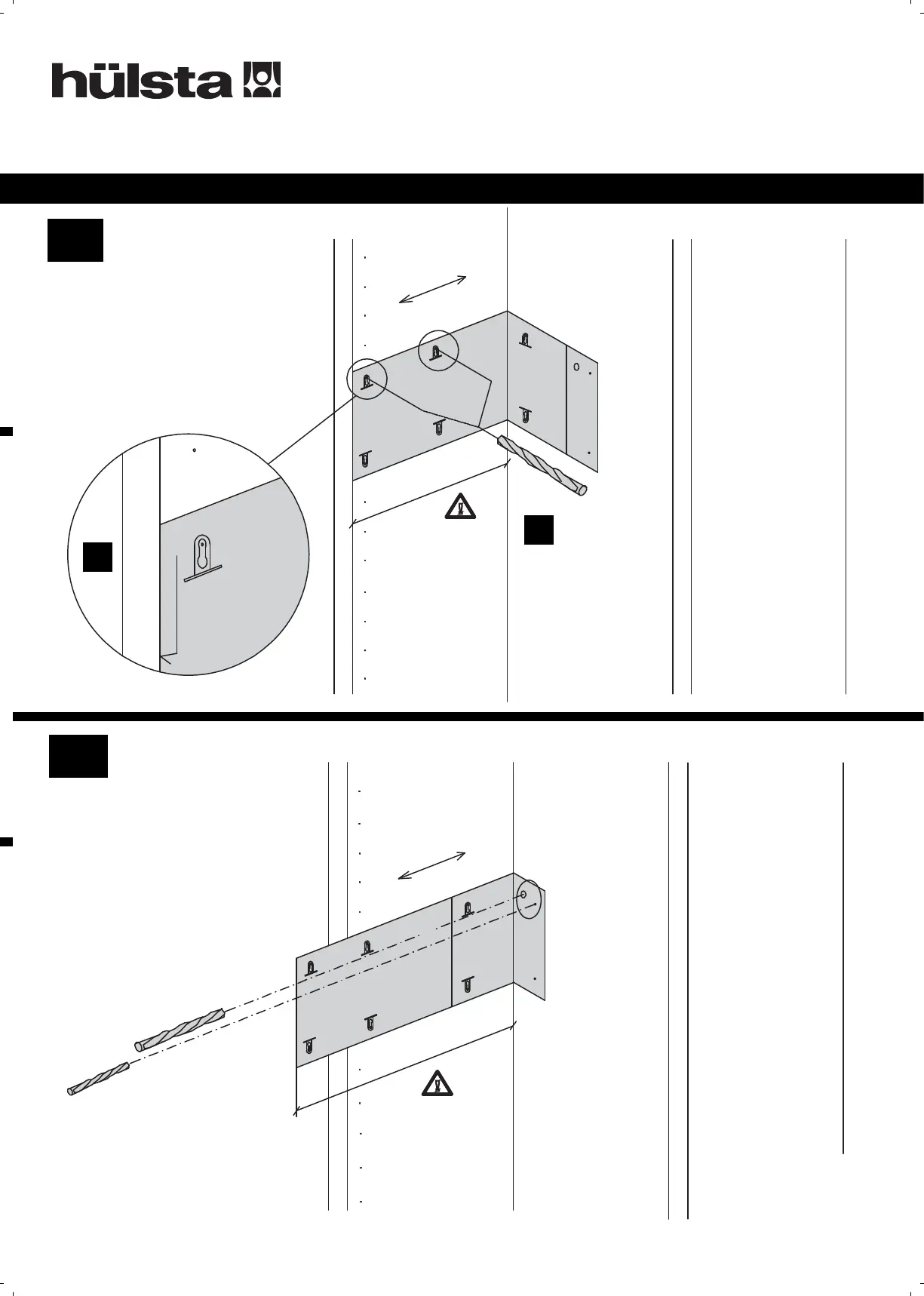

LEUCHTENMONTAGE BEI
LOSEN BORDEN 219 ER WANGE
FITTING NEON TUBE ON REAR WALL WITH LOOSE SHELVES ON 21,9 CM DEEP SIDE-PANELS
MONTAGE TUBE FLUORESCENT SUR FOND EN PRESENCE DE TABLETTES AMOVIBLES ET MONTANT, 21,9 CM DE PROFONDEUR
MONTAGE ACHTERWANDVERLICHTING I.G.V. LOOSE BOEKENPLANKEN VOOR 21,9 CM DIEPE STAANDERS
(7)
219
192
Ø 2.5 mm
Vorderkante Wange •
Front rim of side-panel • Bord avant montant •
Voorkant staander
Bohrschablone Lichtbord •
Drilling template illuminated shelf •
Gabarit pour perçages tablette lumineuse •
Boorsjabloon voor verlichtingsplank
Links
Left
Gauche
Links
links • left
gauche •
links
rechts •
right
droite •
rechts
(8)
Zg. 01-02-03919
219
Ø 2.5 mm
Ø 10mm
Bohrschablone Lichtbord •
Drilling template illuminated shelf •
Gabarit pour perçages tablette lumineuse •
Boorsjabloon voor verlichtingsplank
links • left
gauche •
links
rechts •
right
droite • rechts
Zg. 01-02-03919
Schablone vorne über
Mar kierungs bohrung legen •
Place template at front above hole
marked • Placer le gabarit devant
au-dessus du perçage marqué
•
Sjabloon aan de voorkant
over de markeeringsboring
leggen
a
b
320
