MONTAGEANLEITUNG
SEITE 24
MEGA-DESIGN
MONTAGE · ASSEMBLY · MONTAGE · MONTAGE

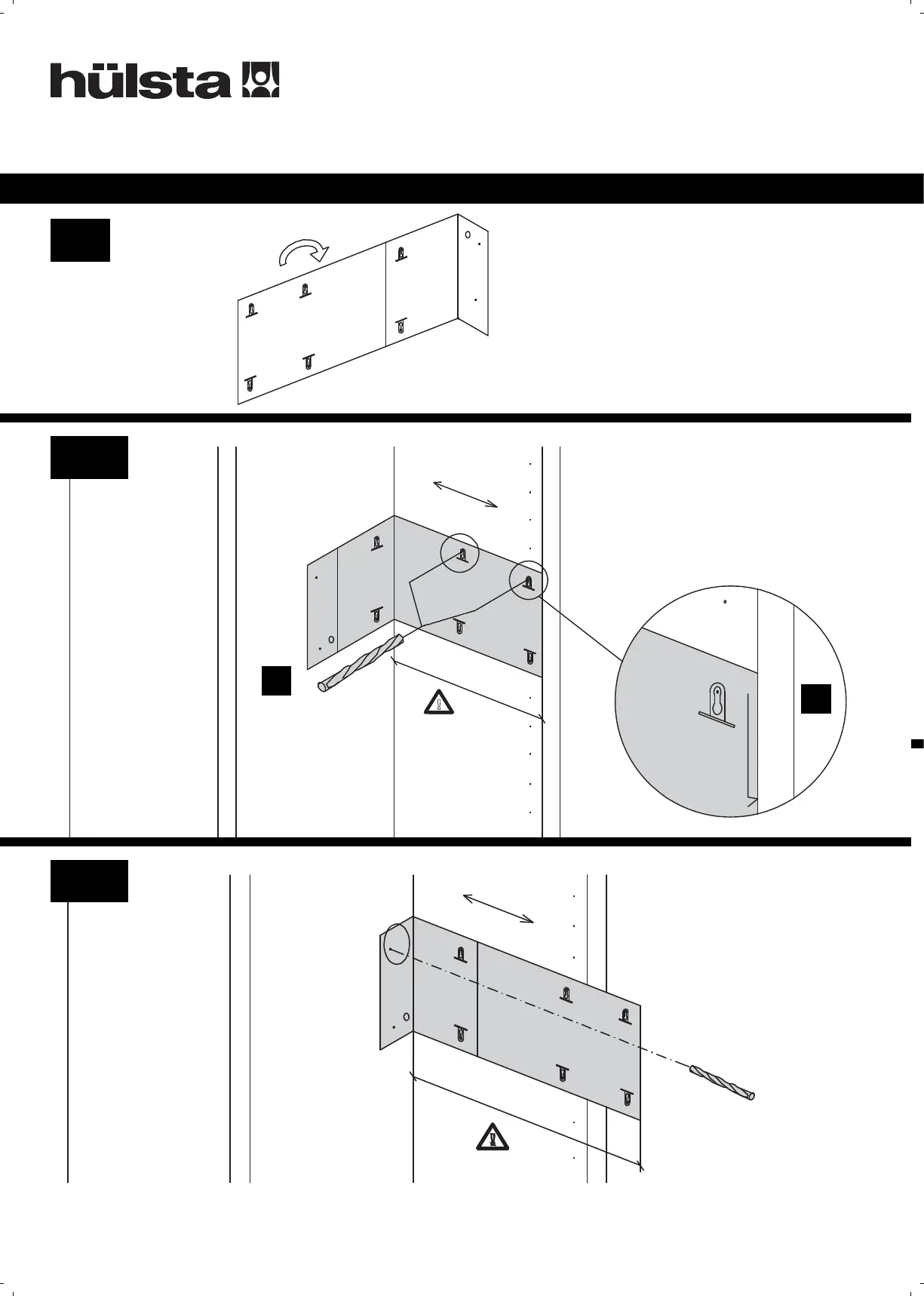

LEUCHTENMONTAGE BEI
LOSEN BORDEN 219 ER WANGE
FITTING NEON TUBE ON REAR WALL WITH LOOSE SHELVES ON 21,9 CM DEEP SIDE-PANELS
MONTAGE TUBE FLUORESCENT SUR FOND EN PRESENCE DE TABLETTES AMOVIBLES ET MONTANT, 21,9 CM DE PROFONDEUR
MONTAGE ACHTERWANDVERLICHTING I.G.V. LOOSE BOEKENPLANKEN VOOR 21,9 CM DIEPE STAANDERS
(9)
Rechts
Right
Droite
Rechts
Bohrschablone Lichtbord •
Drilling template illuminated shelf •
Gabarit pour perçages tablette lumineuse
•
Boorsjabloon voor verlichtingsplank
links • left
gauche •
links
rechts •
right
droite • rechts
Zg. 01-02-03919
180°
219
192
Ø 2.5 mm
Vorderkante Wange •
Front rim of side-panel • Bord avant montant •
Voorkant staander
Bohrschablone Lichtbord •
Drilling template illuminated shelf •
Gabarit pour perçages tablette lumineuse •
Boorsjabloon voor verlichtingsplank
links
• left
gauche •
links
rechts • right
droite •
rechts
Schablone vorne über
Mar kierungs bohrung legen •
Place template at front above hole
marked •
Placer le gabarit devant
au-dessus du perçage marqué •
Sjabloon aan de voorkant
over de markeeringsboring
leggen
(10)
(11)
219
Ø 2.5 mm
Bohrschablone Lichtbord •
Drilling template illuminated shelf •
Gabarit pour perçages tablette lumineuse •
Boorsjabloon voor verlichtingsplank
links • left
gauche • links
rechts • right
droite • rechts
Zg. 01-02-03919
a
b
Zg. 01-02-03919
320
