MONTAGEANLEITUNG
SCHIEBETÜR
MONTAGE
SLIDING-DOOR / ASSEMBLY
PORTE COULISSANTE / MONTAGE
SCHUIFDEUR / MONTAGE
SEITE 35
MEGA-DESIGN
MONTAGE · ASSEMBLY · MONTAGE · MONTAGE
5

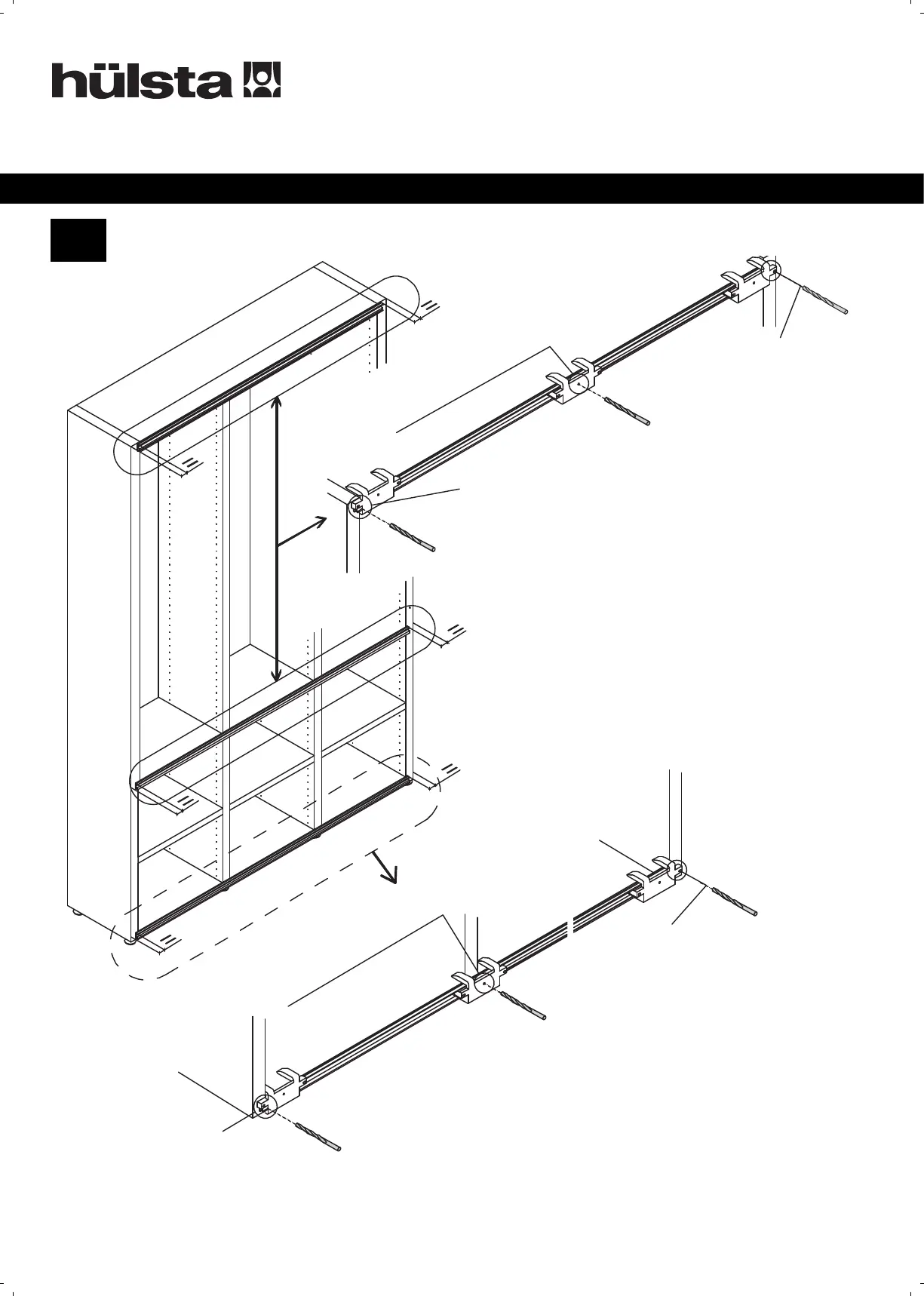

Bohrung in der Wange = Bohrung außen
li oder re in der Montagehilfe benutzen.
Hole in side-panel = use outer left or right hole
in the assembly template.
Perçage dans le montant = utiliser perçage extérieur
à gauche ou à droite de l’aide pour montage
Boring in de staander = buitenste boring links of rechts
gebruiken van het hulpmiddel voor de montage
Bohrung in der Wange = Bohrung außen
li oder re in der Montagehilfe benutzen.
Hole in side-panel = use outer left or right hole
in the assembly template.
Perçage dans le montant = utiliser perçage extérieur
à gauche ou à droite de l’aide pour montage
Boring in de staander = buitenste boring links of rechts
gebruiken van het hulpmiddel voor de montage
Bohrung im Bord = mittlere Bohrung in der Montagehilfe benutzen
Hole in shelf = use middle hole in the assembly template
Perçage dans la tablette = utiliser perçage central de l’aide pour montage
Boring in de plank = middelste boring gebruiken van het hulpmiddel voor de montage
Bohrung im Bord = mittlere Bohrung in der Montagehilfe benutzen
Hole in shelf = use middle hole in the assembly template
Perçage dans la tablette = utiliser perçage central de l’aide pour montage
Boring in de plank = middelste boring gebruiken van het hulpmiddel voor de montage
Bohrung in der Wange = Bohrung außen
li oder re in der Montagehilfe benutzen.
Hole in side-panel = use outer left or right hole
in the assembly template.
Perçage dans le montant = utiliser perçage extérieur
à gauche ou à droite de l’aide pour montage
Boring in de staander = buitenste boring links of rechts
gebruiken van het hulpmiddel voor de montage
Bohrung in der Wange = Bohrung außen
li oder re in der Montagehilfe benutzen.
Hole in side-panel = use outer left or right hole
in the assembly template.
Perçage dans le montant = utiliser perçage extérieur
à gauche ou à droite de l’aide pour montage
Boring in de staander = buitenste boring links of rechts
gebruiken van het hulpmiddel voor de montage
S
S
S
Ø 3mm
T
Ø 3mm
T
Ø 3mm
T
Ø 3mm
T
Ø 3mm
T
Ø 3mm
T
S
S
S
