6. Placez la tête de commande à divers endroits et choisissez le meilleur emplacement de
montage avec les conditions suivantes :
Δ une surface stable et protégée afin de protéger la tête de commande des quantités d'eau,
chocs ou remous importants
Δ un espace suffisant pour pouvoir permettre le pivotement complet de la tête de commande
Δ une bonne visibilité durant l'utilisation, ainsi que pour faciliter l'installation et le retrait
Δ un accès sur et en dessous de l'emplacement de montage afin de pouvoir faire passer les
câbles jusqu'à la tête de commande
Δ espace pour le trou de câble de 31,75 mm (1,25 po) situé entre 50 et 100 mm (2 et 4 po)
derrière l'emplacement de montage choisi
7. Vérifiez si tous les câbles appropriés (transducteur, alimentation, Ethernet, et accessoires)
couvrent bien la distance jusqu'à l'emplacement de montage choisi pour la tête de commande.
Laissez suffisamment de longueur de câble pour l'installation du plateau de câblage et pour la
gamme inclinaison de la tête de commande.
8. Une fois l'emplacement de montage déterminé, desserrez les molettes et retirez la tête de
commande du support de cardan.
2
|
Installation du support à cardan
1. Placez le support à cardan à l'emplacement choisi sur la surface de montage.
Assurez-vous que la partie droite de le support cardan soit orientée vers l'avant. L'ouverture dans
les bras de support doit faire face à l'arrière de la tête de commande. Consultez l'illustration
Assemblage de la tête de commande et du support pour plus d'informations.
2. Marquez la position des vis de montage à l’aide d’un crayon ou d’un poinçon.
3. Mettez le support de cardan de côté. Percez les quatre trous pour les vis de montage, à l’aide
d’un foret de 4 mm (5/32 po).
4. Trou de câble : marquez et percez un trou de 31,75 mm (1,25 po) à un emplacement qui se
trouve entre 50 et 100 mm (2 et 4 po) derrière du support. Ce trou sera utilisé pour acheminer
les câbles vers la tête de commande dans une autre section.
5. Procéder à Montage Classique ou Installation en hauter.
Montage classique
1. Placez le support de cardan sur la surface de montage, en ligne avec les trous percés.
2. Remplissez les trous au moyen d'un agent d'étanchéité à base de silicone de qualité marine.
3. Placez une rondelle plate sur chaque vis à bois de 25 mm (n° 10 x 1 po). Installez les quatre vis
avec les rondelles sur les trous de montage et les serrer jusqu'à ce qu'ils soient sécurisés (voir
l'illustration Installation du support à cardan). Serrez les vis à la main seulement!
trou(s) du support
ouverture sur
bras du support
vis
rondelle(s)

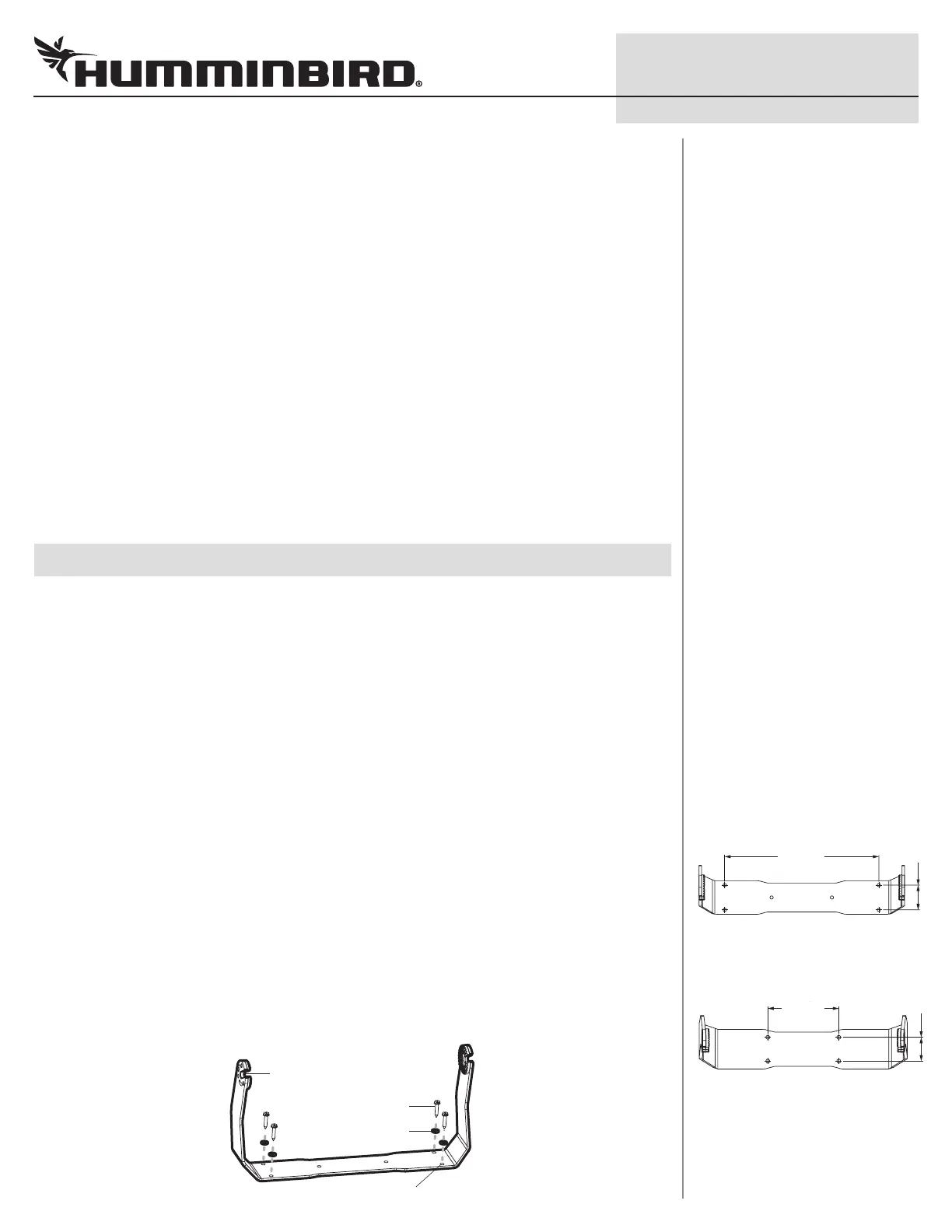

Installation du support à cardan
Trou Support Motif Mesures
(APEX 19)
11.50
||
(292.1mm)
11.50"
(292.1mm)
1.85"
(46.9mm)
Trou Support Motif Mesures
(APEX 16 and APEX 13)
4.50
||
(114.3mm)
1.50
||
(38.1mm)
4.50"
(114.3mm)
1.50"
(38.1mm)
