Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-203 • 11-15-2013 • ©2013

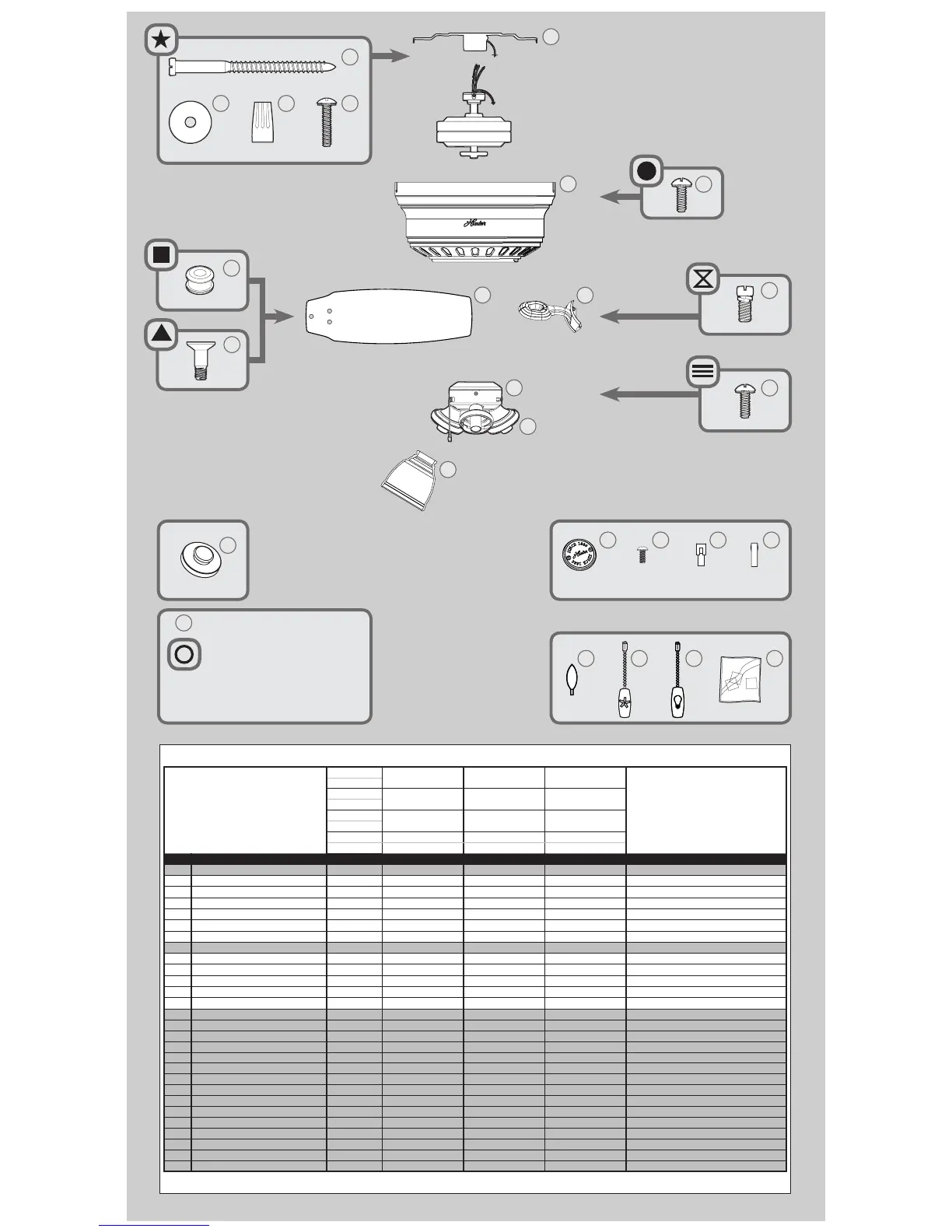

Parts List
MODEL #
52085 52086 52087
Lista de piezas
MODELO #
DRAWING #
K1660-01 K1660-02 K1660-03
ESQUEMA #
Weight ±2 lbs
16.5 lbs (7.5 kg) 16.5 lbs (7.5 kg) 16.5 lbs (7.5 kg)
Peso ±2 lb
FINISH Anque Brass New Bronze Snow White
FINISH Latón anguo Bronce nuevo Blanco nieve
# Item Name Qty. / Cant. Part# / No. de la pieza Part# / No. de la pieza Part# / No. de la pieza Nombre del Item
1 Hanging System Kit 1 K0249-01 K0249-01 K0249-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
14
Locking Screw
2
Tornillo de jación
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
50 Hardware Kit 1 K1660-00-860 K1660-00-861 K1660-00-862 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
54
Motor Housing Screw
4
Tornillo de la carcasa del motor
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
63
Blade Grommet
16
Arandela de la paleta
66 Switch Housing Assembly 1 K0375-01 K0375-01 K0375-01 Montaje de la caja de interruptor
68 Dummy Terminal, Male 1 08198-01 08198-01 08198-01 Terminal simulado, macho
69 Dummy Terminal, Female 1 08200-01 08200-01 08200-01 Terminal simulado, hembra
71 Switch Housing Cap 1 K0538-01 K0538-01 K0538-01 Tapa de la caja del interruptor
76 Light Kit Assembly 1 K0133-02 K0133-02 K0133-02 Adaptador de kit de luz
79 Wire Harness (not shown) 1 K0089-03 K0089-03 K0089-03 Mazo de alambres (no se muestra)
80 Globe/Shade 3 K0439-01-142 K0439-01-003 K0439-01-146 Pantalla
83 Candelabra Bulb 3 77646-08 77646-08 77646-08 Bombilla po candelabro
96 Blade Iron Set 1 K0435-05 K0435-05 K0435-05 Juego de soporte de paletas
98 Blade Set 1 K1661-25-181 K1661-25-036 K1661-25-004 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 K0064-01 K0064-01 Tornillo de montaje de soporte de paleta
119 Motor Housing 1 K1671-01 K1671-01 K1671-01 Alojamiento del motor
131 Fan Pull Chain Pendant 1 K0143-03 K0143-03 K0143-03 Pendiente del rador de cadena del venlador
132 Light Pull Chain Pendant 1 K0144-03 K0144-03 K0144-03 Pendiente del rador de cadena de luz
140 Balancing Kit 1 K0118-01 K0118-01 K0118-01 Kit de equilibrado
5
98
20
28
24
54
13183 140
132
80
66
76
96
104
53
14
63
51
Included Accessories / Accesorios incluidos
Optional Accessories / Accesorios opcionales
These parts are used only if removing the light kit from the fan.
71 57 69 68
Estas partes se usan solamente si se retira el kit de iluminación del ventilador.
#
# in Parts List
# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
Pre-installed Parts /
Partes preinstaladas
26
119
PARTS GUIDE
GUIA DE PARTES
